波纹搭接式建筑屋面瓦结构三维设计

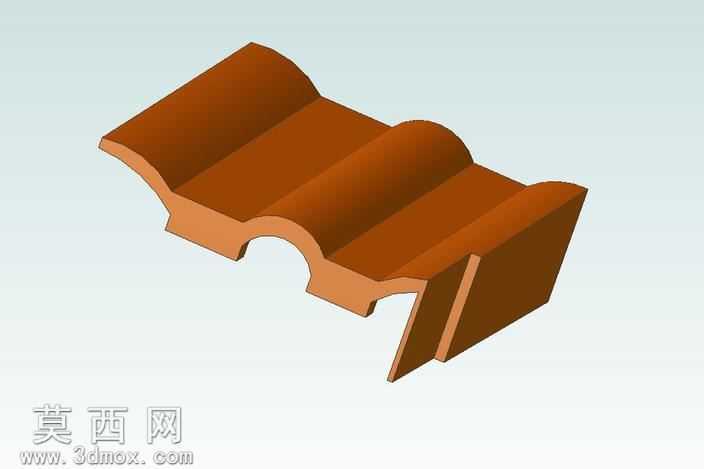

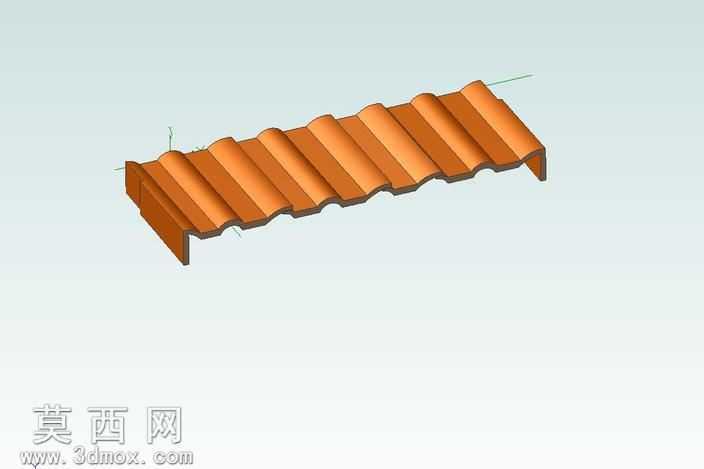

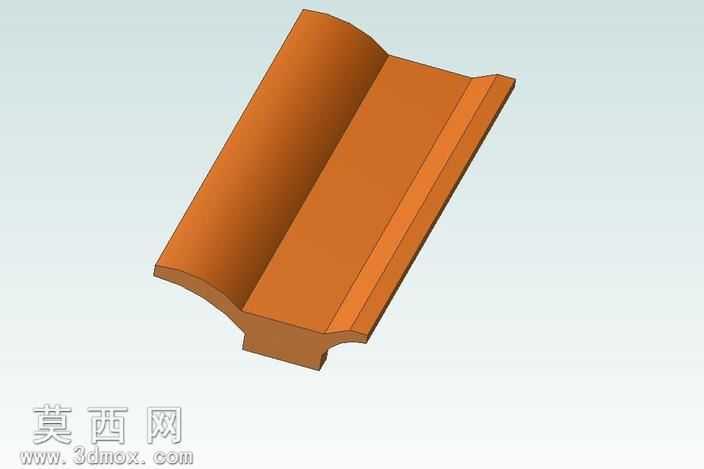

本作品为建筑屋面用波纹搭接式屋面瓦的三维参数化模型，建模过程以实际建材生产的尺寸规范为基准，首先在草图环境中绘制瓦体的截面轮廓，精准还原传统屋面瓦的弧形波峰、波谷弧度，同时优化了侧边搭接边的折弯尺寸，确保相邻瓦片拼接时能够形成紧密的咬合结构，避免雨水渗漏。建模时采用钣金特征生成瓦体的基础薄壁结构，保证瓦体厚度均匀一致，符合金属压型瓦或混凝土预制瓦的实际壁厚参数，之后通过线性阵列命令生成多片连续拼接的瓦段，直观展示屋面铺设时的排布效果，两端的收边结构也做了细节处理，还原实际施工时瓦体端部的封边形态。材质渲染阶段，针对不同材质的屋面瓦做了对应材质球调试：金属材质瓦面赋予橙棕色哑光金属质感，添加细微的表面颗粒纹理模拟彩钢瓦的喷塑表层，调整反射参数避免过度反光，还原户外建材的真实视觉效果；若切换为陶土瓦材质，则调整为陶土烧制的哑光橙红质感，添加细微的烧制色差纹理，提升模型真实感。结构设计上重点优化了波峰的弧度参数，既保证雨水能够顺着波谷快速导流，又提升了瓦体的结构强度，相比平板瓦拥有更好的抗荷载能力，侧边的搭接槽做了错位设计，上层瓦的凸起边能够完全嵌入下层瓦的凹槽内，配合瓦面的倾斜角度实现重力排水，无需额外密封件即可达到基础防水效果。设计思路围绕民用建筑屋面的实际使用需求展开，兼顾了结构实用性与施工便捷性，模型可用于建筑屋面排布效果演示、建材生产开模参考、施工方案模拟等场景，所有特征均保留参数化属性，可根据实际项目需求调整瓦体长度、波峰高度、搭接宽度等参数，适配不同跨度、不同排水需求的屋面设计要求。
