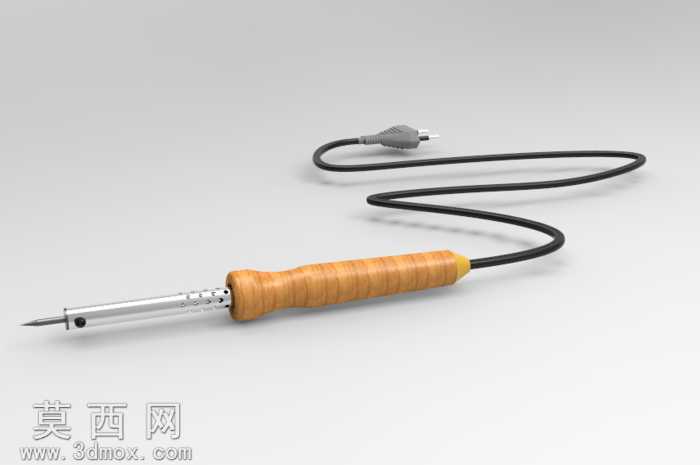

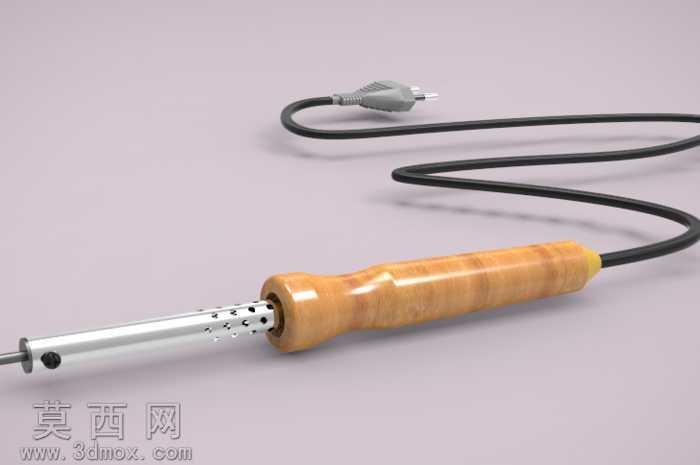

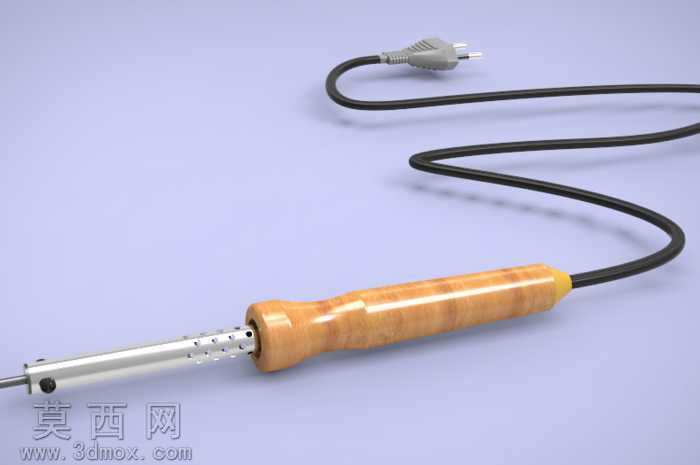

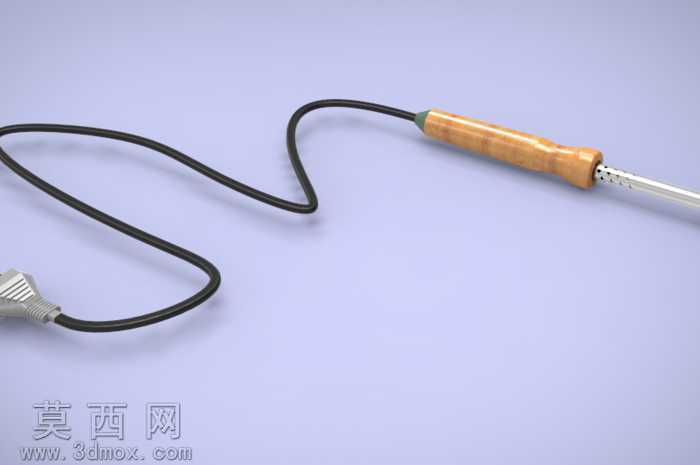

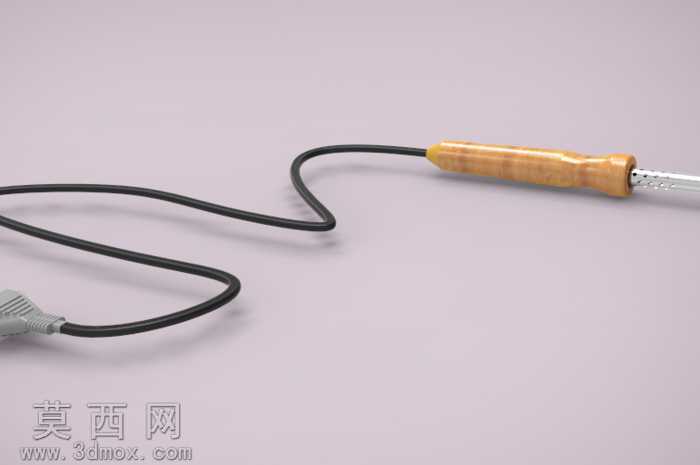

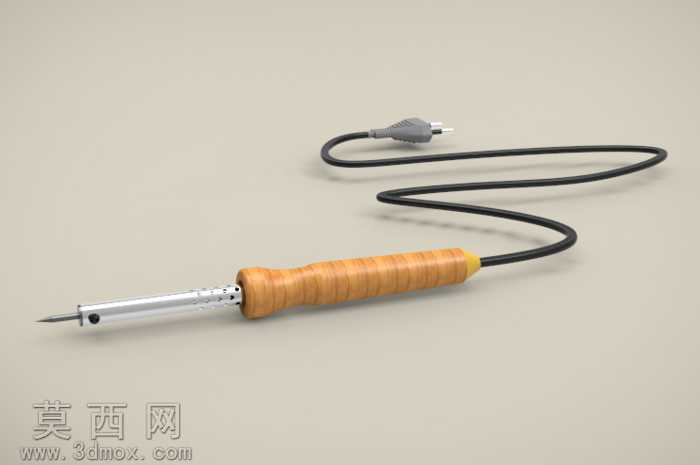

木柄外热式电烙铁三维数字建模作品

本作品为外热式木柄电烙铁的高精度三维建模成果，建模过程依托主流三维设计软件完成，整体采用自底向上的装配建模思路，将电烙铁拆解为烙铁头、发热金属套筒、木质握柄、尾端防护胶套、电源线、电源插头六大独立零部件分别建模后完成整体装配约束，确保各部件的配合关系完全还原实物的装配逻辑。建模阶段针对不同部件的结构特征采用差异化建模方式：烙铁头部分采用回转体建模指令生成基础锥状轮廓，再通过拉伸切除完成尖端斜面、固定孔位的细节刻画，精准还原烙铁头发热端的工作形态；金属发热套筒部分通过薄壁回转特征构建筒身结构，添加表面的细微防滑滚纹、固定铆接点的细节特征，还原金属部件的加工质感；木质握柄部分采用放样特征模拟实木握柄的微弧人体工学曲面，表面添加细微的木质纹理凹凸结构，还原实木握柄的握持触感与外观特征；电源线部分采用扫掠路径建模，通过绘制自然弯曲的空间路径引导线缆轮廓生成，还原橡胶线缆柔软自然的盘绕形态，避免生硬的直线造型；电源插头部分通过多实体建模完成插脚、绝缘壳体的结构拆分，还原两脚插头的标准结构形态。材质与渲染阶段，针对不同部件的物理属性配置对应材质参数：金属部件分别配置镀铬亮面金属、哑光氧化金属材质，调整反射率与粗糙度参数还原不同金属部件的表面质感；木质握柄配置哑光实木材质，添加自然的木纹纹理贴图与轻微的凹凸质感，还原木材的温润哑光特性；线缆与插头部分配置哑光橡胶、硬质绝缘塑料材质，调整漫反射颜色与粗糙度参数，还原橡塑部件的哑光质感；场景搭建采用浅素色背景，配置柔和的三点布光方案，通过主光、补光、轮廓光的搭配，清晰呈现各部件的结构轮廓与材质质感，避免过强反光造成的细节丢失，最终渲染效果完整还原日常使用的外热式电烙铁的真实外观与结构特征，可用于五金工具展示、电子焊接教学演示、工具类产品渲染参考等场景。
