线性未对齐轴耦合用联轴器三维结构

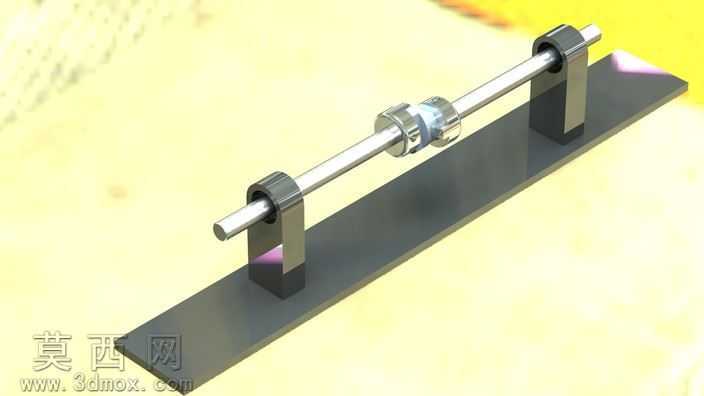

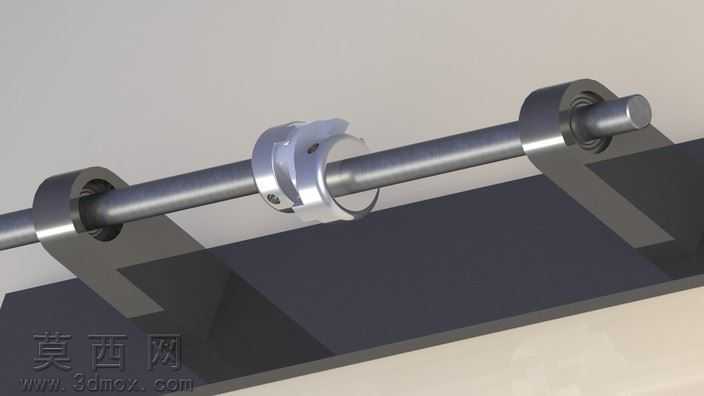

本联轴器模型采用三维参数化建模方式完成，建模过程中先梳理线性未对齐轴的耦合传动需求，明确零背隙传动的核心设计目标，首先搭建轴系的基准装配骨架，确定两端支撑轴的同轴度偏差适配范围，再依次构建半联轴器、中间耦合环、锁紧固定结构的独立零件特征。建模时对金属轴类零件采用拉伸、旋转切除等基础特征完成主体轮廓，针对耦合环的异形抱紧结构，通过曲面放样、实体修剪的方式还原其开口弹性结构，保证结构可实现径向偏差补偿的功能。渲染阶段为金属传动轴赋予高抛光钢材材质，调整材质的反射粗糙度参数模拟真实加工轴面的金属光泽，为支撑座赋予哑光深灰金属材质，区分固定支撑结构与运动传动结构的视觉差异，场景采用柔和的漫反射打光方案，避免金属表面出现过曝的高光区域，清晰呈现各零件的装配位置关系。结构设计上，该联轴器针对线性布置但存在未对齐偏差的轴系设计，中间耦合环采用开口抱紧式结构，通过侧面锁紧螺钉实现与轴的无间隙固定，可在传递扭矩的同时补偿两轴间的径向、角向微小偏差，避免轴系因安装不对中产生的附加载荷，两端轴配套的支撑轴承与安装支座也同步完成建模，完整还原联轴器在实际轴系中的装配状态。设计过程中优先保证传动的零背隙特性，所有配合面均按照精密传动的公差要求设定配合间隙，耦合环的壁厚经过参数化调整，兼顾弹性补偿能力与传动扭矩所需的结构强度，锁紧螺钉的位置经过布局优化，确保安装锁紧时受力均匀，不会造成耦合环的偏斜影响传动精度，整体模型完整还原了该类联轴器的工作原理与装配逻辑，可用于传动系统的装配验证、运动仿真演示等场景。
