汽车密封条冲切加工专用设备结构设计

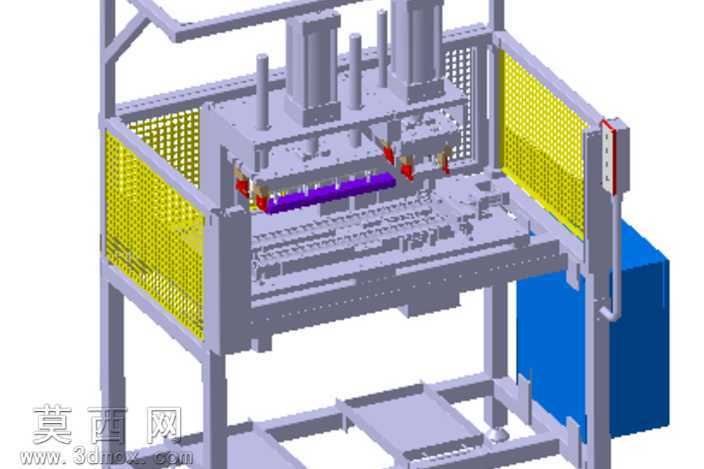

本作品为汽车密封条冲切加工专用设备的三维设计模型，整体采用框架式立式结构布局，在三维建模过程中严格遵循机械加工设备的设计规范，对各功能模块进行了独立建模与整体装配校验。设备主体框架采用标准工业铝型材搭配钢板焊接构件搭建，建模时对型材的连接节点、安装基准面都做了精准的尺寸匹配，保证整体机架的结构刚性与安装精度。上部冲压执行单元采用多组立式增压缸作为动力输出元件，建模时还原了缸体的安装定位结构、导柱导向组件，以及冲切刀模的快装接口，刀模安装位设计了可调节的定位槽，可适配不同截面规格的密封条冲切需求。中部工作台面设置了多工位的密封条定位夹具，夹具采用仿形定位块设计，建模时根据汽车密封条的常见截面形态做了适配性的型腔结构，配合侧边的气动压紧组件，可在冲切作业时牢牢固定密封条工件，避免裁切偏移。设备两侧加装了冲孔网状安全防护挡板，建模时还原了防护网的网格结构、安装铰链与安全联锁开关的安装位，兼顾作业可视性与操作安全性。右侧设置了独立的电气控制柜体，对柜体的走线槽、元件安装板、操作按钮面板都做了细节建模，设备底部配置了可调式支撑脚杯，可对设备水平度进行微调。在材质渲染表现上，机架部分采用哑光工业灰的金属材质，安全防护网采用醒目的明黄色工程塑料材质，动力缸体采用银灰色金属烤漆材质，电控柜采用蓝色喷塑金属材质，通过不同材质的区分清晰展现各部件的功能属性。整体设计围绕汽车密封条定长冲切、端头裁切的加工需求展开，建模过程中对各运动部件做了干涉检查，保证冲头上下行程、夹具开合动作都无运动冲突，各易损件的安装位都预留了拆装维护的操作空间，整体结构紧凑，功能分区明确，可直接用于设备的方案评审、加工出图以及虚拟调试参考，完整还原了汽车密封条专用冲切设备的结构特点与功能逻辑。
