工业用锤式粉碎设备三维结构设计

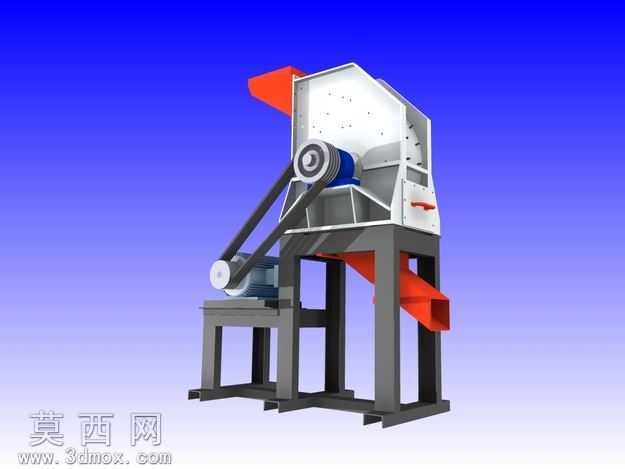

本作品为锤式粉碎设备的三维建模设计成果，建模过程严格遵循机械设计规范，依托三维建模软件完成全零部件的参数化构建，完整还原了锤式粉碎机的整机结构与运行逻辑。建模阶段首先完成核心破碎腔体的结构搭建，腔体采用加厚钢板焊接的结构形态设计，内壁预留了耐磨衬板的安装定位结构，进料口设置倾斜导料结构避免物料飞溅，出料口设计为渐扩式溜槽形态，保障破碎后物料顺畅排出。传动系统部分完整构建了皮带传动组件，包含主动带轮、从动带轮、V型传动带以及带轮张紧调节结构，主动轮连接驱动电机安装位，从动轮与腔体内部的转子组件同轴连接，转子部分按照圆周等距排布锤片安装座，每个安装座预留了铰接销轴孔位，可实现活动锤片的灵活更换，锤片工作端设计为加厚耐磨结构，适配高硬度物料的冲击破碎工况。机架部分采用型钢焊接的框架式结构，主支撑腿选用矩形截面型钢，上下框架设置横向与斜向加强筋，有效提升整机运行时的结构稳定性，避免高速转动产生的共振问题，机架上层预留破碎腔体的安装定位孔，下层设置独立的电机安装平台，平台表面加工长条形调节孔，可实现电机位置的前后调整，以此调节传动皮带的张紧程度。外观渲染阶段，为不同零部件赋予了贴合工业实际的材质属性：机架与腔体外壳赋予哑光深灰钢材材质，表面添加轻微的焊接纹理与使用磨损质感；传动带轮赋予铸铁哑光材质，传动带赋予黑色橡胶材质，表面添加细微的防滑纹理；进出料溜槽、安全操作手柄赋予醒目的橙红色漆面材质，起到安全警示作用；电机部分赋予深灰金属与散热鳍片的细节材质，还原真实电机的外观特征。设计过程中充分考虑了设备的装配合理性，所有零部件之间预留了合理的装配间隙，转动部件与固定部件之间无结构干涉，同时还原了设备的检修门结构，检修门通过铰接结构与腔体连接，搭配快锁式手柄，可快速开启完成内部锤片更换与腔体清理作业，整体建模精度满足机械结构展示、装配工艺模拟以及后续工程图导出的使用需求，完整呈现了锤式粉碎机从进料、冲击破碎到出料的全流程结构支撑。
