PET塑料瓶破碎处理设备三维设计

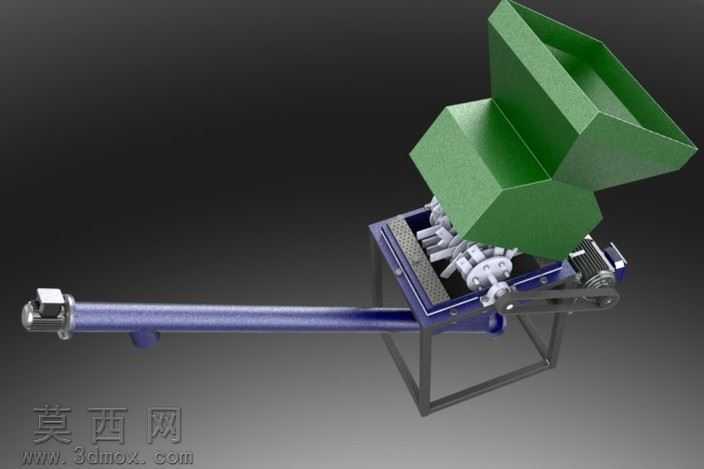

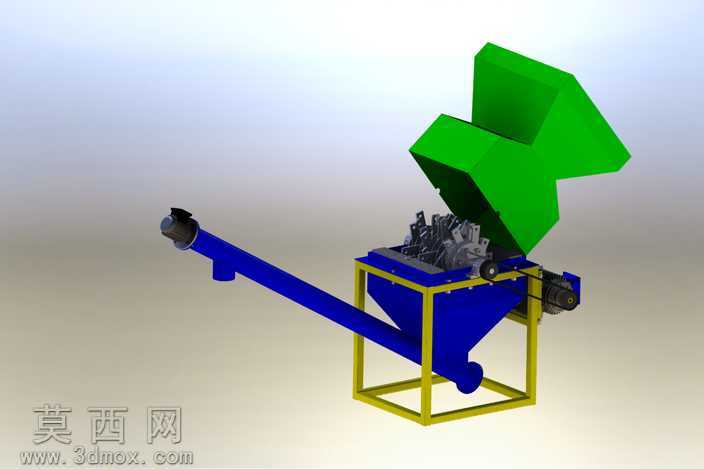

本作品为PET瓶破碎处理设备的三维建模设计，全程在三维建模软件中完成全参数化构建，所有零部件均按照实际工业设备的尺寸比例进行1:1还原，整体模型无破面、无缺失几何体，装配关系完全符合机械设计的运动逻辑。建模过程中首先搭建整体机架框架，采用方管型材拼接的支撑结构，通过焊接约束模拟实际机架的刚性连接，保证整体设备的支撑稳定性；机架上方设置破碎腔体结构，腔体内部完整还原了动刀组、定刀组、筛网的排布结构，动刀与定刀的间隙按照塑料破碎的工艺要求设定，筛网的孔径参数适配PET瓶破碎后的出料粒度需求。设备上方设计了异形扩口式进料斗，采用多段折弯的钣金结构建模，进料斗的扩口角度经过优化，能够保证PET瓶顺畅滑入破碎腔体，避免卡料问题；破碎腔体的侧方设置传动机构，包含皮带轮、传动皮带、轴承座、传动轴等组件，完整还原了动力传递的路径，同时在传动轴末端设置了手动盘车结构，方便设备调试与故障排查。设备下方设置水平输送出料结构，采用长筒形输送腔体配合内部螺旋输送轴，能够将破碎完成的PET碎料平稳输送至指定位置，输送轴的叶片螺距按照碎料输送效率设定，避免堵料问题。材质渲染阶段，针对不同部件赋予了贴合实际工业设备的材质属性：机架与破碎腔体采用磨砂金属漆材质，还原铸铁与钢材的哑光金属质感；进料斗采用绿色哑光工业漆材质，区分设备的功能区域；传动皮带采用黑色橡胶材质，还原橡胶的弹性质感；输送筒采用紫色金属烤漆材质，突出出料结构的视觉辨识度；刀组部分采用高硬度合金钢材质，添加轻微的反光效果体现金属刀具的硬度特性。整体渲染采用深色渐变背景，搭配柔和的工业产品布光，突出设备的结构层次与部件细节，能够清晰展示各部分的装配关系与结构特点。设计过程中充分考虑了PET瓶破碎的实际工况，针对进料、破碎、出料全流程的结构进行优化，避免出现结构干涉、运动卡滞等问题，所有运动部件均预留了合理的装配间隙与运动空间，模型可直接用于结构展示、方案汇报、教学演示等场景，也可作为同类破碎设备设计的参考蓝本，通过拆解模型可清晰了解塑料破碎设备的工作原理与结构组成。
