三星智能液晶电视外观结构三维设计

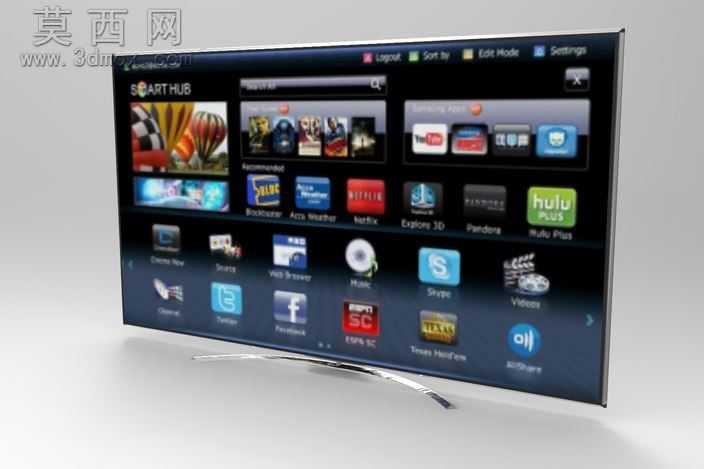

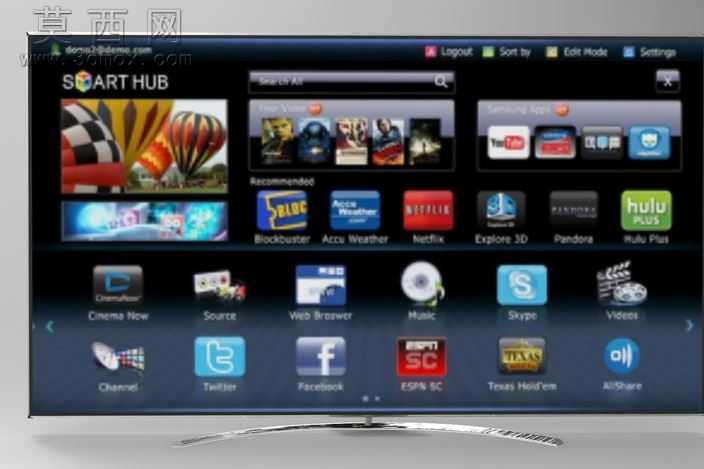

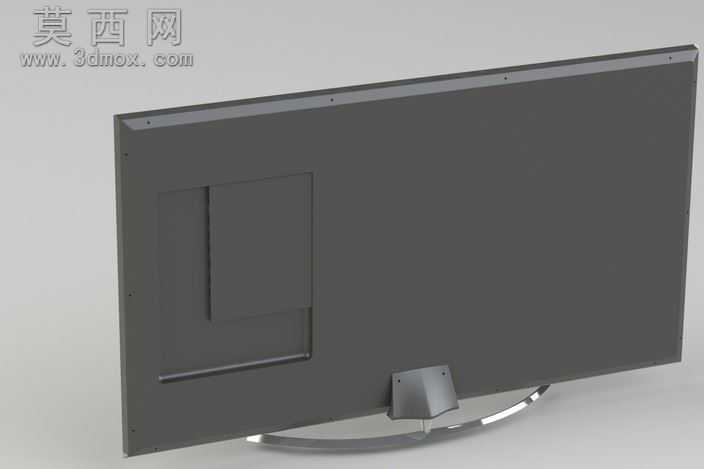

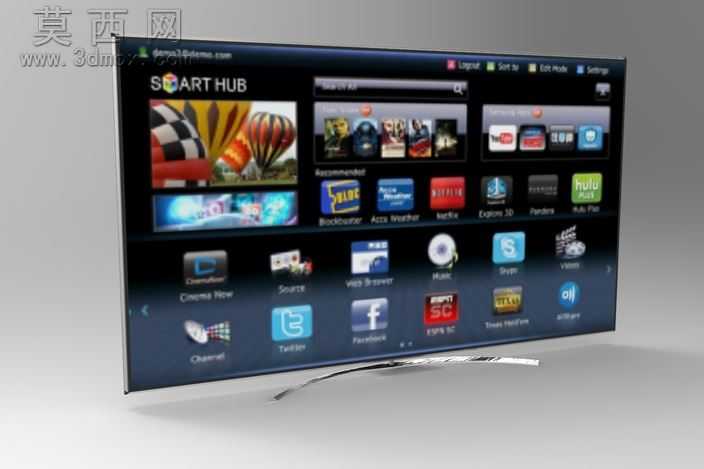

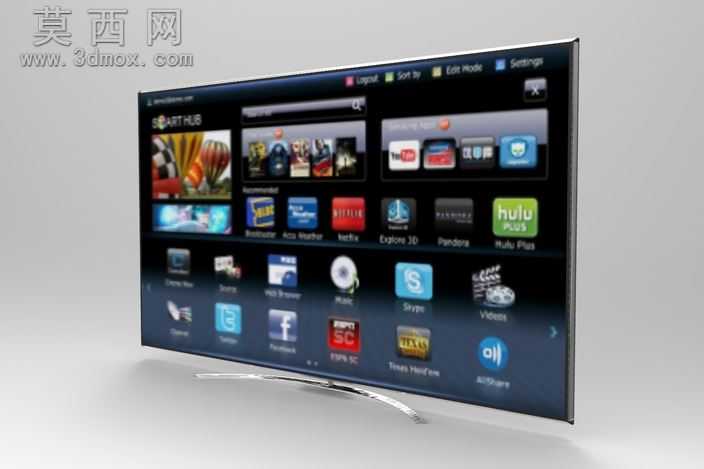

本作品为三星智能液晶电视的三维数字化模型，建模过程严格参考三星在售主流智能电视的真机外观比例与结构细节，采用SolidWorks完成全参数化建模，后续通过渲染模块完成真实质感的视觉呈现。建模初期先梳理智能电视的整体结构逻辑，将整机拆分为显示面板、前边框、背部壳体、弧形底座、接口模组五个核心子部件，先绘制整机的正面轮廓草图，以1:1的真机尺寸比例约束草图尺寸，确保屏幕长宽比符合主流液晶电视的16:9标准，前边框采用窄边设计，通过拉伸凸台命令生成基础边框实体，对边框边缘做0.3mm的圆角过渡处理，还原真机边框的圆润触感，避免尖锐棱角的生硬感。屏幕部分单独建模，区分出液晶显示层与外层玻璃保护层，两层之间预留0.1mm的装配间隙，贴合真实屏幕的层叠结构。背部壳体采用曲面建模方式，通过放样命令生成带有微弧过渡的背壳曲面，对背壳上的散热格栅、壁挂孔位、品牌标识区域做精准的细节刻画，散热格栅采用阵列命令生成等距的条形凹槽，既还原真机的散热结构设计，也保证模型细节的还原度。底座部分采用三星标志性的弧形金属底座设计，通过扫描命令生成流畅的弧形支撑脚，对支撑脚与机身连接的卡扣结构做简化但精准的还原，确保底座与机身的装配关系符合真实产品的连接逻辑。材质渲染阶段，前边框赋予高光亮面黑色塑料材质，添加轻微的反射效果模拟真机边框的烤漆质感；屏幕部分赋予半反射的玻璃材质，调整透明度与反射率参数，模拟关机状态下屏幕的深邃质感；底座赋予抛光金属铬材质，添加细微的拉丝纹理，还原金属底座的精致质感；背部壳体赋予磨砂哑光塑料材质，调整粗糙度参数区分与前边框的质感差异。建模过程中对所有装配部件添加配合约束，确保各部件之间无干涉，整体模型可直接用于外观展示、结构参考、家装场景搭配演示等用途，完整还原了三星智能电视纤薄精致的外观特点与结构特征。
