木制铅笔削尖扭矩测量试验装置设计

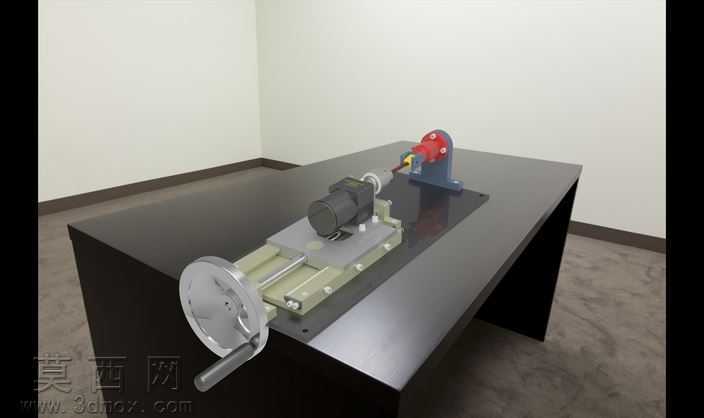

本作品为木制铅笔削尖扭矩测量专用试验装置，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计装配规范，对每一个零部件的尺寸公差、装配约束关系都进行了精准定义，确保模型可直接用于工程出图与后续加工参考。模型渲染阶段采用写实材质方案，装置底座采用哑光黑色金属材质模拟实际试验台的厚重质感，手轮部分采用抛光不锈钢材质还原金属反光特性，滑动导轨、安装支座等结构件分别赋予磨砂金属、喷塑蓝漆等对应材质，铅笔试样采用原木纹理与石墨笔芯的分层材质，背景搭配简约室内试验环境，通过光影调整还原真实试验室的光照效果，让整体渲染图具备极强的真实感与展示性。从结构设计来看，装置整体分为试样装夹、进给驱动、扭矩检测、手动调节四个功能模块：试样装夹端采用带V型槽的快速夹头结构，可稳定固定不同直径的木制铅笔，保证削尖过程中试样不发生偏移；进给驱动模块搭配减速电机与直线导轨滑台，可实现铅笔沿轴向的平稳匀速进给，进给速度可通过手轮进行手动微调，适配不同硬度铅笔的测试需求；扭矩检测端集成高精度扭矩传感器与削尖刀具夹持结构，可实时采集铅笔削尖过程中刀具受到的扭矩数据，为铅笔生产的工艺参数优化提供数据支撑；手动调节手轮搭配丝杠传动结构，可灵活调整滑台初始位置，适配不同长度的铅笔试样。设计思路围绕铅笔生产环节的质量检测需求展开，针对传统铅笔削尖扭矩测试依赖人工操作、数据误差大的痛点，通过机电结合的结构设计，实现测试过程的标准化与数据采集的精准化，装置整体结构紧凑，所有零部件均采用常用机械标准件与机加工件，具备较高的加工可行性与实际应用价值，可直接用于文具生产企业的铅笔物理性能检测环节，也可作为教学演示设备用于力学测试相关课程的实操展示。
