M1加兰德步枪炙热地结构三维建模

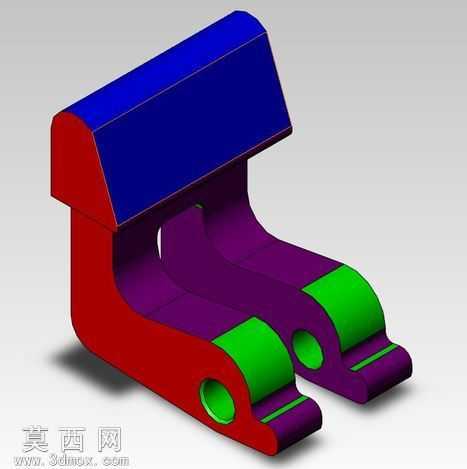

本作品为M1加兰德步枪配套炙热地部件的三维建模成果，建模过程严格参照原厂原始测绘图纸开展，全程依托三维参数化设计逻辑完成全流程构建，首先通过提取原始图纸中的二维轮廓尺寸，确定部件的整体外轮廓基准，依次绘制主体弯折支撑结构的截面草图，通过拉伸、切除等基础特征命令生成主体的基础实体形态。建模过程中重点还原了部件的弯折过渡结构，针对主体外侧的红色包覆支撑部分，采用曲面加厚与实体融合的方式处理圆弧过渡区域，保证弯折处的壁厚均匀一致，避免后续结构分析中出现应力集中的问题。部件中部的紫色承托结构为核心功能区域，建模时精准还原了两处对称的圆柱铰接孔位，孔位的同轴度、孔径公差均严格匹配图纸标注要求，孔位周边的绿色衬套区域单独拆分特征建模，还原衬套与主体的装配贴合关系，同时对承托面的两处绿色防滑凸条进行细节刻画，保证凸条的凸起高度、宽度尺寸与原始设计完全一致。材质渲染阶段针对不同功能区域分配差异化材质：外侧红色支撑部分赋予哑光金属烤漆材质，调整粗糙度参数模拟枪械部件的耐磨涂层质感；中部紫色承托结构赋予深紫色硬质合金材质，添加细微的金属颗粒纹理提升真实感；绿色衬套与防滑凸条部分赋予耐磨工程塑料材质，适当降低反光度模拟橡塑部件的哑光质感；铰接孔内壁添加轻微的倒角特征，还原机加工的工艺细节。整体建模过程遵循自顶向下的设计思路，先确定整体装配基准，再逐步拆分各个功能特征，所有特征均保留完整的参数化建模历史，方便后续根据装配需求调整尺寸，部件的所有安装配合面均做了公差适配处理，保证与M1加兰德步枪的相邻部件能够实现无干涉装配，完整还原了该炙热地部件的结构形态与功能特征。
