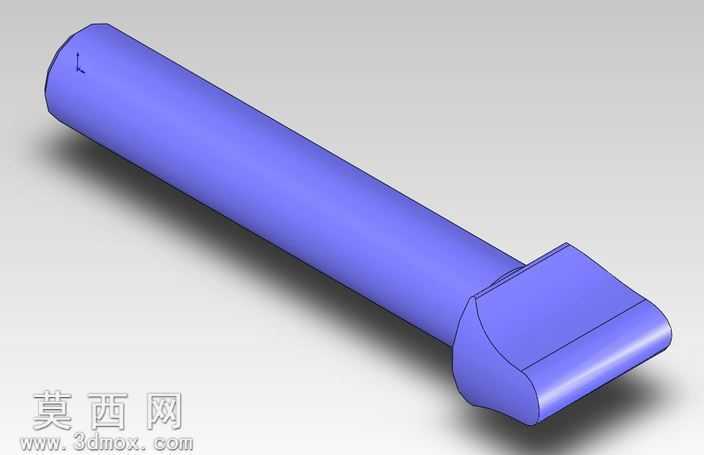

M1加兰德步枪扳机组件柱塞结构建模

本次建模对象为M1加兰德步枪扳机机构中的大会柱塞零件，建模全程基于原始枪械图纸的实测尺寸开展，严格还原零件的真实结构比例与细节特征。建模阶段首先梳理柱塞的功能逻辑：该零件作为扳机机构的传动承压部件，长杆主体承担导向滑移功能，端部的异形凸台承担扳机力传递与行程限位作用，因此建模时优先保证各段轴径的同轴度、凸台与杆身的垂直度公差符合枪械零件的装配要求。首先绘制杆身的基础回转轮廓，通过拉伸凸台生成圆柱主体，针对端部的异形凸台，采用多基准面草绘结合放样、拉伸切除的方式构建曲面，对凸台与杆身的衔接处做符合工艺要求的圆角过渡，避免应力集中的同时还原真实机加工零件的边角特征。建模过程中对零件的所有棱边做统一的倒角处理，还原金属机加工零件的去毛刺工艺特征，针对柱塞端部的承压面，做微小的平面度修正，保证其与扳机组件配合时的接触精度。材质渲染阶段选用枪械零件常用的发蓝处理钢材材质，调整材质的金属度、粗糙度参数，还原钢制零件经表面氧化处理后的哑光深蓝金属质感，添加细微的表面纹理模拟机加工留下的均匀走刀痕迹，让渲染效果更贴近真实枪械零件的视觉表现。结构设计上严格遵循原始图纸的尺寸链要求，长杆部分的直径公差、凸台的宽度与角度参数均与实物保持一致，保证该零件模型可直接用于扳机机构的虚拟装配、运动仿真，能够准确模拟柱塞在扳机扣压过程中的滑移、传力动作，为枪械结构的教学演示、原理拆解提供精准的三维模型支撑。建模完成后对模型做几何检查，修复所有碎面、非流形几何问题，保证模型的拓扑结构规整，可直接导入各类三维软件做后续的工程图生成、装配干涉检查、运动学分析等工作，完整还原该柱塞零件在M1加兰德步枪扳机机构中的结构形态与功能特征。
