M1加兰德步枪扳机组件结构三维设计

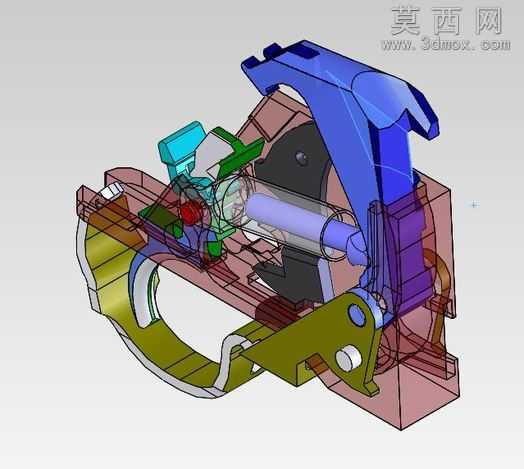

本作品为M1加兰德步枪扳机机构的完整三维装配建模成果，建模过程依托三维参数化设计软件完成，全程遵循枪械击发机构的真实机械原理与尺寸比例进行还原。建模阶段首先对扳机机构的各个组成零件进行单独建模，涵盖扳机本体、阻铁、击锤、击锤簧导杆、扳机簧、保险定位件、连接销轴等十余个独立零件，每个零件的建模均严格按照真实零件的轮廓特征进行绘制：对扳机本体的弧形握持面、铰接孔位、阻铁卡合凸台等特征通过草图拉伸、切除、倒角圆角命令完成细节构建，保证零件的装配基准位置精准；对弹性零件如击锤簧、扳机簧采用螺旋扫描命令生成，还原弹簧的有效圈数、线径与两端并圈结构，确保后续装配干涉检查的准确性。装配阶段采用自下而上的装配逻辑，首先以扳机座为固定基准件，依次通过同轴心、重合、距离等配合约束完成各个销轴的定位，再依次装配扳机、阻铁、击锤等活动零件，对弹性零件添加合理的预压约束，还原机构在待击状态下的零件相对位置，同时对所有活动零件添加极限位置的角度与距离限制，模拟扳机扣动、阻铁解脱、击锤回转的完整动作行程，可通过软件的运动仿真功能直观演示扳机机构的击发、复位、保险锁止的全流程动作。渲染阶段对不同材质的零件赋予差异化的外观材质：金属结构件采用合金钢材质，调整金属粗糙度与反射参数还原枪械零件的金属质感，弹簧类零件采用弹簧钢的哑光金属材质，不同功能的小零件采用差异化的配色区分，如扳机本体采用橄榄绿配色、击锤采用深蓝色半透明材质、壳体类零件采用半透明棕红色材质，既可以清晰展示内部零件的装配关系，也能通过色彩区分快速识别不同功能的组件。整个建模过程重点还原扳机机构的传动逻辑：扣动扳机时扳机绕销轴转动，带动阻铁旋转解脱对击锤的卡合，击锤在簧力作用下回转完成击发，松开扳机后扳机在簧力作用下复位，阻铁重新卡合击锤回到待击位置，所有零件的配合间隙均控制在合理范围内，无多余干涉，既可以作为枪械机械结构的教学演示模型，也可作为相关机械传动结构设计的参考案例，帮助理解小型精密机械机构的零件配合与动作传递逻辑。
