折叠式脚踏滑板车三维结构设计

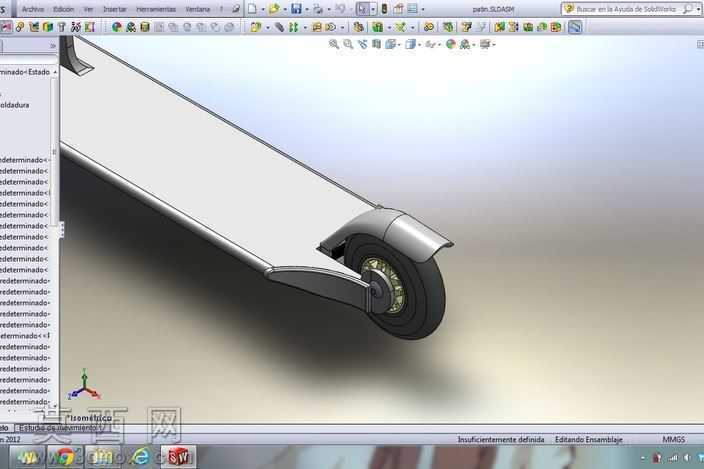

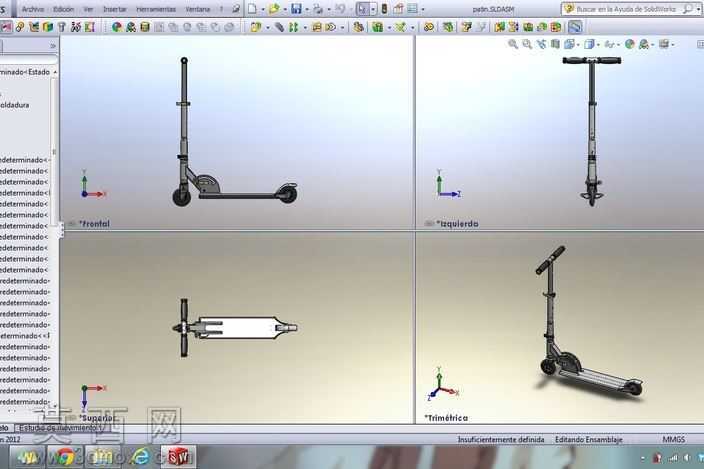

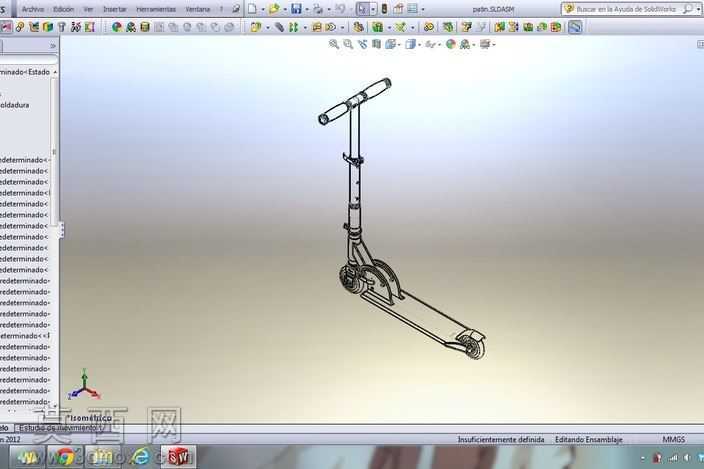

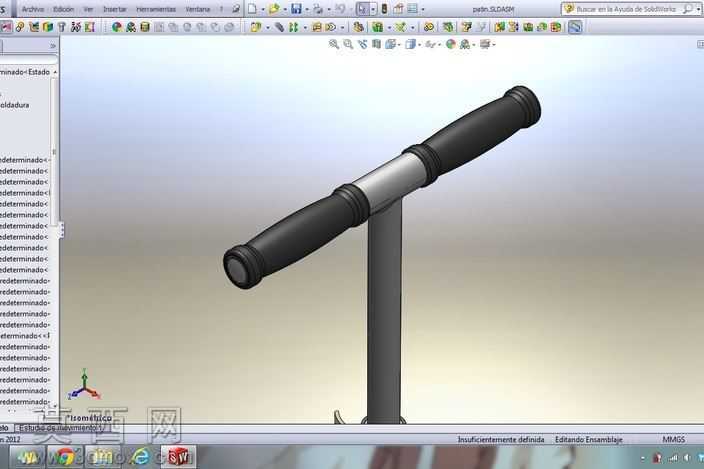

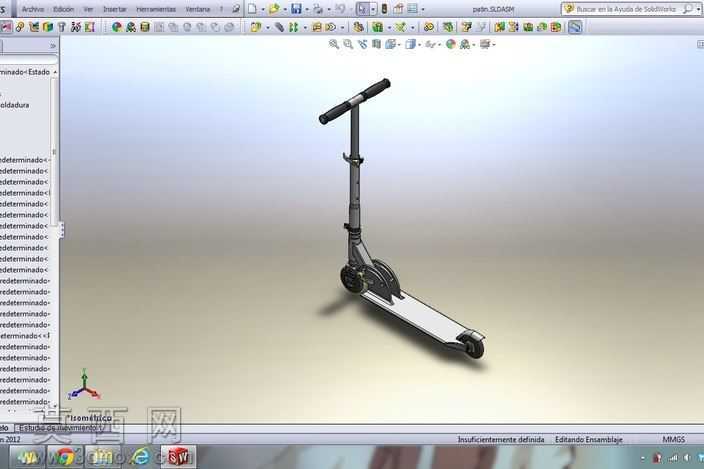

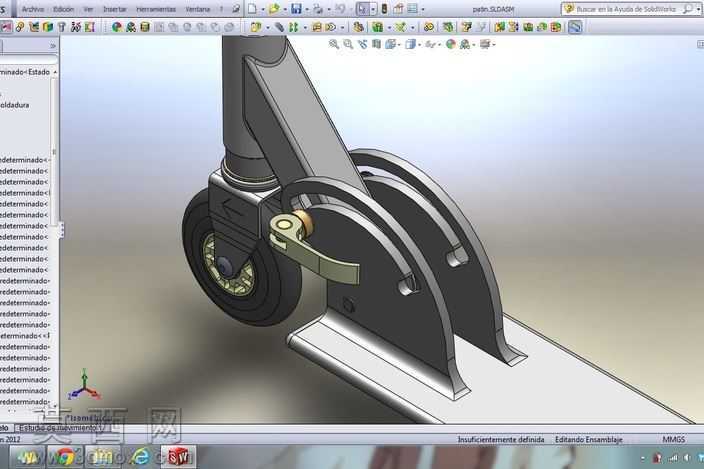

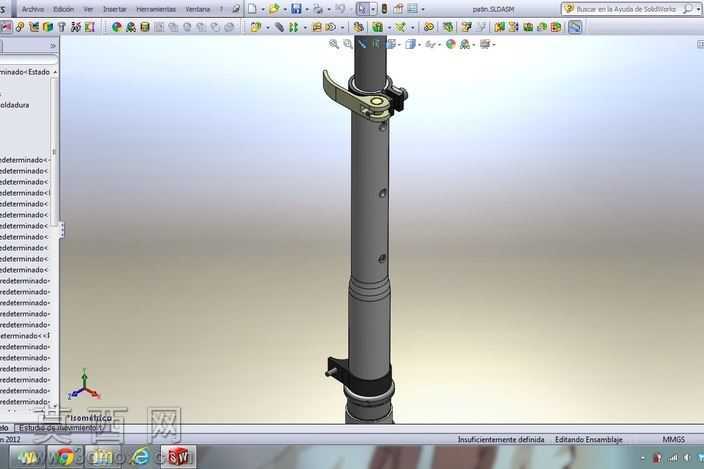

本作品为折叠式脚踏滑板车的完整三维建模成果，建模过程依托三维设计软件完成，从整体装配关系到单个独立零件均完成了精细化建模，完整还原了滑板车的全部结构细节。建模阶段首先梳理产品的功能逻辑：作为短途便携代步工具，该滑板车需要兼顾滑行稳定性、折叠收纳便携性、结构承重可靠性三大核心需求，因此建模时优先确定整车的尺寸比例，踏板长度适配单脚站立的人体工学尺寸，立杆高度适配多数使用者的握持习惯，轮径选择兼顾通过性与轻量化需求。结构建模部分，对各个功能模块做了拆分处理：底部踏板采用一体化的平板承载结构，建模时预留了前后轮的安装位、折叠机构的连接位，踏板表面做了防滑纹理的结构示意，还原真实产品的防滑设计；立杆部分采用可伸缩的分段式结构设计，建模时还原了立杆的锁紧调节结构，能够适配不同身高使用者的握持高度需求，顶部的T型把手做了防滑握套的结构建模，把手角度符合握持时的人体工学姿态；折叠机构是本模型的核心结构部分，建模时完整还原了转轴、锁扣、释放扳手的配合关系，能够直观展示折叠状态与展开状态的结构切换逻辑，折叠后立杆可贴合踏板方向收纳，大幅缩小收纳体积；前后轮部分分别建模了轮架、轮轴、滚轮的装配关系，前轮与立杆转向结构联动，后轮搭配刹车结构的示意，还原真实滑板车的转向与制动逻辑。材质与渲染阶段，针对不同零件的使用场景匹配了对应的材质属性：踏板主体采用高强度铝合金材质，渲染时呈现金属哑光质感，兼顾轻量化与结构强度；立杆部分同样采用金属材质，表面做磨砂处理避免反光刺眼；握把部分采用橡胶防滑材质，渲染时呈现柔和的漫反射质感，还原橡胶的触感特征；滚轮采用高弹性PU材质，渲染时呈现半透明的耐磨材质质感，轮芯部分搭配硬质塑料材质区分结构。整体装配过程严格按照实际产品的装配逻辑完成，所有零件之间不存在干涉问题，可直观展示各个部件的连接关系与运动逻辑，既能够作为产品设计阶段的结构验证参考，也可用于代步工具类产品的设计展示、结构教学等场景，完整呈现了便携折叠滑板车从结构构思到三维落地的全流程设计思路。
