摩托车发动机活塞结构三维建模设计

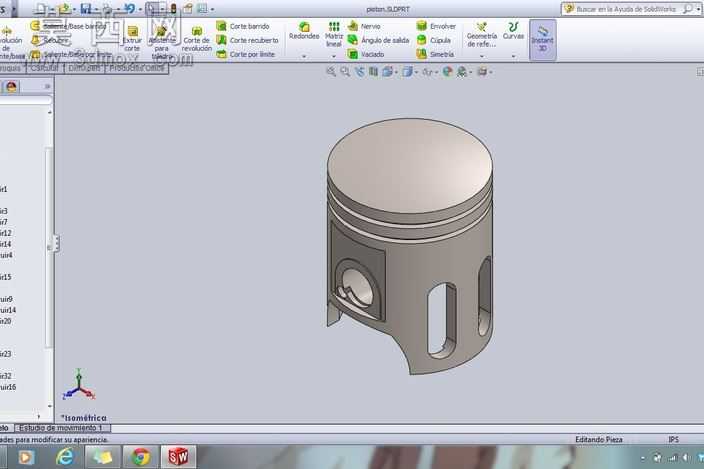

本作品为摩托车发动机核心往复运动部件活塞的三维参数化建模成果，建模过程严格遵循二冲程摩托车活塞的实际工程尺寸与结构规范，依托三维建模软件完成全特征构建。建模初期先梳理活塞的功能逻辑：作为发动机内承受燃气压力、将燃烧爆发力传递给连杆转化为曲轴旋转动力的核心零件，其结构需兼顾强度、轻量化、密封性能与装配适配性，因此建模时优先确定活塞的核心基准，以活塞顶面圆心为原点建立全局坐标系，依次绘制活塞裙部、环槽部、销座部的轮廓草图。首先构建活塞顶部的圆柱形顶面，顶面做微弧平整处理适配燃烧室形状，向下延伸出活塞头部，在头部区域等距绘制三道环形槽，分别对应两道气环与一道油环的安装位，环槽的宽度、深度、槽间壁厚均按照通用摩托车活塞的工程公差设定，保证后续密封环装配的贴合度。活塞裙部作为导向承载结构，建模时做了微椭圆型面修正，模拟实际工作中热膨胀后的适配形态，避免冷态敲缸、热态卡缸的问题，裙部侧面开设两处对称的长条形减重窗口，既降低活塞整体往复运动质量，减少惯性损耗，也能为曲轴箱内的混合气流动提供通道，适配二冲程发动机的扫气逻辑。活塞销座部分采用加厚凸台结构，在销孔位置做了加强筋过渡，分散活塞销传递的交变载荷，销孔内部绘制出卡簧安装槽，用于固定活塞销的轴向位置，防止工作过程中销体窜动刮伤气缸壁。材质渲染阶段，为活塞主体赋予铸铝合金材质，调整金属粗糙度与反光参数模拟真实活塞的哑光金属质感，环槽边缘做轻微倒角处理去除锐边，所有过渡圆角均按照实际加工工艺设定，避免应力集中问题。整体建模过程完全遵循机械设计的工艺合理性，所有特征均可直接导出工程图用于生产加工参考，完整还原了摩托车活塞的结构细节与功能设计逻辑，清晰展现了往复式动力部件的结构设计思路。
