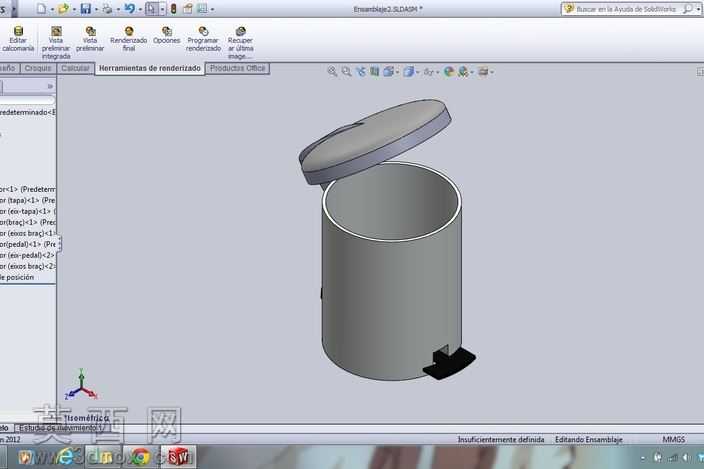

脚踏式翻盖圆形垃圾桶结构三维设计

本作品为脚踏式翻盖圆形垃圾桶的三维结构设计，全程在三维建模环境中完成全参数化搭建，首先从整体功能逻辑出发拆解产品组成，将模型划分为圆柱形桶身、可翻转桶盖、底部脚踏踏板、内部联动传动结构四个核心模块，建模过程中优先保证各部件的装配匹配精度，桶身采用薄壁拉伸特征生成，严格控制壁厚均匀性，边缘做圆角过渡处理避免应力集中，同时预留桶盖的铰接安装位，保证铰接轴的同轴度公差符合装配要求。桶盖部分采用曲面建模与实体建模结合的方式，盖体边缘设计与桶口适配的扣合止口，保证闭合状态下的密封性，盖体与铰接座的连接位置做加强筋结构设计，提升反复翻转过程中的结构强度，避免长期使用出现断裂变形。底部脚踏踏板采用倾斜角度的人体工学设计，踩踏面做防滑纹理处理，踏板与内部传动杠杆的连接位置设计转轴限位结构，保证踩踏行程的稳定性，内部联动机构采用杠杆传动逻辑，将踏板的下压力传递至桶盖铰接端，实现踩踏踏板时桶盖自动向上翻转开启，松开踏板后桶盖依靠自重平稳回落闭合，建模过程中对传动部件的运动行程做干涉检查，反复调整杠杆臂长比例，保证踩踏力度适中、桶盖开启角度满足日常投放垃圾的使用需求。材质渲染阶段，桶身与桶盖采用哑光磨砂塑料材质，调整材质的粗糙度、反射率参数还原家用塑料洁具的真实质感，踏板部分采用黑色硬质耐磨塑料材质，与桶身形成清晰的视觉区分，铰接轴等内部金属连接件采用哑光镀锌金属材质，还原金属部件的细微反光特性。整体设计完全围绕脚踏翻盖垃圾桶的实用功能展开，所有结构均服务于免手接触开盖的核心使用场景，各部件的拆分符合实际注塑生产的工艺要求，既保证了外观的简洁流畅，也充分考虑了日常使用的耐用性与操作便捷性，完整还原了脚踏式翻盖垃圾桶的机械联动逻辑与产品外观形态。
