波纹结构可弯曲柔性管路三维建模作品

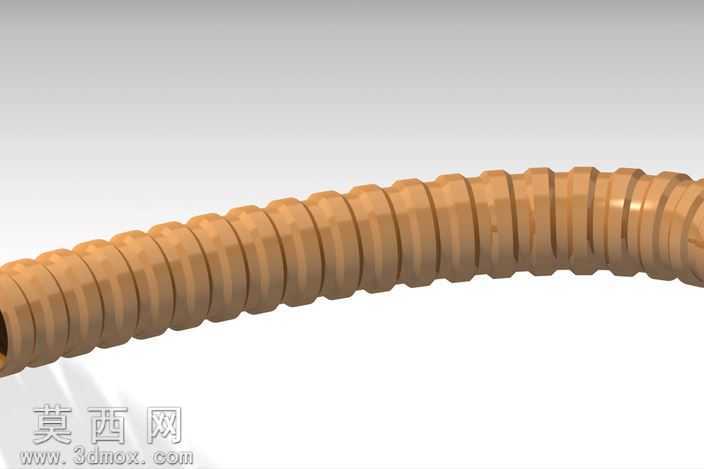

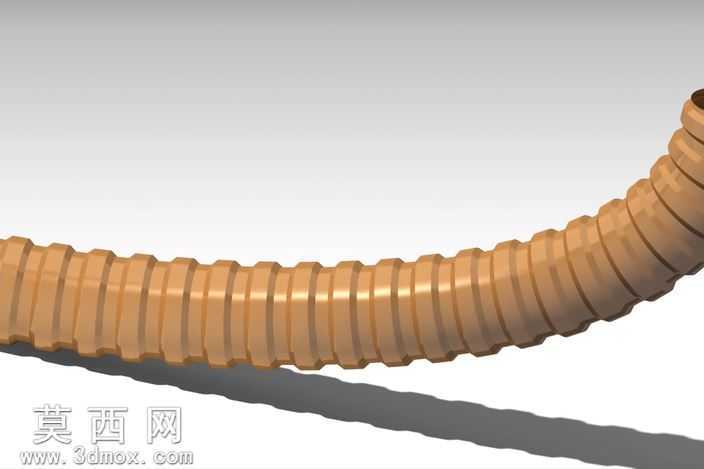

本作品为可弯曲柔性波纹管路的三维建模成果，建模阶段依托主流三维设计软件完成全参数化构建，首先针对柔性管的核心功能特性展开结构规划：区别于刚性直管，该类管路需要具备多向弯曲适配能力，因此建模时优先确定了等距环形波纹的主体结构方案，每一圈波纹的凸起弧度、凹陷深度、节距参数均经过反复校准，既保证管壁在弯曲状态下不会出现结构干涉、应力过度集中的问题，也能还原实物柔性管弯折时的自然形态过渡。建模过程中采用螺旋扫描结合阵列特征的方式快速生成连续波纹结构，针对管路两端的衔接部位做了平滑过渡处理，避免波纹结构直接截断导致的边缘生硬问题，同时对管壁厚度做了等比例还原，保证模型的结构合理性，可直接用于后续的装配干涉校验、管路布局模拟等工程场景。材质渲染阶段，针对柔性管常用的橡塑类材质特性做了精细化参数调整，基底材质设置为棕褐色耐老化橡胶质感，调整了表面的粗糙度参数，还原橡塑材质略带哑光的触感，同时在波纹的凸起棱边处添加了极微弱的高光反射，模拟长期使用过程中摩擦形成的自然光泽，避免材质表现过于塑料化；场景布光采用柔和的多光源布局，主光源从侧上方投射，清晰勾勒出每一圈波纹的轮廓层次，辅助光源补亮管路弯曲处的暗部，避免阴影过重遮挡结构细节，背景采用浅灰色渐变处理，让视觉焦点完全集中在管路本体的结构表现上。结构设计层面，该模型完整还原了柔性管的可弯曲属性，通过对波纹节距的合理设置，可模拟管路在不同弯曲半径下的形态变化，适配设备内部复杂走线、流体输送管路的布局设计需求，模型的曲面连续性经过严格检查，不存在破面、重叠面等几何问题，可直接导出为通用格式用于不同工程场景，无论是用于产品方案演示、装配模拟还是教学演示，都能清晰展现柔性波纹管路的结构特点与功能特性。
