航空航天用整体叶盘精密结构设计

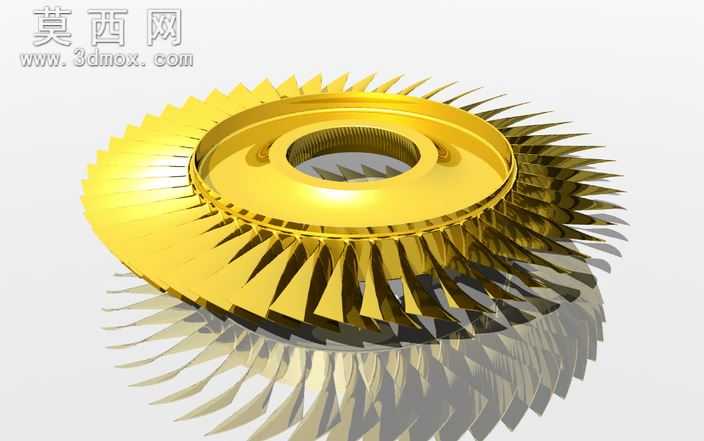

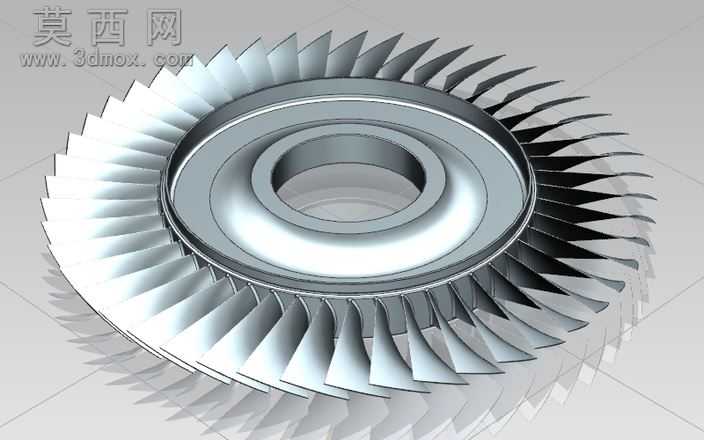

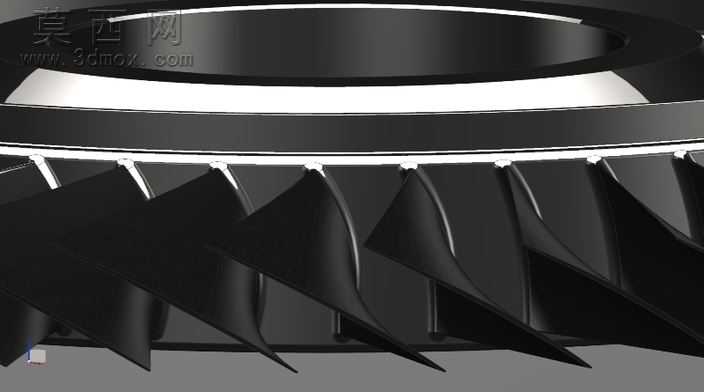

本整体叶盘三维模型采用专业三维建模软件完成全参数化构建，建模过程严格遵循航空发动机核心部件的设计规范，完整还原了整体叶盘的一体化结构特征。模型构建阶段首先完成中心轮毂基体的参数化绘制，精准控制中心安装孔的同轴度公差、轮毂端面的平面度要求，通过旋转凸台特征生成轮毂的基础回转体结构，确保基体部分的尺寸精度满足装配定位需求。叶片部分采用曲面放样与边界混合结合的建模方式，逐一定义每个叶片的叶型截面线，精准控制叶片的安装角、扭转角、弦长分布以及叶身的厚薄过渡规律，还原真实航空叶盘的气动外形设计，所有叶片沿轮毂周向均匀阵列，严格保证阵列角度的等分精度，避免出现叶型错位、角度偏差等问题。模型完成基础结构建模后，对叶身与轮毂的连接过渡区域做了精细化的圆角处理，模拟真实加工过程中的圆角过渡工艺，消除应力集中的结构隐患，还原整体叶盘一体成型的结构优势，区别于传统叶片榫接装配的结构形式。渲染阶段采用金属合金材质，模拟高温合金基材的金属质感，调整材质的反光度、粗糙度参数，还原精密机加工后的金属表面光泽，通过光影渲染突出叶身的曲面弧度、轮毂的阶梯结构以及叶片阵列的规整视觉效果，清晰展现整体叶盘的结构细节。设计过程中充分考虑整体叶盘的实际应用场景，还原了其替代传统装配式叶片轮盘的结构特点，一体成型的结构既减少了零件数量、避免榫接装配的间隙误差，也能满足高转速工况下的结构强度要求，模型可用于航空发动机结构教学、叶盘加工工艺演示、气动性能仿真分析等场景，完整呈现了整体叶盘从轮毂基体到曲面叶片的全部结构特征，结构逻辑清晰，参数可编辑调整，能够适配不同尺寸规格的叶盘设计改型需求。
