双涡轮增压V型汽车引擎三维结构设计

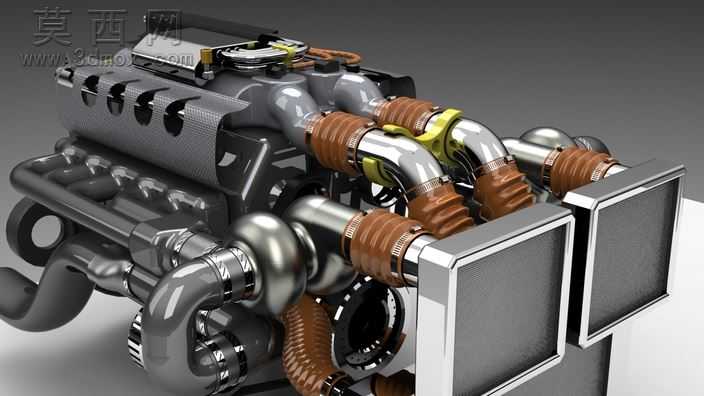

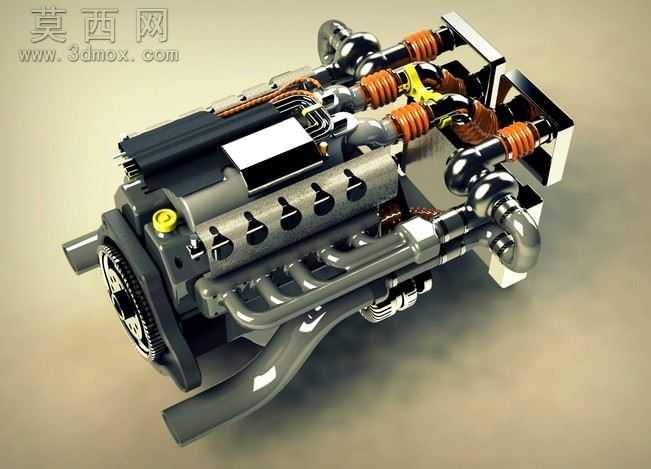

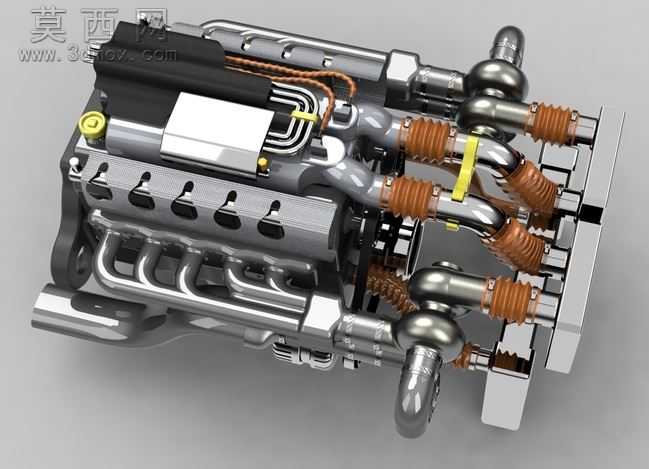

本作品为双涡轮增压布局的V型汽车引擎三维设计模型，建模过程严格遵循车用内燃机的真实结构比例，对引擎各组成系统进行了精细化的三维还原。建模阶段采用自底向上的装配设计思路，首先完成缸体、缸盖、曲轴、活塞、连杆等核心运动部件的单体建模，依据V型引擎的夹角参数完成曲柄连杆机构的空间定位，确保各运动部件的运动干涉校验符合真实内燃机的运行逻辑。进排气系统部分，针对双涡轮增压的管路布局进行了精细化建模，还原了涡轮增压器本体、中冷器、波纹进气软管、金属进气歧管的结构特征，其中波纹软管部分通过曲面建模还原了软管的褶皱形态，金属管路部分做了等径弯管的曲率过渡处理，保证管路流体走向的合理性。渲染阶段针对不同部件的材质特性做了区分设置：引擎缸体、涡轮壳体等金属铸件采用哑光铸铁材质，调整粗糙度参数还原铸铝铸铁的磨砂金属质感；进气歧管、抛光金属管路采用高反光镀铬金属材质，添加环境反射贴图提升金属部件的真实感；进气软管采用棕褐色耐油橡胶材质，调整漫反射与凹凸贴图还原橡胶表面的细微纹理；中冷器散热芯部分采用细密网格纹理的金属材质，还原散热鳍片的密集结构特征。模型整体装配逻辑清晰，各部件的连接关系、安装位置均参考量产车用双涡轮V型引擎的真实布局，既可以作为汽车动力系统的结构展示模型，也可用于内燃机原理教学、汽车改装方案演示等场景，建模过程中对管路连接、部件间隙的精准把控，也能为相关动力总成的设计优化提供直观的三维参考。
