民航商用涡扇航空发动机剖面结构

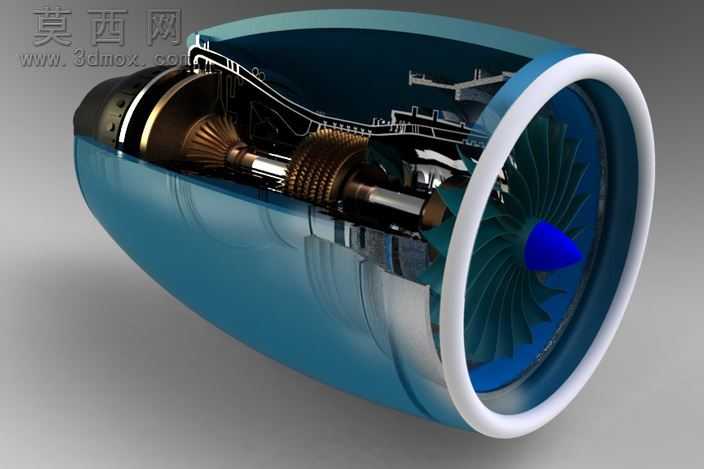

本作品为商用航空涡扇发动机的全剖面三维结构模型，完整还原了大涵道比涡扇引擎的内部构造与外部壳体形态，建模过程严格参照真实商用航发的结构比例与部件排布逻辑，对每一级功能结构都做了精细化的几何还原。模型采用半剖视的展示形式，外壳部分使用哑光航空蓝金属材质，搭配亮白色进气唇口做视觉区分，内部金属构件根据功能不同分别赋予高温合金、钛合金等差异化材质表现，前端整流锥使用醒目的亮蓝色做视觉引导，整体渲染效果层次分明，能够清晰区分不同功能模块的边界与装配关系。结构层面从进气道开始，依次还原了大尺寸进气风扇、多级低压压气机、高压压气机、环形燃烧室、高压涡轮、低压涡轮以及尾喷管的完整流道结构，每一级叶片的叶型、扭转角度、安装间隙都按照航发气动设计逻辑做了还原，内部的支撑轴系、机匣连接结构、附件管线排布也都做了细节刻画，能够直观展示空气从进气道进入后，分别通过外涵道产生推力、内涵道经过压缩燃烧驱动涡轮的完整工作流程。设计过程中优先保证结构逻辑的准确性，对不同转速轴系的同心装配关系、叶片与机匣的间隙控制、燃烧室的喷油与火焰筒结构都做了符合工程逻辑的建模处理，既可以作为航空动力领域的教学演示素材，也能够为航发结构科普、相关产品的外观设计提供直观的三维参考，半剖的展示形式省去了反复拆装查看内部结构的步骤，能够一次性呈现商用涡扇引擎从外到内的全部核心构造。
