金属端面传动齿轮组三维设计作品

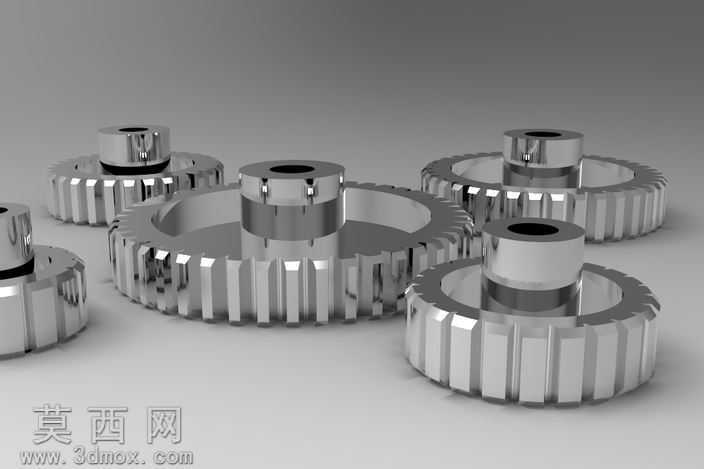

本作品为一组金属材质的端面传动齿轮三维模型，建模阶段采用CATIA软件完成全参数化结构搭建，首先基于齿轮啮合的基础理论，确定每个齿轮的模数、齿数、齿顶高系数、顶隙系数等核心参数，通过草图绘制齿廓基准曲线，利用旋转、凸台拉伸等基础特征构建齿轮的轮毂基体部分，再通过齿槽切除、圆周阵列完成轮齿部分的精准建模，确保相邻齿轮装配后轮齿啮合间隙符合机械传动的公差要求，避免出现传动卡滞或侧隙过大的问题。模型的轮毂部分设计有同轴的安装定位孔与端面锁紧槽，可满足实际装配中与传动轴的周向固定、轴向定位需求，每个齿轮的轮齿齿面都做了过渡圆角处理，还原实际机加工后的齿边工艺特征，避免锐边结构带来的应力集中问题。渲染阶段采用金属镀铬材质进行表现，调整材质的反射率、粗糙度与环境贴图参数，还原金属零件经过精加工后的高反光金属质感，场景中采用柔和的漫反射环境光搭配定向主光源，突出轮齿的立体结构与金属表面的光影层次，通过多视角排布展示不同规格齿轮的结构差异，直观呈现同系列齿轮的尺寸梯度与结构共性。设计过程中充分考虑齿轮的实际传动工况，每个轮齿的齿形都经过啮合校验，保证组内任意适配规格的齿轮都可实现稳定的扭矩传递，轮毂的壁厚、安装孔的深度都按照通用机械传动的设计规范进行设定，既保证零件的结构强度，又控制零件的整体重量，可用于机械传动结构的虚拟装配验证、传动工况模拟，也可作为机械设计教学中的齿轮结构演示案例，帮助学习者直观理解端面齿轮的结构特点与啮合原理。
