参数化直齿圆柱齿轮三维结构设计作品

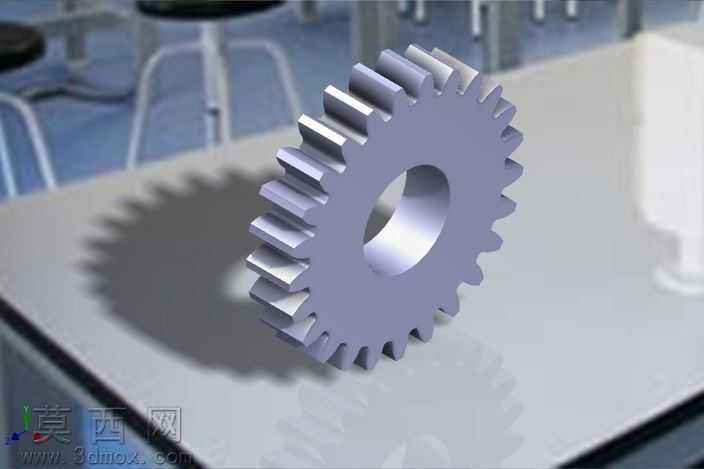

本作品为参数化直齿圆柱齿轮三维模型，采用参数化变量驱动的设计思路完成全流程建模，核心将齿数作为核心可变参数，配合模数、压力角、齿顶高系数、顶隙系数等齿轮设计核心参数建立关联公式体系，实现参数修改即可快速生成不同规格齿轮模型的设计效果，大幅提升同类型齿轮的设计迭代效率。建模过程依托三维设计软件的创成式外形设计工作台完成，首先通过公式定义齿轮分度圆、齿顶圆、齿根圆的基准尺寸，再基于渐开线齿廓的生成原理，通过函数运算绘制精准的渐开线齿廓曲线，对单齿齿槽轮廓进行修剪后，通过圆周阵列操作完成整圈轮齿的排布，再通过凸台拉伸、中心孔切除、边缘倒角等特征操作完成齿轮基体的构建，整体建模逻辑严谨，特征树清晰规整，所有参数均可直接编辑修改。模型材质采用金属哑光钢材质进行渲染设置，还原钢制齿轮的真实质感，轮齿表面做了细微的磨砂质感处理，中心孔内壁做了高光金属质感区分，整体光影效果柔和自然，能够清晰展现齿轮的齿形轮廓、齿距分布、中心安装孔等核心结构细节。模型结构完全符合直齿圆柱齿轮的标准设计规范，轮齿的齿厚、齿槽宽、齿顶高、齿根高均符合通用机械传动齿轮的设计标准，中心安装孔可根据实际装配需求调整孔径尺寸，可直接用于机械传动结构的装配验证、运动仿真、工程图导出等工作场景。参数化设计的核心优势在于无需重复绘制齿廓等基础特征，仅需修改变量表中的齿数、模数等核心参数，即可快速生成对应规格的齿轮模型，能够有效适配不同传动比、不同安装尺寸的传动系统设计需求，为机械传动方案的快速迭代提供了可靠的三维模型基础，模型的齿形精度满足一般工业场景的设计验证需求，可广泛用于减速器、传动箱、机床进给机构等各类包含齿轮传动结构的设备设计工作中。
