枪式可逆气动螺丝刀三维结构设计

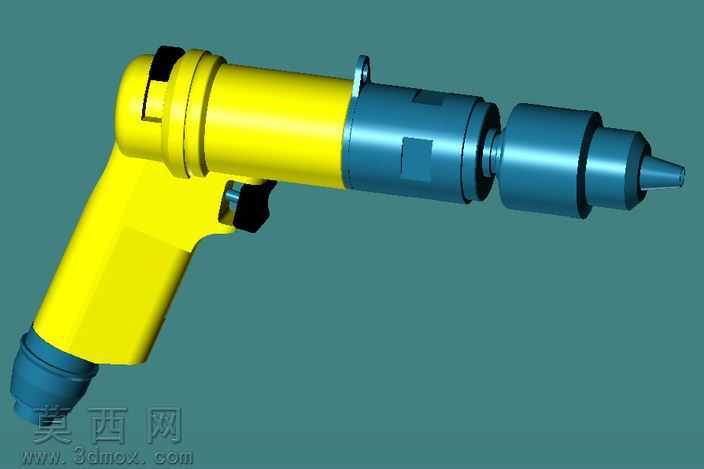

本作品为枪式可逆气动螺丝刀的三维建模设计成果，建模阶段依托三维参数化设计软件完成全零件的精准绘制，首先对产品进行功能拆解，将整体结构划分为握持手柄、动力驱动腔体、换向调节模块、输出夹头四大核心组成部分，每一个零件均按照实际工业产品的尺寸比例进行参数化设定，确保各部件装配间隙符合气动工具的行业设计规范。材质渲染阶段针对不同部件的使用场景匹配对应材质属性：握持手柄部分采用哑光工程塑料材质，添加细微的磨砂纹理质感，还原实际产品防滑握持的触感表现；动力腔体与输出夹头部分采用金属烤漆与金属机加工材质区分，黄色烤漆部分模拟工业级气动工具的耐磨防护涂层，蓝色金属部件还原合金钢经表面氧化处理后的哑光金属质感，金属边缘添加细微的倒角高光处理，避免渲染效果出现生硬的棱角失真。结构设计上重点还原可逆功能的实现逻辑，在手柄与动力腔体的衔接位置设置换向拨杆结构，通过内部气道的通断切换实现输出轴正反转的功能切换，输出端采用自紧式夹头结构，可适配不同规格的螺丝刀批头安装，手柄底部预留气动快插接口结构，还原气动工具接入压缩空气管路的实际连接形态。设计过程中遵循工业级手持工具的人机工程学原则，枪式手柄的弯曲角度贴合人手握持的自然姿态，整机重心分布靠近手柄握持区域，降低长时间操作的疲劳感，各部件的衔接位置均设计有密封槽、定位凸台等装配结构，确保三维模型可直接用于后续的结构验证、装配干涉检查以及产品渲染展示使用，整体模型布线规整，无冗余几何面，材质参数可直接导入渲染软件生成高质量产品宣传效果图。
