电路板载红外发射组件三维建模作品

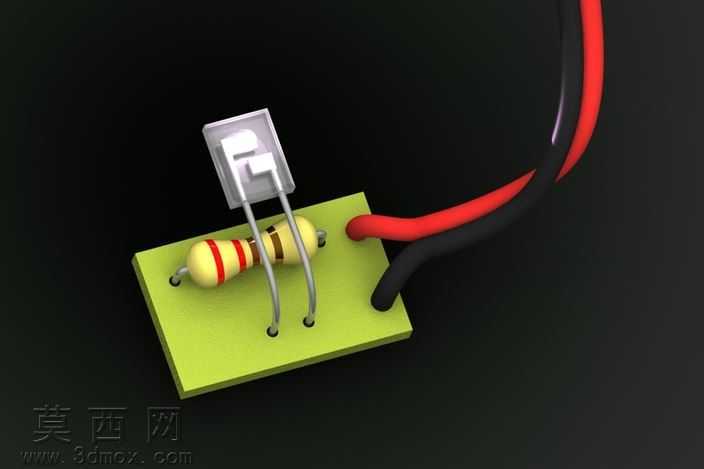

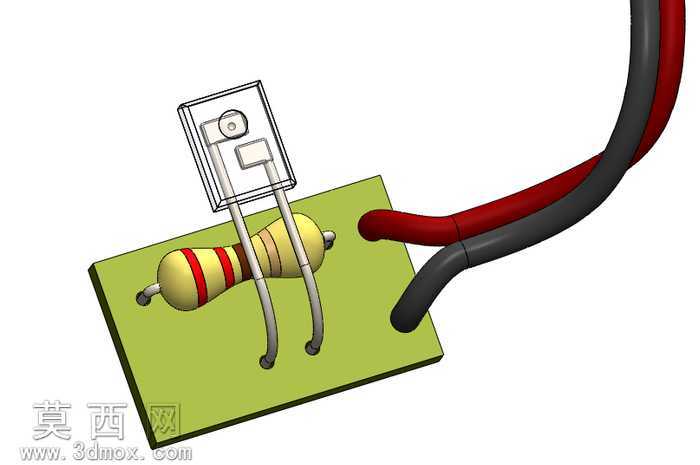

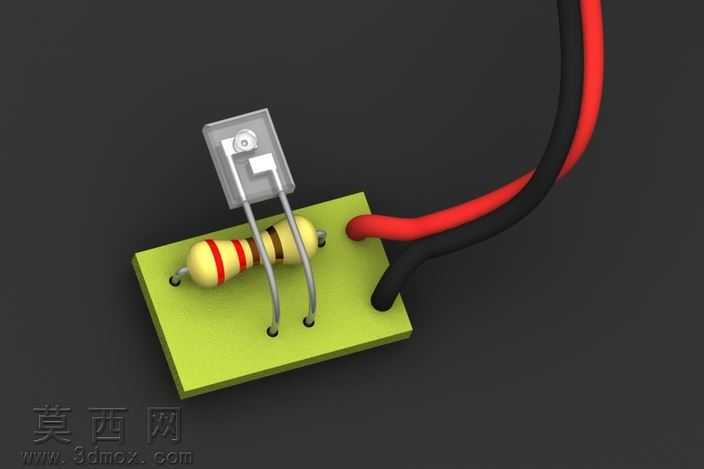

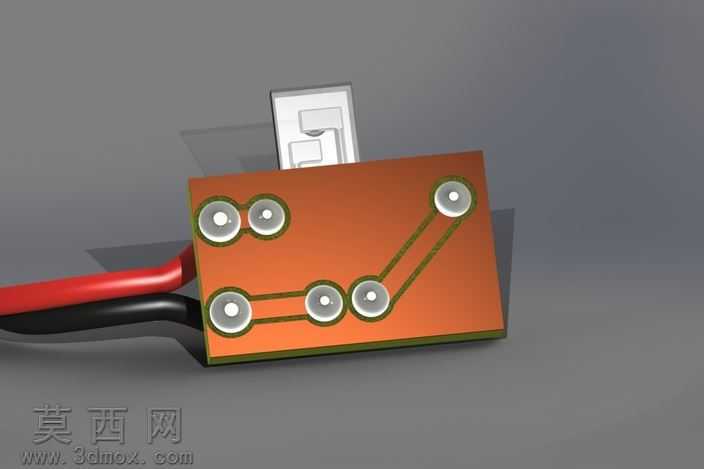

本作品为电路板载红外发射组件的三维建模成果，建模过程围绕实物的真实结构与装配关系展开，首先完成核心元件的结构还原：针对直插式红外发射二极管，精准还原其透明环氧树脂封装外壳的弧度、内部红外发射芯片的定位结构，以及两根金属引脚的弯折角度与伸出长度，引脚末端做了适配电路板焊盘的平头处理，还原真实焊接装配的形态。针对220欧姆碳膜电阻，还原其圆柱形陶瓷基体的尺寸、表面色环的排布位置与宽度比例，以及两端金属帽的压接结构，电阻引脚同样做了适配电路板安装的弯折处理，还原实际电路中电阻卧装在电路板上的装配姿态。针对小型印刷电路板，还原其绿色阻焊层的哑光质感、板边的裁切轮廓，以及表面焊盘的金属光泽与位置布局，精准匹配两个元件引脚的安装孔位。针对连接导线，还原红黑两根导线的绝缘层橡胶质感、线身的自然弯曲弧度，以及导线端部剥线后与电路板焊盘连接的结构细节。材质渲染阶段，针对不同部件匹配对应的物理材质：二极管封装部分设置高透环氧树脂材质，调整折射率与透光率还原真实塑封器件的通透质感，内部芯片设置深色半导体材质；电阻的陶瓷基体设置哑光米黄色材质，色环分别对应红、红、棕、金的阻色值做精准的色彩区分，两端金属帽设置镀锡金属的哑光金属质感；电路板设置绿色阻焊油墨的哑光质感，焊盘设置亮面锡焊金属材质，导线绝缘层设置软质橡胶的哑光质感，金属引脚设置镀锡引脚的半哑光金属质感。整体装配逻辑遵循实际电子元件的焊接装配顺序，将二极管、电阻卧装固定在电路板对应焊盘位置，导线从电路板侧端引出，还原红外发射电路的真实组装形态，模型可用于电子电路教学演示、电子产品结构验证、红外相关产品的前期方案展示等场景，建模过程中严格遵循电子元件的实际尺寸比例，确保各部件的装配间隙、相对位置与实物一致，无结构穿模问题，渲染阶段采用深色背景突出组件本身的结构细节，通过柔和的打光展现不同材质的质感差异，清晰呈现各元件的形态特征与装配关系。
