多用途金属加工弯辊折弯设备结构设计

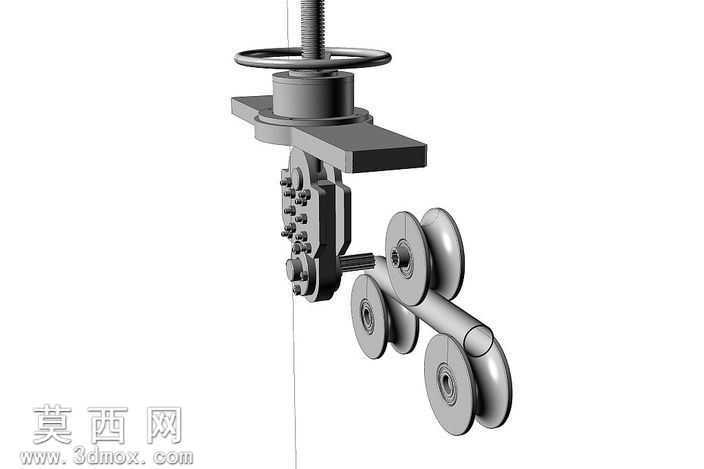

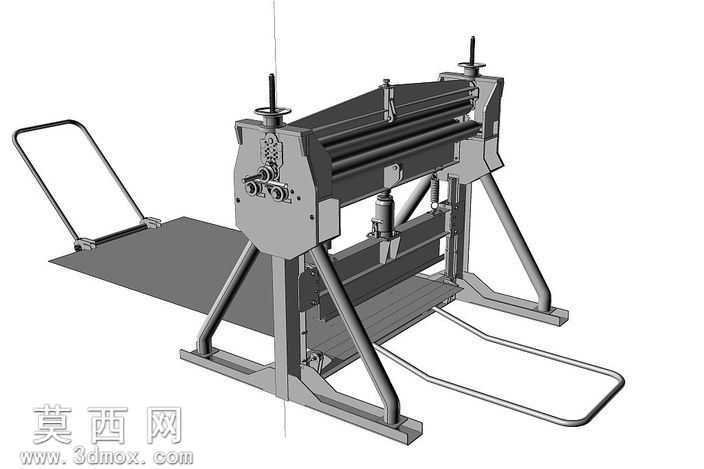

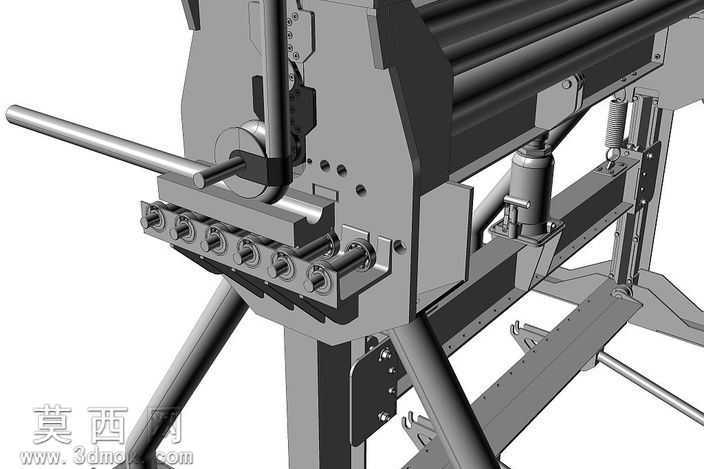

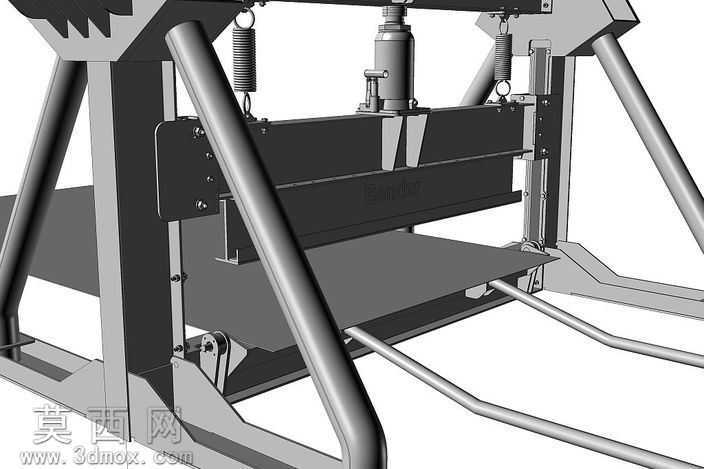

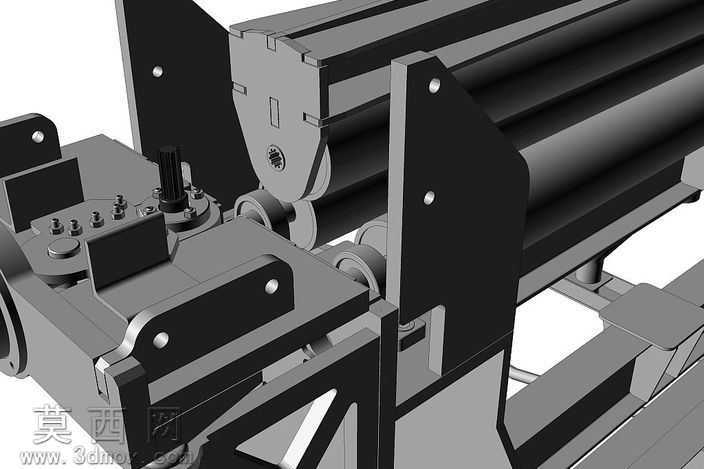

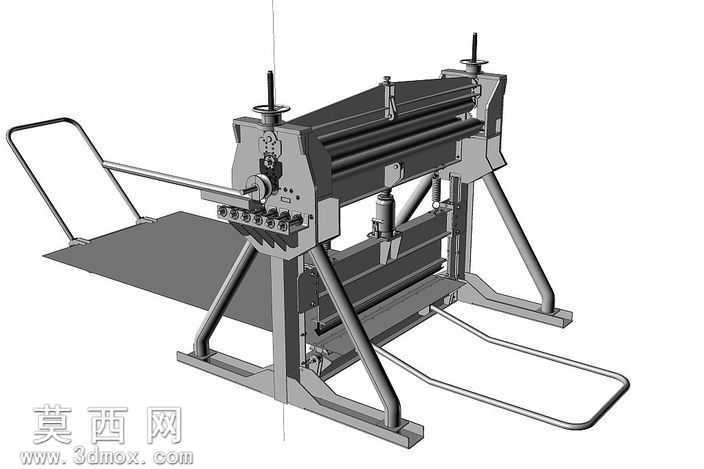

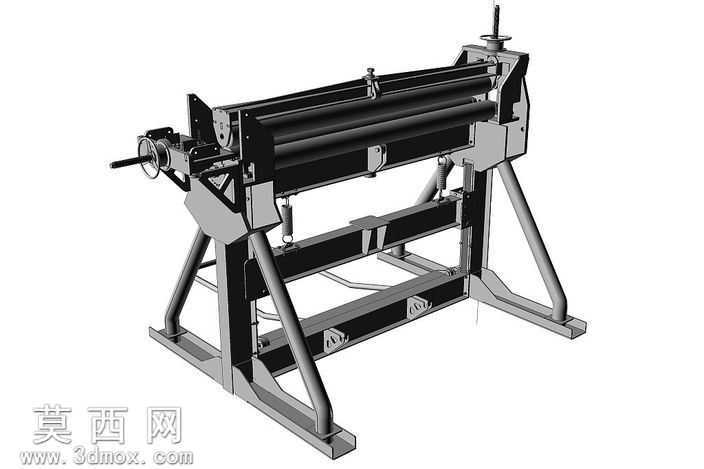

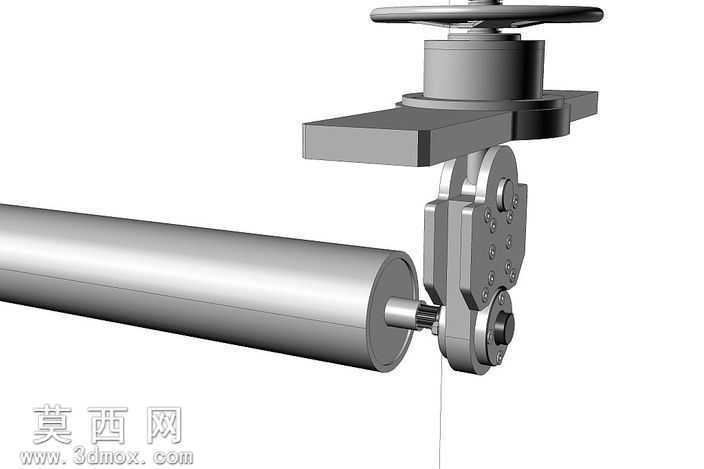

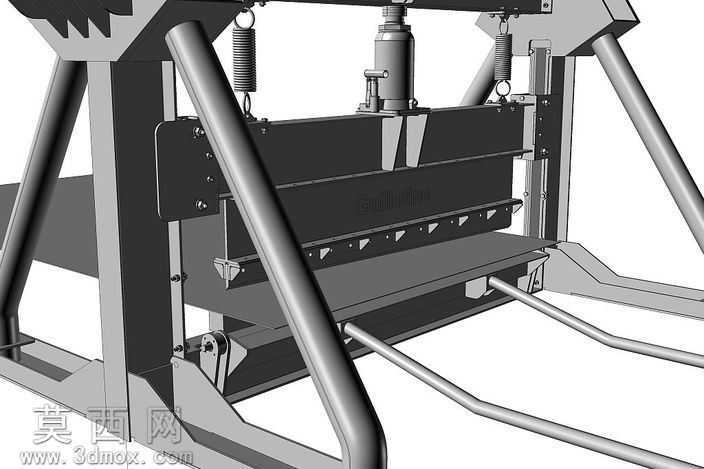

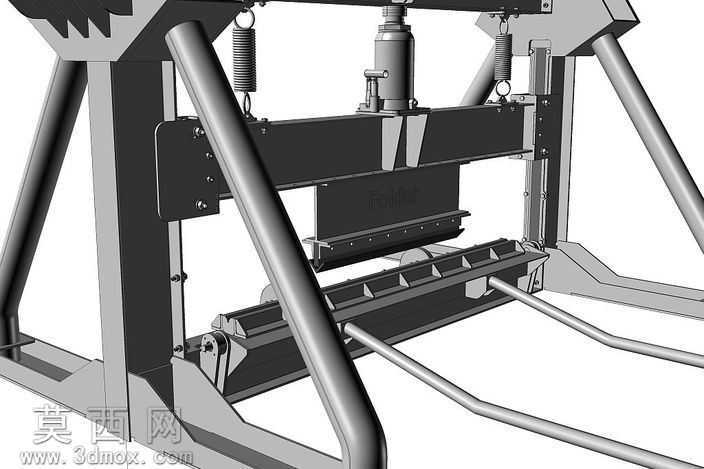

本模型为迭代优化后的多用途金属加工设备三维建模成果，在初代版本基础上完成了细节精度升级与功能模块拓展，最终形成结构完整、功能覆盖全面的钣金加工设备数字模型。建模过程中采用自底向上的装配设计思路，首先对核心功能部件进行独立参数化建模：针对辊压成型模块，精准还原了上下平行排布的作业辊轴结构，对辊轴端部的调节手轮、传动齿轮组、间隙调节机构进行1:1比例复刻，每一处齿形轮廓、手轮防滑纹理、调节螺杆的螺纹细节都通过特征建模完整呈现，保证部件间的装配约束与实际机械运动逻辑完全匹配。折弯作业模块部分，对压料横梁、折弯刀具、下压驱动组件、角度定位结构进行了精细化建模，清晰展现了折弯作业时的力传递路径与部件配合关系，支撑脚架采用斜撑式三角稳定结构，建模时对管材的弯折角度、连接节点的焊接固定结构做了细节还原，保证机架受力结构的合理性呈现。设备附带的进料托板与推拉扶手结构，通过钣金特征建模完成，还原了板材的折弯翻边、扶手与机架的铰接连接结构，可清晰展现工件进料、定位、加工的完整作业流程。材质渲染阶段，对设备不同部件匹配对应工业材质：机架与金属结构件赋予哑光铸铁材质，调节手轮、操作握把赋予防滑橡胶与抛光金属材质，传动部件赋予调质钢的金属光泽质感，通过光影渲染突出设备的结构层次感与工业质感，清晰区分不同功能模块的部件边界。设计思路上围绕多工序复合加工需求，将辊压卷圆、板材折弯、型材校直等功能集成在同一机架平台上，通过可调节的辊轴间隙与可更换的作业端头实现不同加工功能的切换，模型完整保留了各调节机构的运动副约束关系，可直观演示设备的功能调节过程与作业状态，为后续的实物样机制作、加工工艺规划提供了精准的三维数字参考，也为同类复合钣金加工设备的结构优化提供了可参照的设计范本。
