手摇夹持式旋转圆磨床结构设计

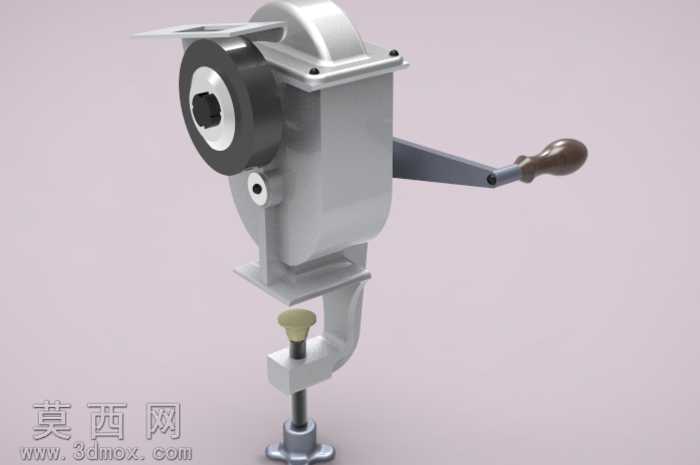

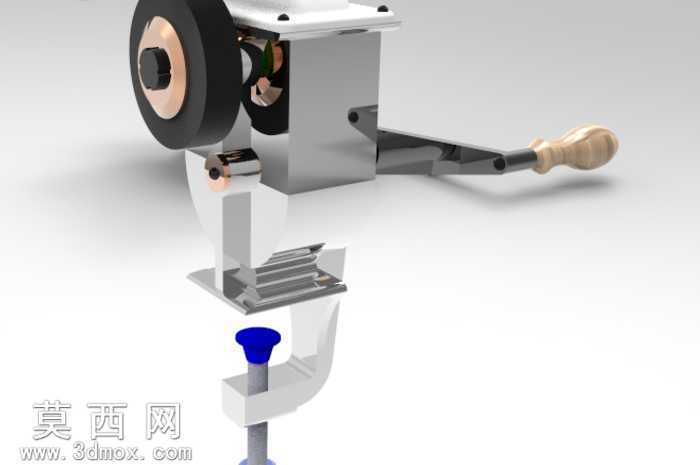

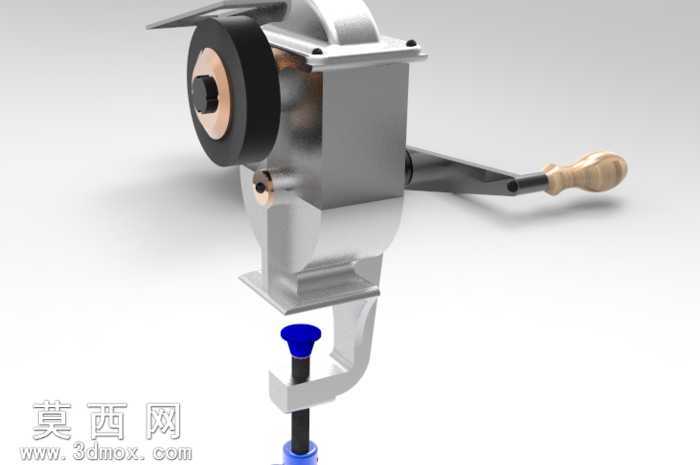

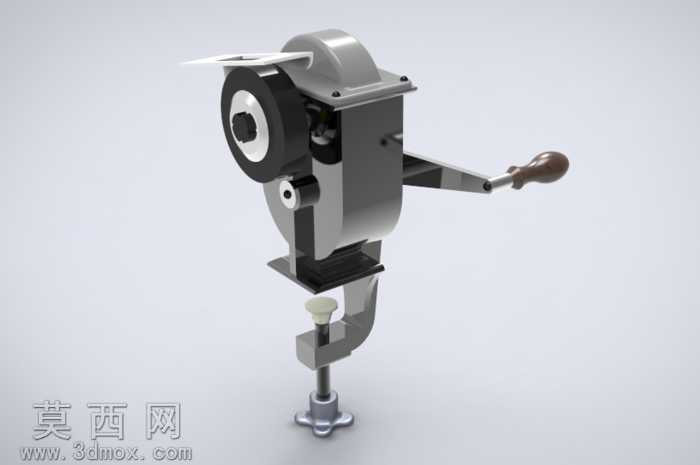

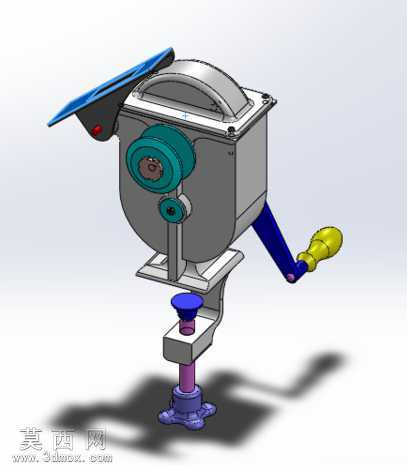

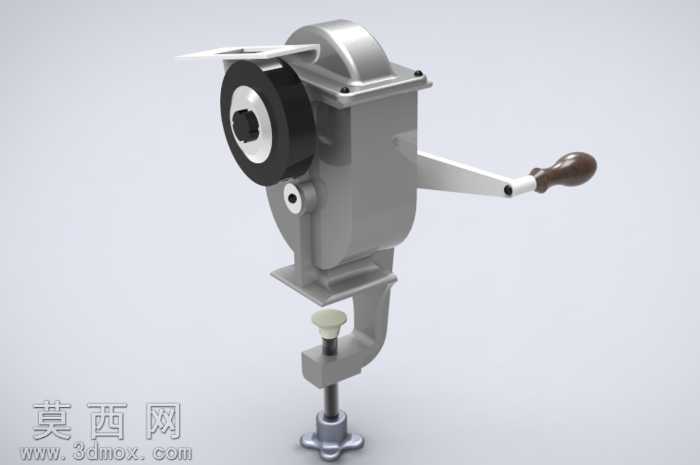

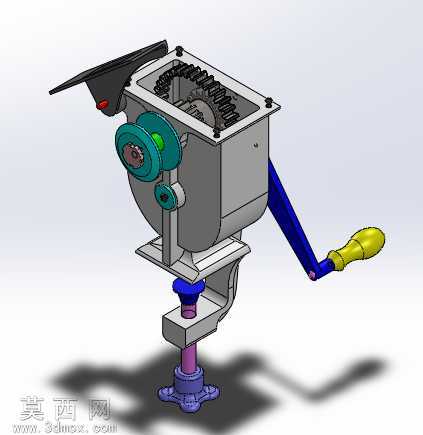

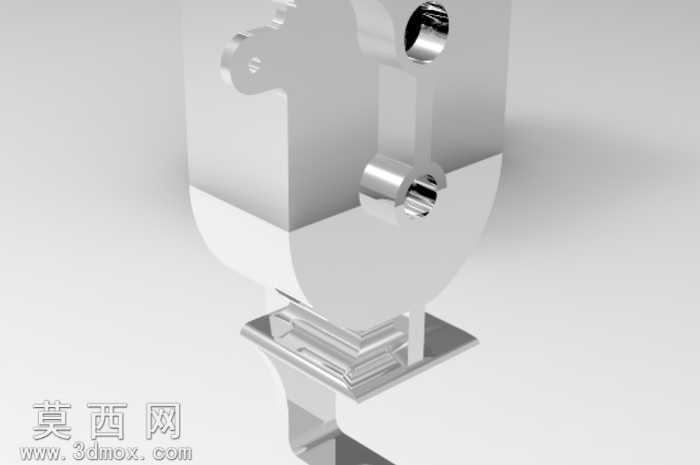

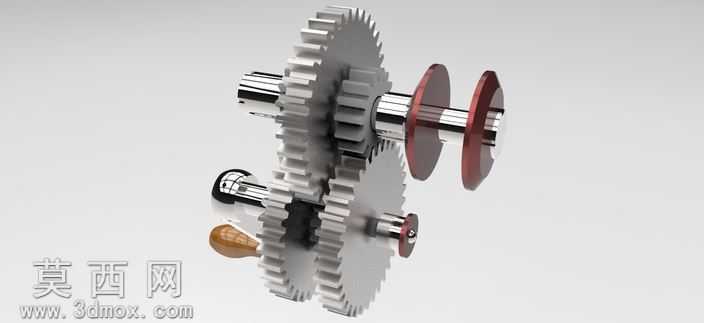

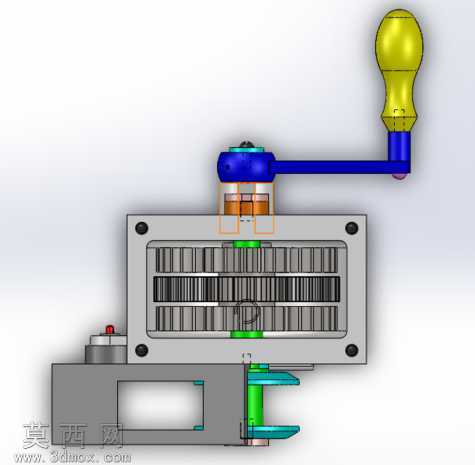

本作品为手动旋转磨削工具的三维建模设计，整体采用SolidWorks完成全参数化建模，通过装配体环境完成各零部件的配合约束，还原了手摇式旋转磨床的完整机械结构。建模过程中首先对核心功能模块进行拆分，分别构建手摇驱动组件、磨削执行组件、工作台夹持组件、机身支撑组件四大模块，各零件建模时严格遵循机械加工的尺寸规范，对轴类零件的倒角、孔位的公差配合位、铸件外壳的拔模斜度都做了精细化还原，确保模型可直接导出工程图用于生产参考。渲染阶段采用哑光金属材质模拟机身铸铁外壳的质感，对摇柄的木质握把做了木纹纹理与半哑光清漆的材质叠加，磨削砂轮部分采用黑色磨砂橡胶与白色刚玉磨料的分层材质，夹持底座的螺杆、旋钮分别做了镀锌金属与乳白色胶木的材质区分，通过三点布光方案突出机械结构的层次感，阴影参数调整为软阴影以还原工业产品展示的真实质感。结构设计上采用手摇曲柄通过齿轮组传递扭矩带动砂轮旋转，无需外接动力源即可实现手动磨削作业，机身下方的C型夹座配合升降锁紧螺杆，可将设备稳固夹持在工作台边缘，适配不同厚度的桌面安装需求，砂轮外侧设置了可调节的工件托架，方便手持工件进行精准磨削作业，整体结构紧凑，传动路径简洁，手动操作的力臂设计符合人体工程学，摇转时受力均匀无卡顿。设计思路围绕小型手动磨削工具的便携性与实用性展开，在保证结构强度的前提下尽可能简化零件数量，降低生产制造成本，各易损件如砂轮、锁紧旋钮都采用快拆结构设计，方便后期维护更换，模型完成干涉检查后确认各运动部件无碰撞，转动行程符合手动操作的合理范围，可作为小型手动磨具设计、机械基础教学演示的参考模型。
