电动自行车后挡泥板结构设计模型

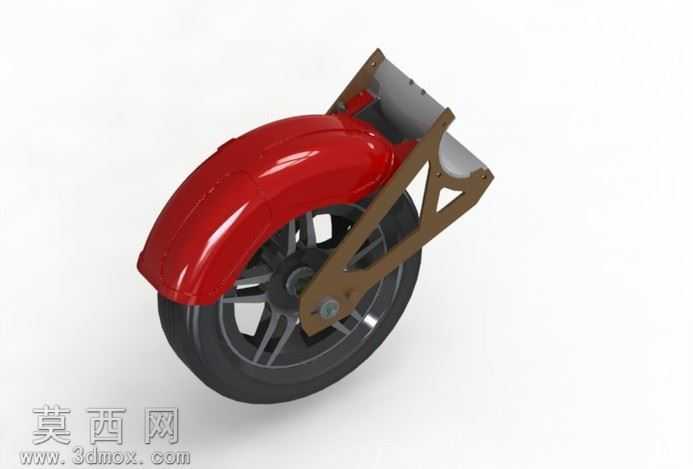

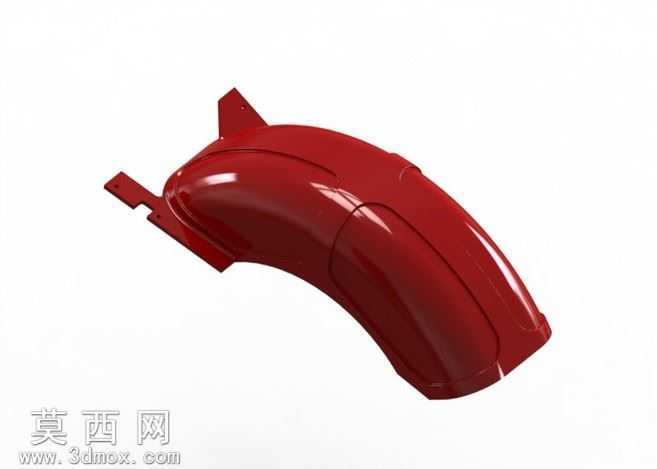

本模型为两轮电动自行车配套的后挡泥板三维设计作品，整体采用曲面建模逻辑完成主体造型构建，建模过程中优先保障曲面的顺滑连续性，针对挡泥板覆盖后轮的弧形主体区域，通过多段曲率连续的曲面拼接完成造型，还原了实车挡泥板贴合后轮轮拱弧度的形态特征，能够在车辆行驶过程中有效阻挡后轮带起的泥水、砂石飞溅，保障骑行者与车身后部的整洁。模型在结构设计上充分考虑注塑生产的工艺可行性，采用两片式模具的分模思路进行结构拆分，整体壁厚控制均匀，避免出现壁厚差异过大导致的注塑缩痕、翘曲等生产缺陷，主体曲面的拔模角度经过反复校验，确保开模过程中不会出现结构卡滞，能够顺利完成脱模工序。挡泥板前端延伸出两个带安装孔的固定支耳，支耳位置经过受力校核，可通过标准紧固件直接与车架后部的安装点位完成适配固定，安装后结构稳固，能够承受日常骑行过程中的颠簸振动，不会出现松动移位的问题。模型表面设置了内凹的造型筋线，既丰富了外观的视觉层次，也通过筋位结构提升了挡泥板整体的结构强度，降低日常使用中受外力挤压出现开裂变形的风险。材质设定上匹配量产车型常用的改性PP塑料材质，渲染阶段赋予了高光亮面的红色车漆质感，还原了民用两轮车挡泥板常见的外观效果，表面反光效果自然，能够清晰呈现曲面的光影过渡，直观展现产品的最终外观状态。整体模型重量控制在445克左右，在满足结构强度与使用功能的前提下尽可能降低零件自重，减少不必要的材料消耗，兼顾了生产经济性与使用实用性，适配民用两轮代步车的配件设计需求，可用于产品开模前的结构验证、外观方案评审以及整车装配的干涉校验环节。
