环形扼流线圈电感组件结构设计

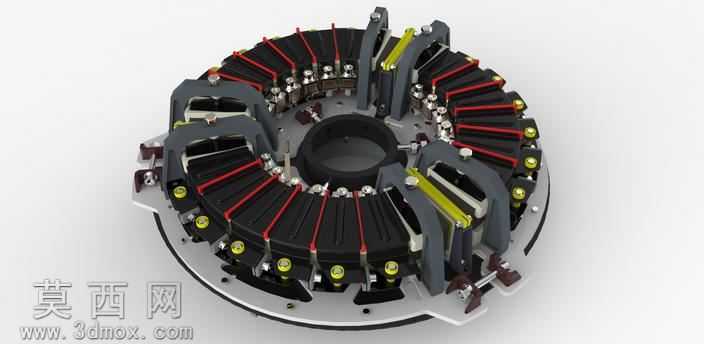

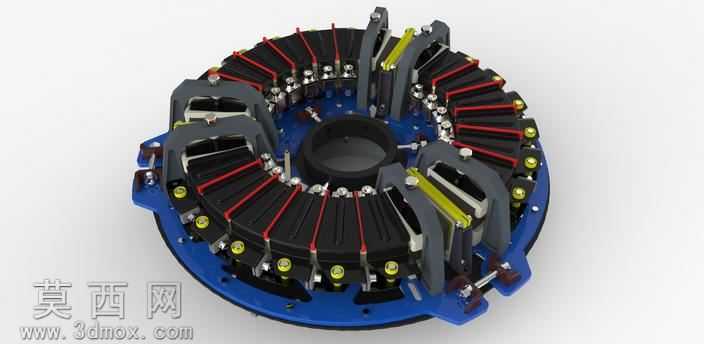

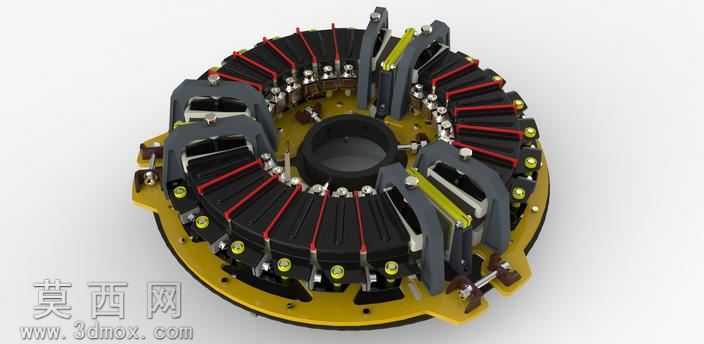

本作品为环形扼流线圈电感组件的三维建模设计，整体采用环形对称排布结构，依托三维建模软件完成全参数化零件构建与整机装配，完整还原了扼流线圈的实际功能结构与装配逻辑。建模过程中首先搭建中心环形磁芯基体，作为整个组件的承载核心，磁芯采用中空环形结构，既满足磁路闭合的电磁设计要求，也为周边组件的排布预留了合理的安装空间。围绕磁芯周向均匀排布多组绕组单元，每组绕组单元包含黑色绝缘骨架、红色漆包绕组、黄色定位紧固件与灰色夹持支架，建模时对绕组的排线走向、绝缘骨架的卡槽结构、紧固件的螺纹细节都做了精细化还原，确保各零件之间的装配间隙符合实际生产公差要求，不存在干涉错位问题。组件外侧设置多组灰色弧形夹持支架，支架通过底部的金属固定件与环形安装底座连接，底座上预留了对应位置的安装孔位，可直接适配电路板或设备舱的安装需求，支架上的黄色调节旋钮结构也做了可动性的装配约束，还原实际产品的松紧调节功能。材质渲染阶段，针对不同零件的物理属性匹配对应材质：磁芯部分采用哑光铁氧体材质，还原磁性材料的磨砂质感；绕组漆包线采用半光泽红铜包覆绝缘漆材质，表现漆包线的色泽与绝缘层质感；金属紧固件采用镀锌亮面金属材质，突出金属零件的反光特性；绝缘骨架与夹持支架采用哑光工程塑料材质，还原工业塑料的哑光质感，整体渲染效果层次分明，各结构部件辨识度高。设计思路上严格遵循扼流线圈“阻高频通低频”的功能需求，环形对称的绕组排布可以保证各方向电磁力均衡，减少工作过程中的振动与电磁干扰，分层式的夹持结构既可以固定绕组位置避免松散，也能提升组件整体的散热效率，中空的中心结构可方便线束穿过或适配安装轴，满足不同场景下的安装使用需求。整个模型的结构拆分完全符合实际生产的装配流程，可直接用于产品结构验证、装配教学演示或者电磁仿真的结构参考。
