双向筒式液压避震器三维结构设计

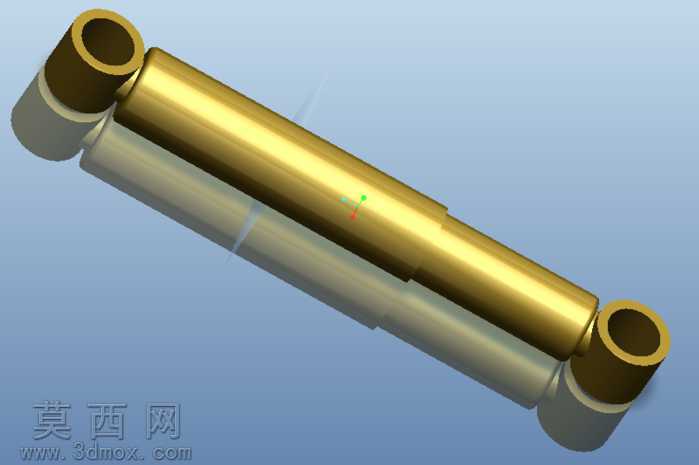

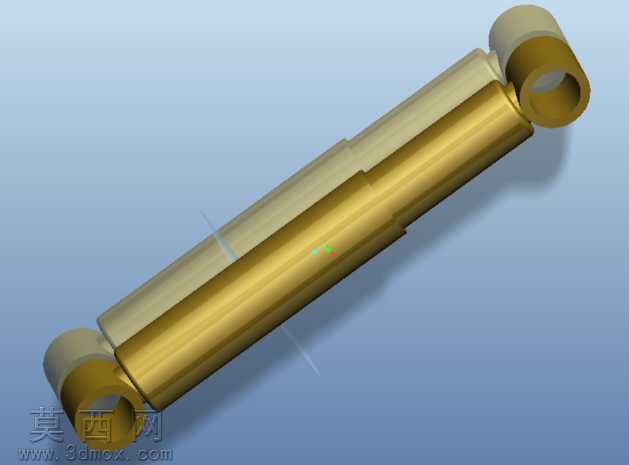

本作品为双向筒式液压避震器的三维数字化模型，建模阶段采用PTC Creo Elements软件完成全参数化构建，全程遵循机械设计的装配基准统一原则，以避震器的中心轴线为核心装配基准，依次完成工作缸筒、储油缸筒、活塞组件、导向座、上下连接吊耳的独立零件建模与虚拟装配。模型构建过程中严格还原真实液压避震器的尺寸比例关系，对缸筒的阶梯式变径结构、端部连接环的同轴度公差、活塞与缸壁的配合间隙都做了精准的参数化约束，确保各零件间不存在干涉问题，可直接用于后续的工程图导出、运动仿真分析或3D打印验证。材质与渲染阶段，针对不同零件的实际材质属性做了差异化的材质球配置：内外两层缸筒分别赋予抛光黄铜与哑光磨砂金属材质，黄铜材质调整了金属度、粗糙度与反射参数，还原出金属加工后的亮面金属光泽，哑光金属部分则模拟了储油缸筒表面的氧化处理质感；上下两端的连接吊耳采用硬质工程塑料与金属嵌套的复合材质表现，区分出衬套与金属吊环的材质差异；渲染时采用柔和的环境天光作为主光源，搭配两个辅助面光消除模型暗部死黑，开启环境光遮蔽效果强化零件间的结构层次感，让缸筒的阶梯轮廓、连接部位的嵌套结构都能清晰呈现。结构设计上，该避震器采用典型的双筒式液压阻尼结构，内层工作缸用于容纳阻尼油与活塞组件，外层储油缸用于储存多余油液与补偿活塞运动带来的容积变化，上下两端的带衬套吊耳结构可实现与车架、悬挂部件的铰接连接，能够在承受轴向载荷的同时适应小角度的摆动需求，活塞与缸筒的配合段做了等直径的精度设计，还原真实避震器的密封配合结构，整体模型完整复现了液压避震器的核心构造，可用于机械原理教学、悬挂系统匹配设计、产品结构展示等场景，建模过程中对所有圆角、倒角等工艺细节都做了还原，避免出现尖锐的非工艺棱角，让模型更贴近实际工业产品的生产制造要求。
