手压式球形喷雾瓶三维结构设计

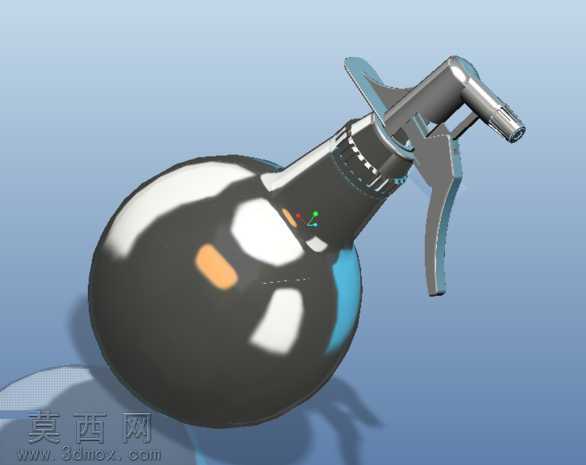

本作品为手压式球形喷雾瓶的三维建模设计，整体采用PTC Creo Elements完成全参数化建模流程，建模过程中优先遵循产品实际生产的尺寸逻辑，对各部件的装配公差进行了预留设定，保障模型可直接对接后续的结构验证与开模参考需求。模型整体分为球形储液瓶身、按压式喷头组件两大核心模块，瓶身部分采用回转曲面建模思路，通过多段样条曲线拟合出饱满的球形轮廓，在瓶身与喷头衔接的位置设计了带螺纹的收口结构，螺纹参数采用通用日化包装瓶的标准牙距规格，可适配市面常见的喷头配件，瓶身表面预留了标签张贴的平整区域，同时在曲面转折处做了微小的圆角过渡处理，避免实际生产中出现应力集中的问题。喷头组件部分拆解为压杆、扳机、喷嘴、导流管、锁紧环、密封胶圈多个独立零件，每个零件都按照实际装配关系设置了对应的配合约束，压杆的转动轴位置做了限位结构设计，可模拟真实按压过程中的行程范围，喷嘴内部的导流腔做了细化的流道建模，还原了喷雾头将液体打散雾化的内部结构形态。材质渲染阶段，瓶身主体采用高光亮面黑色塑料材质，调整了材质的反射粗糙度参数，模拟硬质PET塑料的表面质感，在瓶身局部添加了半透蓝色的视窗区域，可直观观察内部储液量，视窗材质调整了透光率与折射参数，还原半透明塑料的视觉效果；喷头部分采用哑光银灰色金属质感与深灰色工程塑料材质搭配，金属部分调整了高光反射强度，模拟锌合金喷头的金属质感，塑料扳机部分添加了细微的磨砂纹理，提升握持区域的真实感，密封胶圈采用黑色软胶材质，调整了材质的凹凸参数模拟橡胶表面的细微质感。设计过程中充分考虑了产品的人机交互属性，扳机的弧度按照手指握持的自然形态做了曲面优化，按压行程设置在符合人体工学的舒适区间，球形瓶身的直径设置适配单手握持的尺寸范围，整体结构无多余的冗余设计，各部件的拆分逻辑符合实际产品的装配流程，既还原了手压喷雾瓶的完整外观形态，也完整复现了内部的装配结构与连接关系，可用于产品结构演示、日化包装设计参考、3D打印实物验证等多个场景。
