推拉式便携U盘外观结构三维设计

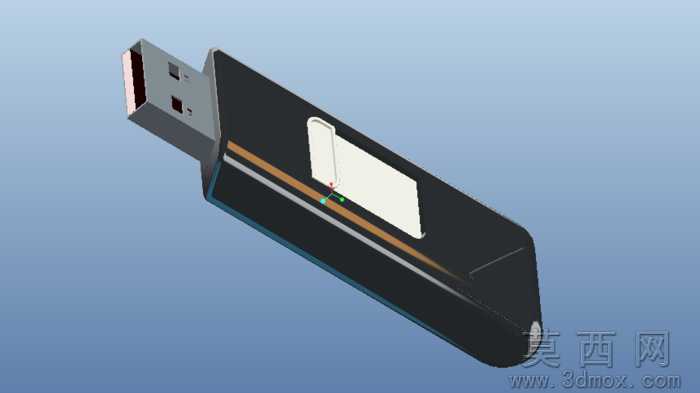

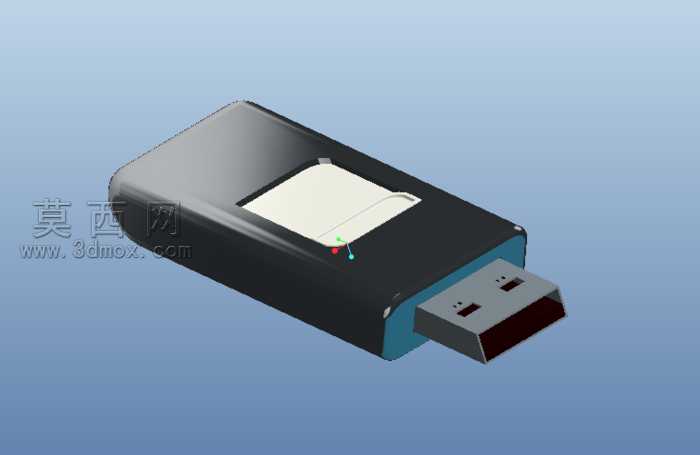

本作品为推拉式便携U盘的三维设计模型，建模阶段首先梳理产品的核心组成结构，将整体拆分为塑料外壳主体、内置存储模组、伸缩式USB公头、滑动推块四个核心模块，先通过基础草绘绘制各部件的截面轮廓，结合拉伸、倒角、拔模等基础特征完成各零件的基础实体构建，针对外壳的圆角过渡、推块的防滑纹理、USB金属接头的引脚凹槽等细节，采用曲面切除、阵列、扫描等进阶特征完成精细化处理，确保各部件的尺寸公差符合装配要求，滑动推块与外壳的滑槽配合间隙控制在合理范围，既保证推拉操作的顺畅度，又避免出现松动晃动感。材质与渲染阶段，针对不同部件的物理质感做了区分设置：外壳主体采用哑光黑色硬质塑料材质，调整粗糙度参数模拟磨砂塑料的漫反射效果，边缘处添加轻微的磨损质感提升真实度；滑动推块采用奶白色亮面塑料材质，添加轻微的反光属性与主体形成视觉区分；USB金属接头采用抛光不锈钢材质，调高金属度与反射参数，还原金属接头的冷硬光泽，接头内部的绝缘胶芯采用深棕色硬质塑料材质，引脚部分做了金属镀镍的质感处理。场景搭建采用简洁的渐变浅蓝色背景，添加柔和的三点布光，主光从斜上方45度照射突出产品的轮廓立体感，辅光弱化阴影的生硬感，轮廓光勾勒产品边缘避免与背景融合，最终渲染效果清晰展现产品的外观形态与结构细节。设计思路上围绕便携性与实用性展开，整体采用圆润的边角处理避免握持时的硌手感，推拉式结构无需额外配备保护帽，避免了保护帽丢失的问题，整体尺寸控制在常规U盘的合理范围内，兼顾了口袋携带的便利性与结构的耐用性，各部件的装配逻辑完全还原量产U盘的实际结构，可用于产品外观验证、结构演示或者相关教学场景使用。
