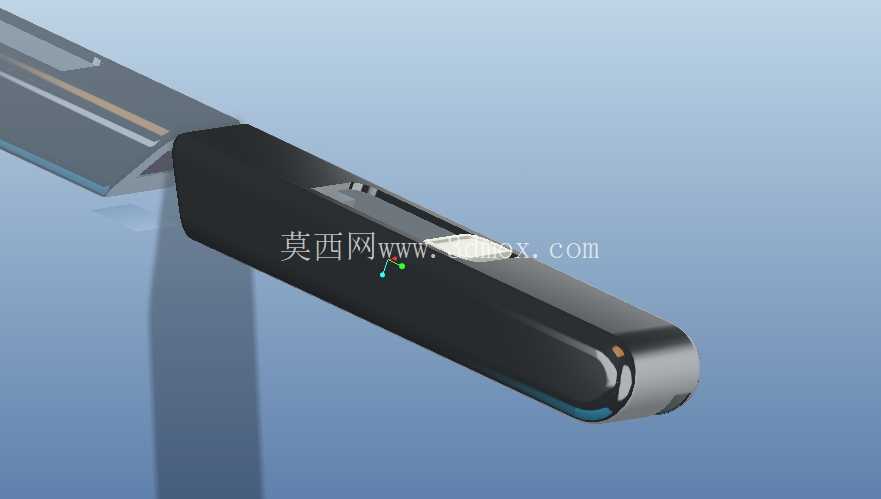

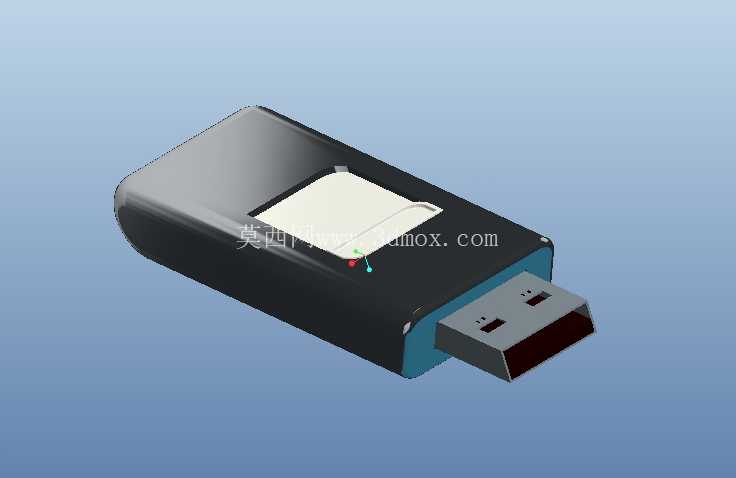

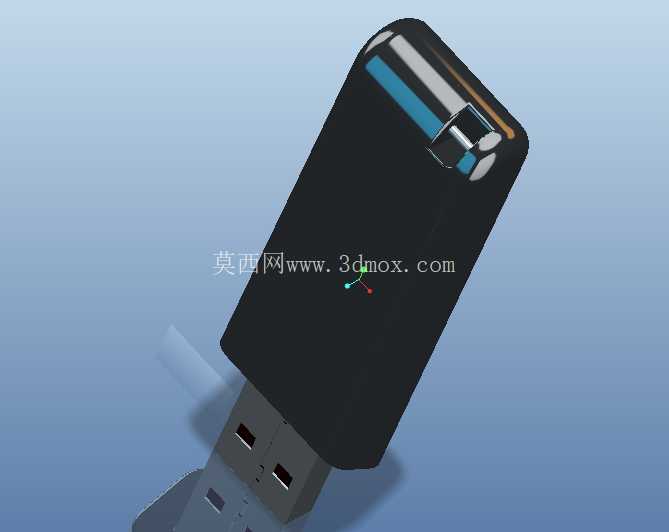

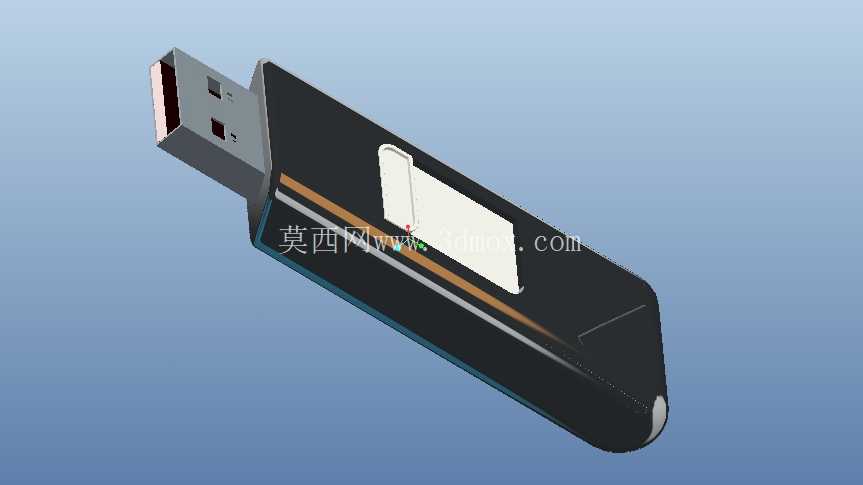

推拉式便携U盘结构三维数模设计

日常办公场景中，便携存储设备始终是跨设备数据传输的核心载体，这款推拉式U盘的结构设计，完全围绕日常高频使用的痛点展开优化。从实际使用场景来看，这类存储设备常被用于不同办公电脑间的设计图纸拷贝、生产现场工艺参数文件传输、外出参会时的资料携带，因此设计阶段首先要规避传统盖帽式U盘的盖帽丢失问题，采用内置推拉式结构实现USB插头的伸缩收纳，无需额外搭配保护盖帽，单手即可完成推出与收回操作，适配生产现场操作人员戴薄劳保手套时的操作需求，避免小零件遗失带来的接口进灰、接触不良等问题。

从功能特性维度拆解，整个壳体采用上下扣合的装配结构，外壳主体做了圆角过渡处理，边缘无尖锐棱角，放置在工装裤口袋、工具包夹层时不会勾刮织物，也能降低跌落时的应力集中。外壳表面预留了防滑纹理区域，插拔USB接口时手指与壳体的接触摩擦力足够，不会因为手汗或者表面沾有少量车间油污出现打滑，导致插拔施力不当损坏接口引脚。内部的PCB安装槽做了定位筋设计，闪存芯片与主控板卡入槽位后无需额外打胶即可完成径向固定，推拉滑块与壳体之间设置了两段式定位卡点，插头完全收回时卡点锁定避免滑出刮伤其他物品，插头完全推出时卡点锁定保证插入电脑接口时不会回缩，保证插接稳定性。

设计思路上，优先平衡了结构强度与整体体积，壳体壁厚控制在1.2mm，既满足日常携带时的抗挤压要求，不会因为和钥匙、工具刀等物品同放出现壳体开裂，又将整体外形控制在适合单手握持的尺寸范围内。USB插头部分严格遵循通用串行总线的接口尺寸规范，金属外壳的弹片位置、引脚间距完全符合通用接口标准，可适配台式机前置USB口、笔记本侧边接口、工业设备前置数据口等不同安装场景，不会因为接口公差问题出现插不进或者接触松动的情况。尾部预留了挂绳孔位，可搭配挂绳挂在工牌挂扣、钥匙串上，降低遗失概率，挂绳孔的位置做了加厚处理，承受5kg拉力不会出现断裂。

安装边界方面，内部PCB的安装空间预留了0.3mm的装配公差，不同批次的闪存板只要尺寸在标准范围内均可顺利装入，上下壳体扣合后接缝处的错位量控制在0.1mm以内，不会出现明显的拼缝刮手问题。推拉滑块的行程经过反复校核，推出后USB金属插头的外露长度完全满足接口插接深度要求，收回后插头完全藏于壳体内部，不会有金属部分外露刮伤其他物品。壳体内部还预留了小型防水胶圈的安装槽位，若有更高防护需求可加装胶圈实现日常泼溅防护，适配车间多尘、偶尔有液体泼溅的使用环境。整个结构没有采用复杂的异形曲面，模具成型时脱模顺畅，量产时的良品率更高，后期如果需要做表面丝印标识，壳体正面的平面区域足够放置品牌标识与容量标注，不会因为曲面导致丝印模糊。
