代托纳原型赛车管状车架结构设计

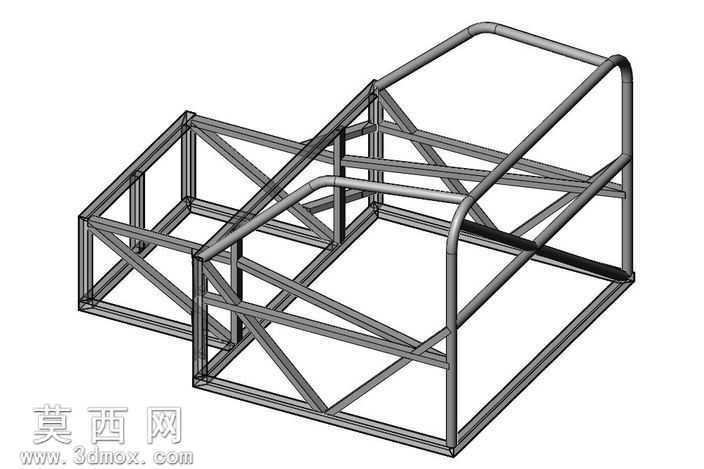

本作品为代托纳原型赛车底盘车架三维建模成果，参考2002-2006款Brumos保时捷赛车底盘结构进行设计开发，整体采用空间管阵式桁架结构，通过三维建模软件完成全参数化搭建，精准还原了DP级赛道日赛车的底盘力学布局。建模过程中首先依据赛车赛事规则确定座舱防滚笼的核心轮廓尺寸，对主防滚环、前防滚支杆、侧边防撞梁、底盘主纵梁等核心受力构件进行管径与壁厚的参数化设定，所有管件交接处均做相贯线精准裁切处理，保证焊接装配的贴合精度，避免建模过程中出现构件干涉、虚接等问题。结构设计上采用商业化通用赛车配件适配思路，摒弃专属定制构件的高成本方案，预留了保时捷G50、Mendeola序列式变速箱等市售传动总成的安装点位，同时兼容保时捷、福特Coyote、通用LS系列等多款市售高性能发动机的舱体安装空间，悬架安装位也按照市售主流赛车后悬架组件的安装尺寸做了标准化预留，大幅降低实车制造的配件采购成本。渲染阶段采用金属管材哑光材质，对管件焊缝位置做了细腻的质感处理，通过等轴测视角清晰展现车架的空间受力传力路径：前部桁架结构负责承接前悬架冲击力与前舱部件载荷，中部座舱区域通过环绕式防滚笼结构形成高刚性乘员保护舱，后部桁架结构用于固定动力总成与后悬架组件，斜向布置的加强管件有效抵消车架在弯道、制动工况下的扭转形变，整体结构在保证轻量化的同时实现了极高的扭转刚度，完全满足赛道竞速的高强度使用需求。建模过程中对每一处管件的连接节点都做了受力优化，避免出现应力集中的锐角连接结构，所有弯折管件均按照实际弯管工艺的最小弯折半径进行建模，保证设计方案具备实际生产落地的可行性，无需额外调整即可直接导出工程图纸用于管材切割与焊接组装。
