黄铜外丝宝塔气液软管接头喷管管

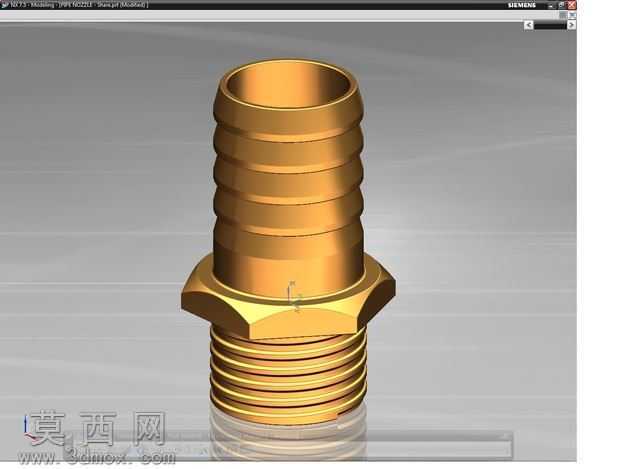

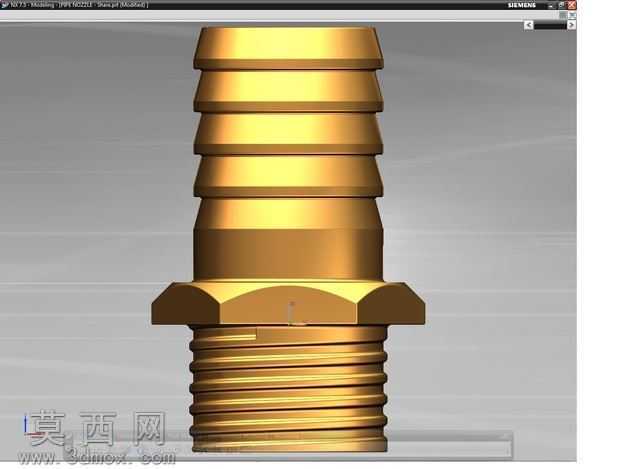

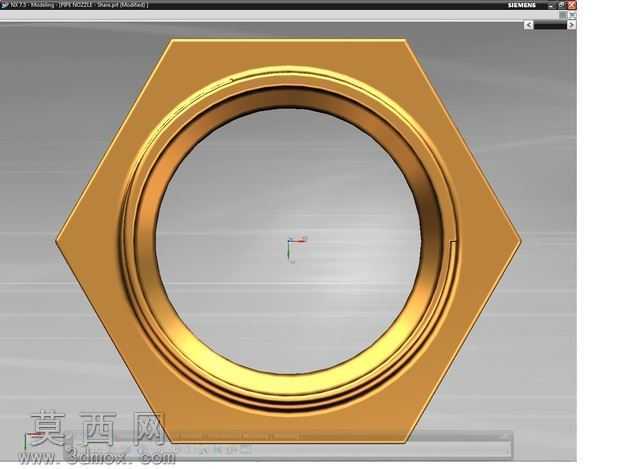

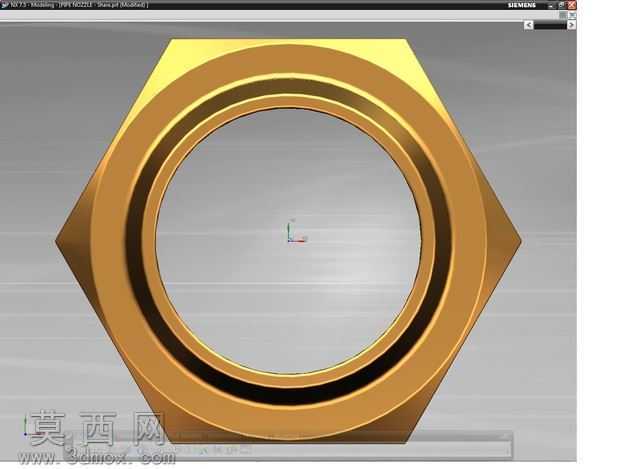

该喷管管三维模型采用NX软件完成全参数化建模，建模过程严格遵循五金管路接头的实际生产尺寸规范，整体结构分为三个核心功能区段，分别为下端外螺纹连接段、中部六角拧动台阶段、上端宝塔竹节插接段。建模阶段首先以旋转凸台命令生成接头的主体回转基体，精准控制各段的直径、长度公差匹配通用管路配件的行业标准，下端外螺纹采用螺旋线扫描切除方式生成标准管螺纹，牙型角、螺距参数完全符合气动液压管路的连接密封要求，保证与对应内螺纹配件的装配兼容性。中部六角台采用正六边形拉伸与主体布尔合并生成，六角对边尺寸匹配标准扳手的拧动规格，棱边做微小倒圆角处理还原真实五金件的加工倒角特征，避免应力集中的同时还原实际零件的工艺细节。上端宝塔段采用多道环形凸肋结构，每道凸肋的截面为圆弧过渡的梯形结构，凸肋外径略大于适配软管的内径，保证插接后软管被凸肋卡紧实现密封防脱，凸肋之间的凹槽深度均匀，适配喉箍的捆扎定位需求。材质渲染阶段赋予模型黄铜金属材质，调整金属粗糙度、反射参数还原黄铜管件的暖金色金属质感，添加轻微的表面拉丝纹理模拟实际机加工后的表面状态，场景中添加柔和的环境反射与底部倒影效果，提升模型的真实感。设计思路围绕气液管路的扩展连接需求，兼顾螺纹连接的密封性与宝塔插接的便捷性，整体结构无冗余特征，所有尺寸参数可编辑调整，能够适配不同通径规格的软管连接场景，可用于气动系统、供水系统、低压输气系统的管路布局装配仿真，也可作为五金配件产品展示、管路安装示意的三维素材使用，模型结构完整，细节还原度高，能够直接导入各类三维装配场景完成管路对接的模拟验证。
