户外砖砌烧烤台带排烟屋顶结构设计

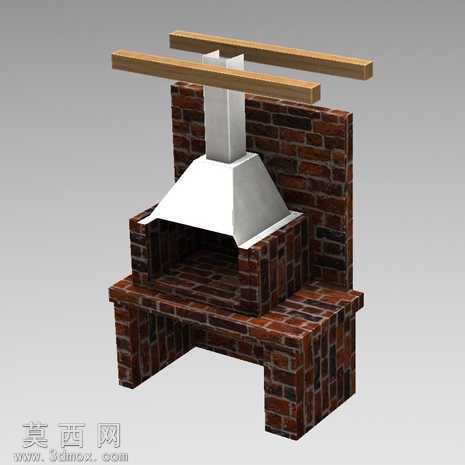

本作品为户外休闲场景使用的砖砌烧烤台三维模型，采用SolidWorks2013版本完成全参数化建模，整体结构还原真实户外自建烧烤台的构造逻辑，兼顾实用性与视觉真实感。建模过程中首先搭建整体基准坐标系，以烧烤操作台面为核心基准面，依次拆分出台体支撑结构、砖砌炉膛、背部挡火墙、顶部排烟集烟罩、屋顶支撑横梁五大核心模块，各模块间采用贴合约束与同轴心约束完成装配，保证整体结构无干涉、尺寸比例符合日常使用的人体工程学要求。材质渲染层面，台体、炉膛、挡火墙部分采用仿古红砖纹理材质，砖缝间添加深色水泥勾缝细节，还原手工砌筑的粗糙质感，砖块纹理的排布遵循真实砌墙的错缝铺设规则，避免纹理重复带来的失真感；排烟集烟罩采用哑光白铁皮金属材质，添加轻微的使用磨损痕迹与边缘折边工艺细节，还原金属钣金件的加工特征，集烟罩采用上窄下宽的四棱台结构，能够有效聚拢炉膛内上升的油烟，引导油烟向上通过顶部方形排烟管排出；顶部两根平行木质横梁采用做旧实木纹理，添加自然木纹走向与轻微的使用色差，模拟户外长期使用的木质构件状态，横梁横跨在挡火墙上方，既作为烧烤屋顶的支撑结构，也可临时悬挂烧烤工具。结构设计上，台体采用左右对称的落地支撑腿，中间预留出腿部活动空间，操作台面高度符合站立操作的舒适高度，炉膛内部预留炭火放置空间，背部挡火墙高度高于炉膛开口，能够有效阻挡炭火飞溅与强风直吹，集烟罩与排烟管的衔接处做密封过渡处理，保证油烟导流顺畅，整体结构无需额外复杂连接件，可直接参照模型完成实体砌筑与构件安装，适合庭院、户外休闲区域的烧烤设施搭建参考。
