L298N电机驱动板结构三维建模作品

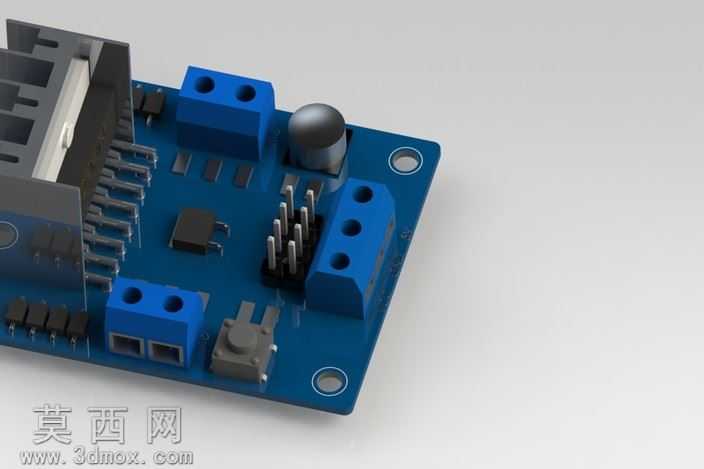

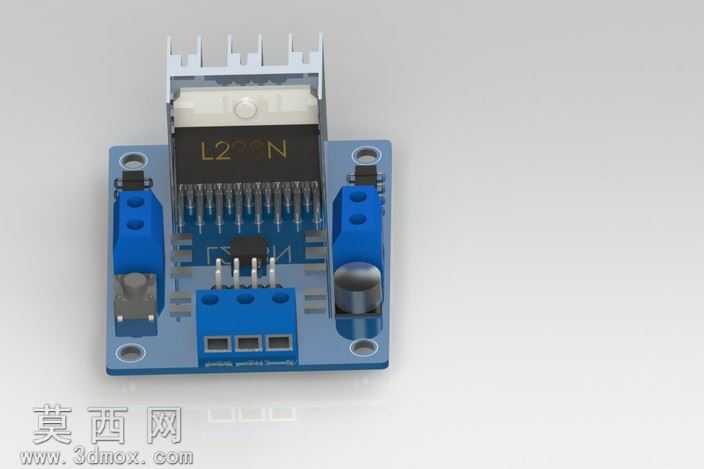

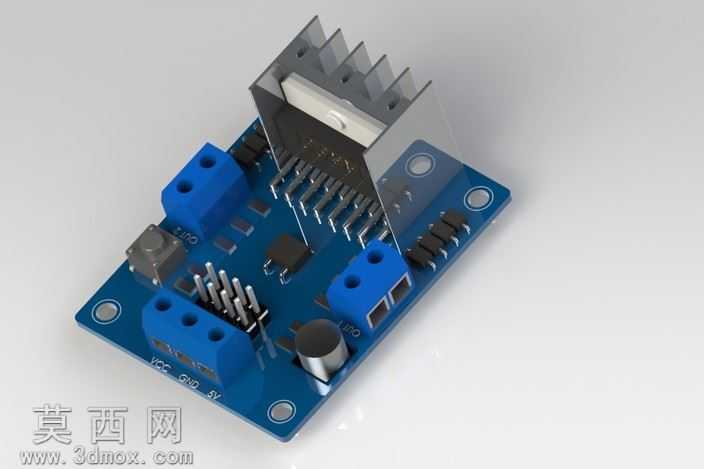

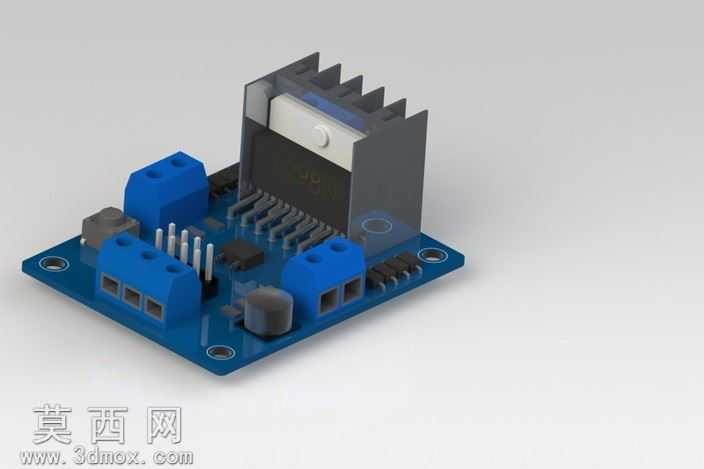

本作品为L298N电机驱动模块的高精度三维建模成果，建模过程中严格参照实物模块的尺寸比例与结构特征，在三维软件中先完成PCB基板的基础轮廓搭建，精准还原基板四角的安装固定孔位、边缘走线对应的物理结构分区，确保基板长宽厚参数与实物完全匹配。针对板载核心L298N芯片，先构建芯片本体的塑封外壳结构，还原芯片引脚的排列间距、引脚粗细与伸出长度，同时为芯片上方的散热片做独立结构建模，还原散热片的鳍片排布、厚度与倾斜角度，还原散热片与芯片表面的贴合安装结构，还原散热片的金属质感与安装卡扣结构。针对板载的蓝色接线端子，分别还原不同引脚数量的端子座结构，包括端子的塑料基座、接线孔位、固定螺丝孔的细节，区分电源输入端子、电机输出端子的不同尺寸与安装位置，还原端子在基板上的焊接固定点位。同时完成板载其他元器件的建模：包括电解电容的圆柱本体与顶部防爆压痕结构、贴片电阻电容的微小长方体结构、电源指示灯的灯珠结构、板载按键的方形按键帽与底座结构、排针的针脚与塑料基座结构，所有元器件的安装位置均参照实物PCB布局精准对位，无位置偏移。材质渲染阶段，为PCB基板赋予深蓝色阻焊层材质，还原基板表面丝印标识的凹凸质感，为散热片赋予哑光铝合金材质，还原金属表面的细微磨砂纹理，为接线端子赋予蓝色工程塑料材质，还原塑料表面的哑光质感，为排针、引脚赋予亮面金属材质，为电解电容赋予黑色塑壳与银色金属顶盖材质，通过光影调整突出不同元器件的材质差异。结构设计上还原模块的功能分区逻辑：功率驱动区、接线区、控制信号区的物理分隔清晰，还原模块的实际安装适配性，可直接用于电子项目的结构装配验证、教学演示场景，建模过程中对所有小尺寸元器件做了合理的细节简化，在保证视觉还原度的同时控制模型面数，兼顾渲染效果与使用流畅度。
