钢制挂锁结构三维数模设计

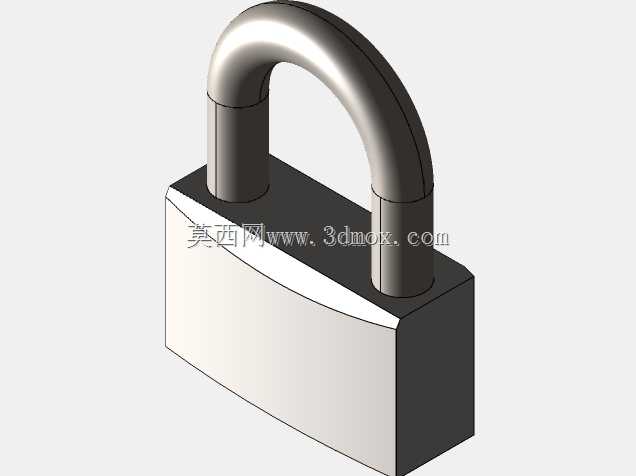

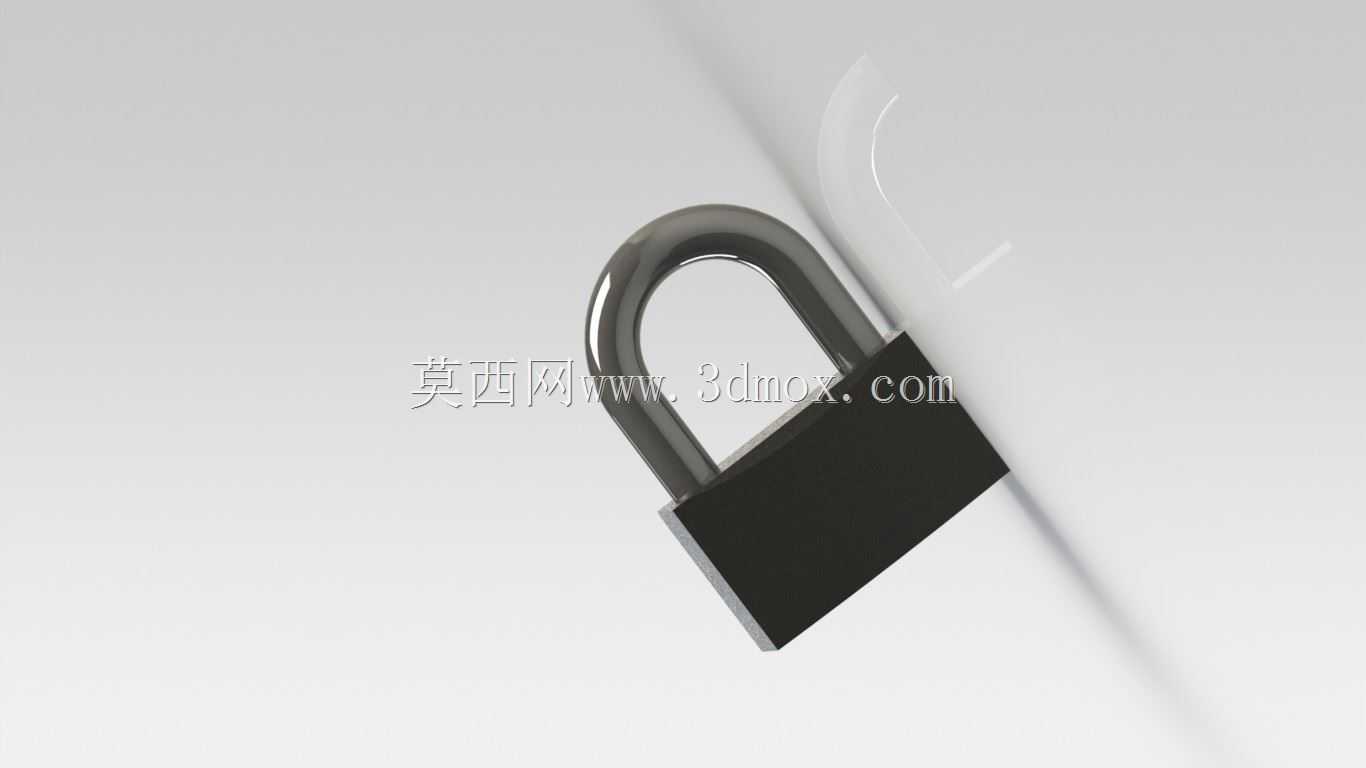

　　日常工业生产与民用场景中，挂锁是应用覆盖范围极广的安全防护五金件，从厂区设备柜门锁定、仓储货位封签、户外设施防盗，到民用行李箱包、储物柜门、户外庭院门的锁定需求，都能见到这类结构的身影。本次建模的钢制挂锁，整体采用经典的矩形锁体搭配U型锁梁结构，建模过程中优先还原了实际产品的装配逻辑与功能边界，没有做多余的艺术化夸张处理，所有结构尺寸都参考市面常规同规格挂锁的实际参数设定，锁体主体的长宽高比例控制在适配手持操作的范围，锁梁的开合角度满足常规挂装的空间需求，不会出现锁梁张开后与周边安装结构干涉的问题。从功能特性来看，这款挂锁的锁体采用实心钢制结构，锁梁为表面硬化处理的合金钢材质，建模时还原了锁梁与锁体内部锁止结构的配合关系，

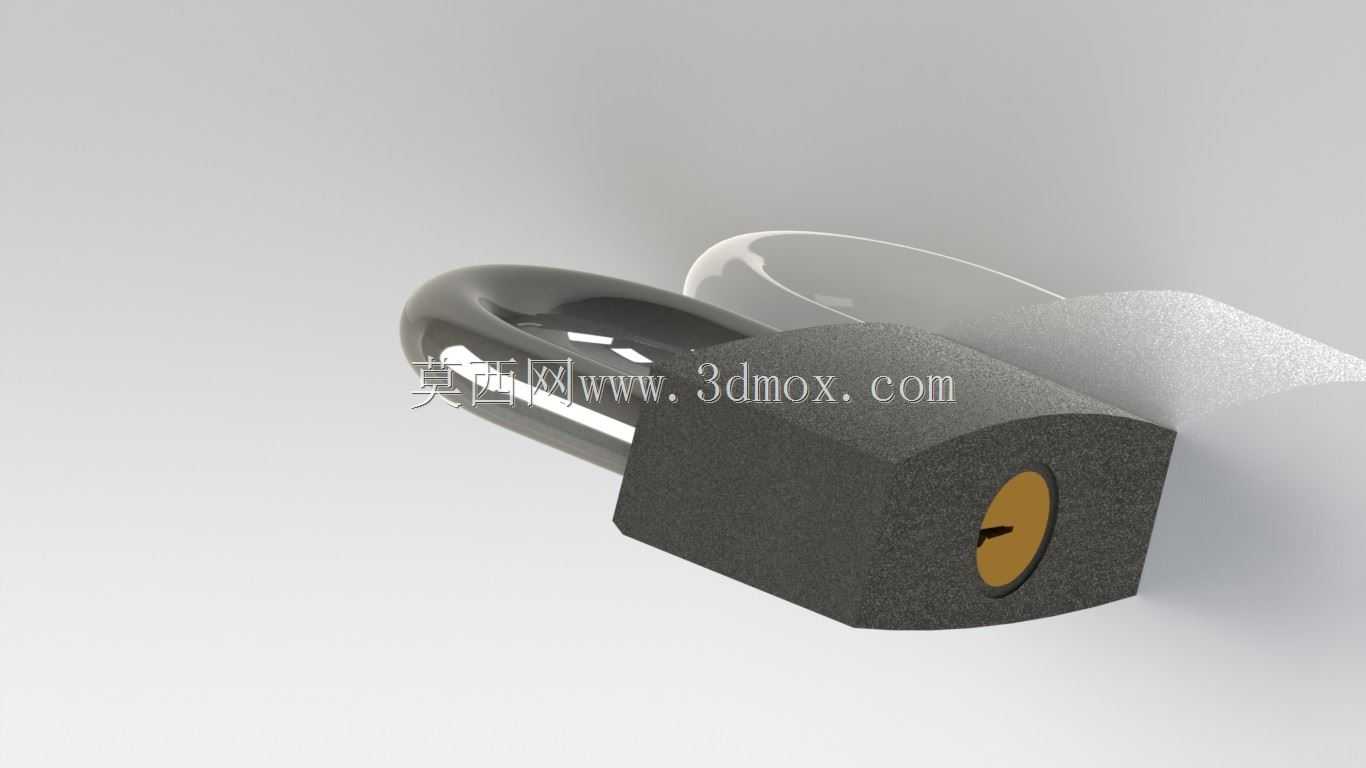

　　锁梁插入锁体的两段长度一致，锁止卡槽的位置与内部锁舌的行程完全匹配，能够保证锁止状态下锁梁无法被强行拔出。设计思路上，优先考虑了实际使用中的耐用性需求，锁体的所有棱边都做了小半径的圆角处理，既避免了加工过程中的应力集中问题，也能防止使用过程中尖锐棱边划伤操作人员；锁梁与锁体的配合间隙控制在合理范围，既保证锁梁开合顺畅无卡滞，也不会因为间隙过大导致异物容易进入锁体内部造成锁具卡涩。在安装边界的考量上，这款挂锁的锁梁内空尺寸适配常规厚度的锁鼻、柜门搭扣结构，不需要额外定制配套的安装件就能直接适配市面多数通用的锁具安装位，锁体底部的钥匙孔位置做了下沉式的结构设计，能够在户外使用时减少雨水、灰尘直接灌入锁芯的概率，提升户外场景下的使用寿命。

　　建模过程中对锁体内部的锁舌、弹簧等传动结构也做了等比例还原，没有省略内部的功能部件，能够直观展示挂锁从解锁到锁止状态下内部零件的运动过程，对于刚接触五金锁具结构设计的从业者来说，可以直接参考这个数模理解挂锁的工作原理，也可以在这个基础结构上调整尺寸参数，衍生出不同规格、不同安全等级的挂锁产品。不同于很多只做外观的概念模型，这个数模的所有配合面都按照实际装配公差做了预留，锁梁的转动轴位置、锁舌的滑动轨道、弹簧的安装位都符合实际机加工的工艺要求，不存在无法落地生产的异形结构，锁体的外壳结构可以采用冲压或者精铸工艺成型，内部的锁止零件可以采用常规的冲压、车削工艺加工，不需要特殊的定制加工设备就能完成生产。在不同场景的适配性上，

　　调整锁梁的直径和内空尺寸，就可以适配从小型箱包锁到大型工业仓储锁的不同需求，锁体表面可以根据使用场景做喷塑、镀铬、镀锌等不同的表面处理，对应室内干燥环境、户外高湿环境、沿海高盐雾环境的不同防腐需求，建模时已经将锁体外壳与内部零件做了独立的实体拆分，后续调整表面工艺或者内部结构时不需要重新搭建整体模型，只需要修改对应零件的参数即可。从结构可靠性的角度，建模时特意验证了锁止状态下的受力路径，外力撬动锁梁时的受力会通过锁梁传导到锁体内部的锁舌与锁体加强筋位置，锁体内部的加强筋结构分布在锁梁安装孔的周边，能够承受常规的撬动外力而不会出现锁体开裂的问题，锁芯的安装位尺寸适配常规的弹子锁芯结构，也可以根据需求替换成密码锁芯、智能锁芯结构，不需要大幅改动锁体的主体结构。
