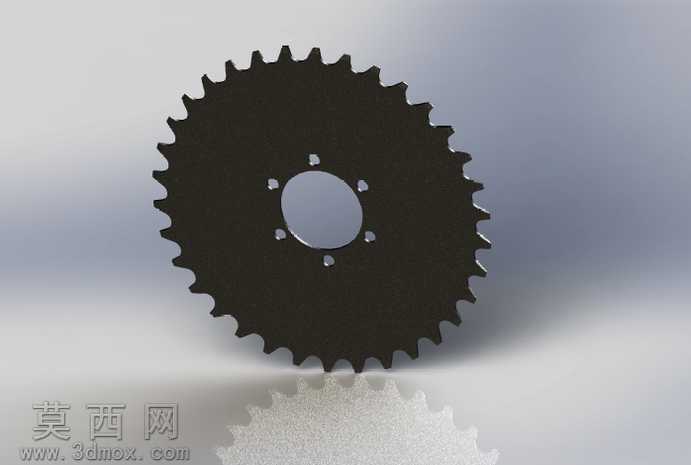

本模型为带制动安装位的传动链轮,采用三维参数化建模方式完成整体结构设计,建模过程中首先依据链轮传动的啮合标准参数,确定齿形轮廓、节距、齿顶圆与齿根圆的基础尺寸,通过草图绘制齿形的渐开线轮廓后,采用拉伸特征生成链轮的基础盘体结构。针对中心安装区域,设计了带定位小孔的中心轴孔结构,中心大孔用于适配传动轴的装配尺寸,周围均匀分布的六个小孔用于安装制动转子,实现链轮与制动部件的集成装配,无需额外加装转接构件即可完成制动功能的搭载,有效缩减传动机构的整体轴向尺寸。齿部结构建模时严格遵循链传动的啮合规范,保证每个轮齿的齿形角度、齿厚尺寸一致,避免传动过程中出现跳齿、卡滞的问题,齿根位置做了微小的圆角过渡处理,降低应力集中风险,提升链轮的承载能力与使用寿命。材质渲染阶段,链轮主体采用发黑处理的金属材质效果,模拟实际工业链轮经过表面防锈处理后的哑光黑金属质感,表面添加细微的磨砂纹理还原真实机加工后的表面状态,中心孔与定位小孔的边缘做了高光处理,体现金属切削加工后的锐利边缘质感,背景搭配浅灰色渐变环境与底部的倒影效果,清晰呈现链轮的整体轮廓与结构细节。设计思路上,该链轮将传动功能与制动安装功能集成于一体,中心区域的安装位直接预留制动转子的装配空间,可直接将制动转子安装在链轮中心位置,适配需要在传动端直接集成制动功能的自定义机械项目,整体结构紧凑,装配逻辑简单,无需复杂的转接结构即可完成组装,在保证链轮基础传动性能的前提下,拓展了部件的功能集成度,减少传动系统的零件数量,降低装配复杂度与整体重量。建模过程中对所有安装孔的位置度、齿形的形位公差做了参数化约束,可根据实际使用的链条规格、传动轴尺寸、制动转子安装尺寸快速调整参数,生成适配不同工况的同结构链轮模型,满足不同传动场景的定制化设计需求。
- 上一篇:虚拟乐高技术搭建的轮式作业机械装置
- 下一篇:多槽钢制天轮传动部件三维建模作品
- 全部评论(0)
- 模板大小 1.42 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2010,效果图,STEP/IGES,STL,其它,
- 软件分类 通用机械零部件
