透明塑料30度45度绘图三角尺套装

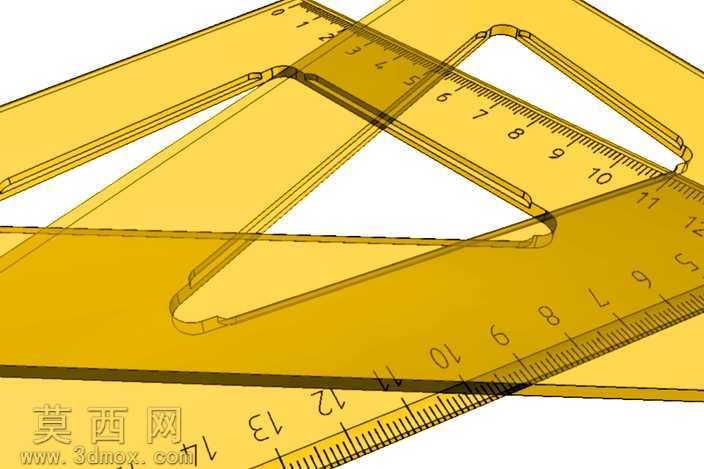

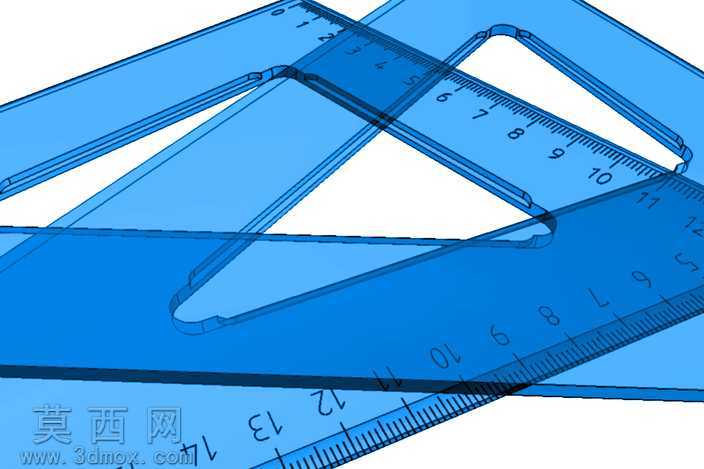

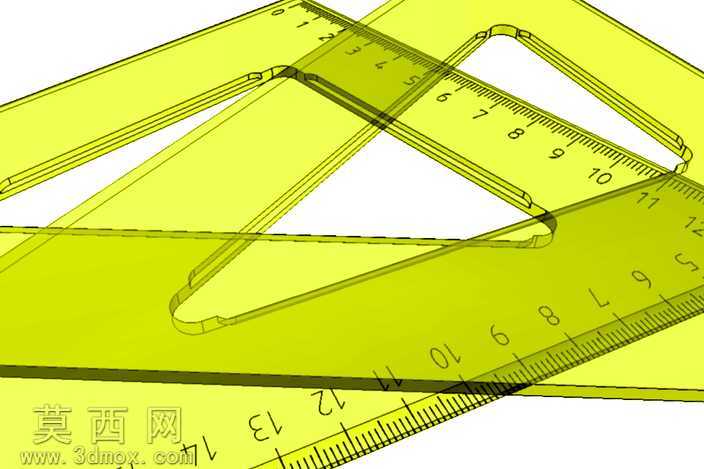

本套三角尺三维模型采用参数化建模方式完成，建模过程中严格还原日常绘图所用30°、45°两款三角尺的真实比例与结构特征，整体以透明聚苯乙烯塑料的实物形态为参考基准。建模初期先绘制两款三角尺的外轮廓草图，精准标定斜边、直角边的长度尺寸，以及对应角度的公差范围，确保尺身刻度区域的预留宽度符合常规文具的生产规范。随后对草图进行拉伸生成基础实体，针对尺身中部的镂空握持区域，通过二次草图绘制与切除操作完成结构搭建，镂空边缘做了均匀的圆角过渡处理，既还原实物的握持舒适度设计，也避免三维模型出现尖锐棱角的渲染失真问题。材质设置阶段，为尺身赋予高透明度的硬质塑料材质，调整材质的折射率、粗糙度与透光参数，模拟透明塑料在光线照射下的通透质感与轻微的蓝色调着色效果，同时还原塑料表面细微的磨砂质感，避免材质呈现过度虚假的玻璃感。刻度部分采用独立的浮雕建模方式，先在尺身表面绘制刻度线与数字标识的草图，通过浅拉伸操作生成凸起的刻度结构，为刻度赋予深灰色的哑光材质，与透明尺身形成清晰的视觉区分，刻度的间距、数字大小完全参照实物测绘数据设置，保证测量标识的准确性。渲染环节采用柔和的漫反射光源搭配辅助环境光，多角度展现三角尺叠放时的透明折射效果，清晰呈现尺身的厚度、边缘倒角以及镂空结构的细节，两款三角尺叠放的展示角度也还原了日常绘图时的使用场景，直观体现产品的形态特征。整个建模过程兼顾了外观还原度与结构合理性，既准确复刻了实物三角尺的外观细节，也保留了可用于产品演示、结构参考的完整三维数据，模型的曲面过渡自然，无破面、错面等建模问题，能够适配不同场景下的渲染与展示需求。
