Bagual5B飞翼布局无人靶机概念设计

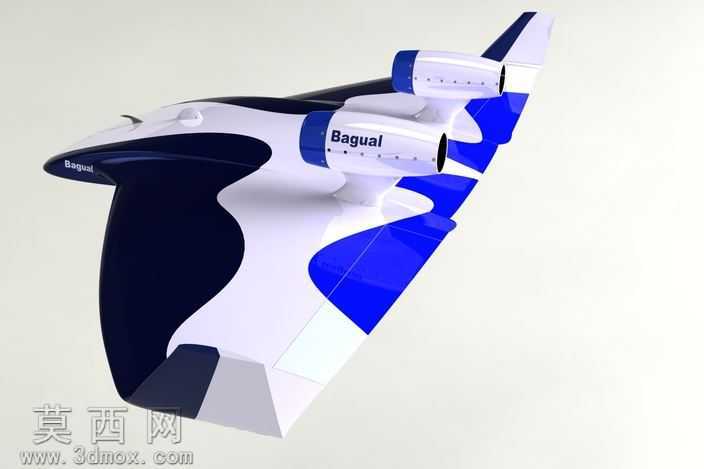

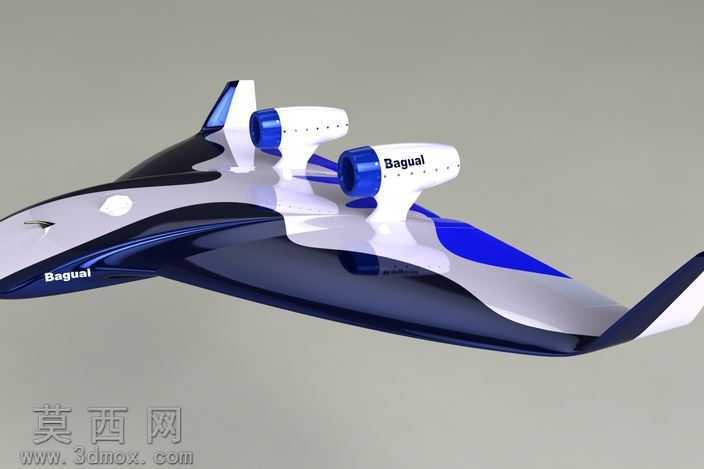

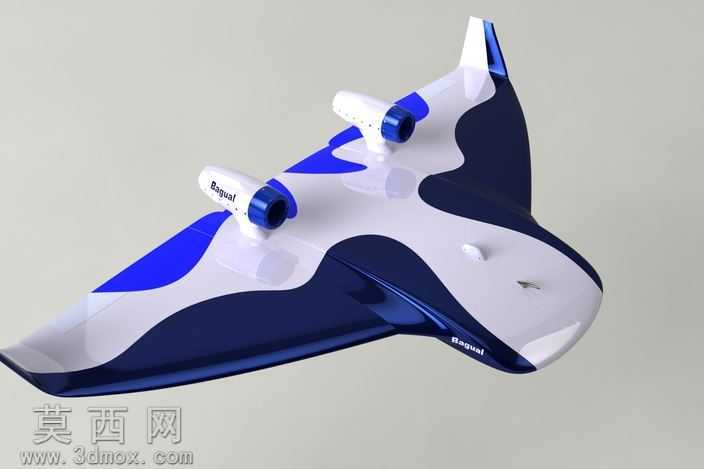

本作品为概念设计的无人靶机系统三维模型，整体采用无尾飞翼融合体气动布局，在三维建模过程中首先完成整体气动曲面的构建，通过多段样条曲线勾勒飞翼的前缘后掠角、翼身融合过渡曲面，保证翼面与机身的顺滑衔接，消除传统机身与机翼间的气动干扰结构。建模阶段对翼型剖面进行参数化控制，沿展向逐步调整翼型厚度与扭转角度，还原飞翼布局低雷达反射截面积、高升阻比的气动特性，同时对机身整体进行对称约束，保证左右气动面的结构一致性。动力系统部分建模还原了两台背负式布置的微型喷气发动机，精准刻画发动机短舱的进气道唇口、尾喷口收敛结构，以及短舱与飞翼上表面的安装过渡曲面，保证动力单元与机身的融合度，同时还原发动机外壳上的标识细节。外观材质渲染阶段，机身主体采用高光泽亮面航空涂装材质，以白、深蓝双色拼接作为主涂装，蓝色涂装沿翼面前缘、翼尖、机身下表面进行流线型分布，还原概念飞行器的科技感外观；发动机短舱部分采用白色哑光基底搭配蓝色金属质感尾喷口，与机身涂装形成视觉呼应，翼尖小翼部分采用深蓝色高光亮面材质，提升整体外观的精致度。结构设计上，飞翼上表面预留了传感器安装凸起、机载设备舱的轮廓结构，机身前缘刻画了任务传感器的安装位置，整体无外露舵面的一体化设计符合飞翼飞行器的隐身设计思路，模型同时还原了机身表面的品牌标识细节，整体曲面顺滑无破面，各部件装配关系准确，可用于概念飞行器气动展示、无人靶机方案演示等场景，完整呈现了双发喷气式飞翼无人靶机的整体设计形态与外观特征。
