法拉利166车型铝合金方向盘集线器

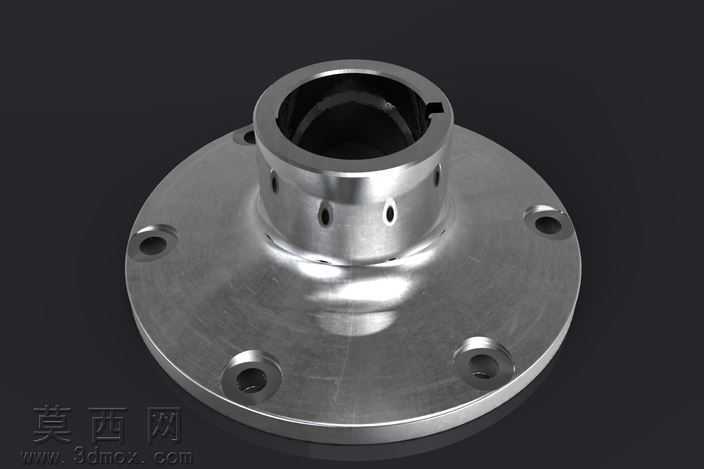

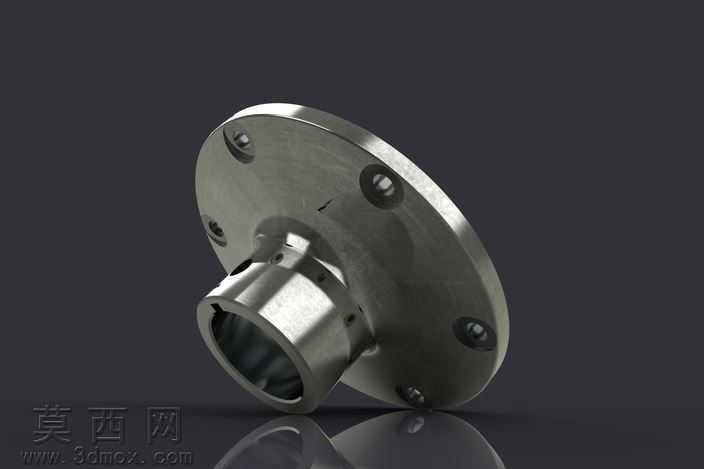

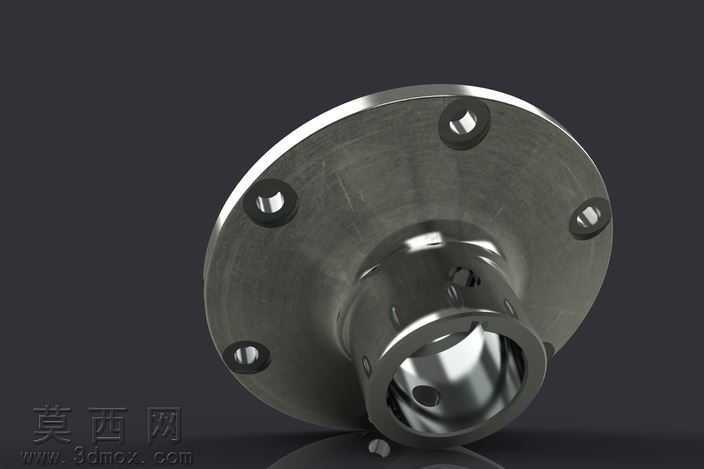

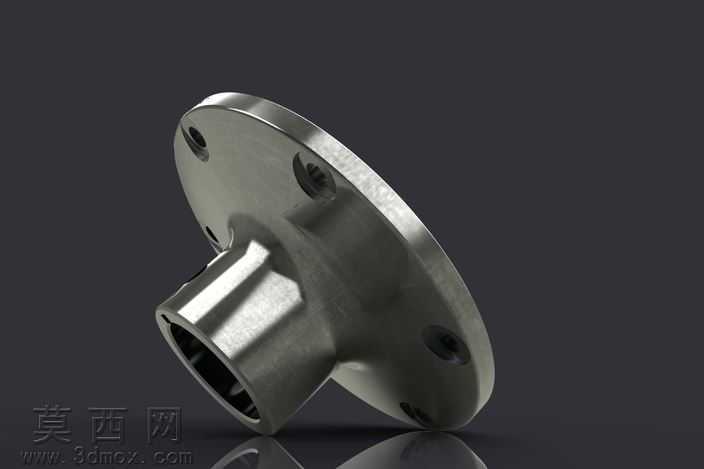

该三维模型为法拉利166车型配套的方向盘集线器，整体采用铝合金材质设计，建模阶段以回转体结构为基础逻辑，先通过草图绘制法兰盘与中心轴套的截面轮廓，利用旋转特征生成主体基础形态，再针对法兰盘上的六个安装孔进行定位打孔，孔位采用圆周阵列方式均匀排布，保证安装时的受力均匀性。中心轴套部分设计有键槽结构，建模时通过拉伸切除特征完成键槽的精准切削，轴套侧壁均匀分布的小孔同样采用圆周阵列生成，用于方向盘线束的穿设与固定，避免线束在转向过程中发生缠绕磨损。材质渲染阶段选用6061铝合金材质参数，调整金属粗糙度至0.15、反射率至0.85，还原铝合金零件经车削加工后的金属光泽与细腻质感，法兰盘端面做轻微的拉丝纹理处理，轴套部分保留车削加工后的环向纹理，提升模型的真实感。结构设计上充分考虑方向盘安装的同轴度要求，中心轴套与法兰盘的衔接处做圆角过渡处理，避免应力集中，法兰盘厚度根据安装受力需求设置为8mm，轴套高度匹配方向盘安装座的深度尺寸，所有孔位的孔径与位置公差均参考汽车转向部件的通用设计标准，保证模型可直接用于后续的装配验证与结构分析。设计思路围绕功能性与装配兼容性展开，在保证集线器结构强度的前提下，通过轴套侧壁的小孔优化线束排布空间，法兰盘的安装孔位完全匹配法拉利166车型转向柱的安装点位，无需额外修改即可适配原车的转向系统结构，模型整体细节还原度高，各特征尺寸比例协调，既满足三维展示的视觉效果，也具备实际工程参考价值。
