F-117隐身攻击机线框结构三维设计

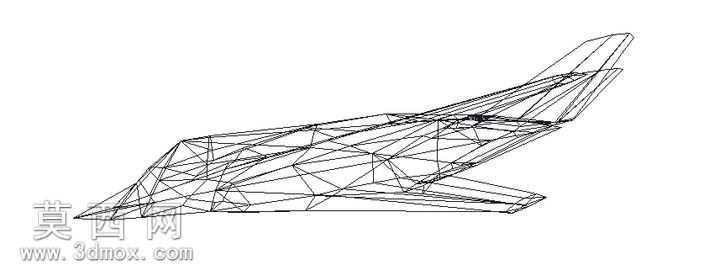

本次三维设计围绕F-117隐身攻击机开展线框结构建模工作，建模过程中首先梳理该机型独特的多面体隐身气动布局特征，摒弃传统飞行器的曲面流线型设计思路，以多段直线棱边构建整机的轮廓骨架，精准还原其棱角分明的外观特质。建模初始阶段先定位整机的关键气动节点，包括机头棱线端点、机翼折角位置、尾翼支撑点位、机身分段截面的控制点，通过三维空间内的点线连接搭建基础线架，确保各段棱边的角度符合F-117的隐身设计原理，即通过平面角度的设计偏转雷达反射波方向。线框搭建过程中严格遵循真机的比例关系，从机头的多棱锥构型到机身的分段折面结构，再到外倾式V型尾翼的支撑线条，每一段线框的连接都对应真机的结构分界位置，清晰呈现出该机型区别于常规战机的多面体拼接结构特征。线框模型完整展现了机身内部的虚拟结构走线，包括机翼与机身的连接骨架线条、尾翼与机身的衔接支撑线条、起落架舱的轮廓边界线条，通过疏密有致的线网分布，区分出机身不同区域的结构密度，比如机头雷达舱区域的线框更为密集，对应其内部设备安装的空间划分，机翼中段的线框则兼顾气动外形与内部翼梁的走向逻辑。整个线框建模过程未添加曲面蒙皮与实体材质，纯粹以空间线条的形式还原机型的几何拓扑关系，能够让观察者清晰理解F-117依靠多平面拼接实现雷达隐身的设计逻辑，每一处棱边的转折角度、每一个平面的边界走向都在线框中得到精准呈现，既可以作为航空装备结构教学的演示素材，也能够为后续的实体建模、曲面蒙皮制作提供精准的线架基础，帮助建模者快速把握该特殊机型的外形构成规律，避免在曲面建模阶段出现气动外形走形、棱边角度偏差的问题，完整还原这款初代隐身战机的独特结构魅力。
