参数化钢结构厂房承重框架结构设计

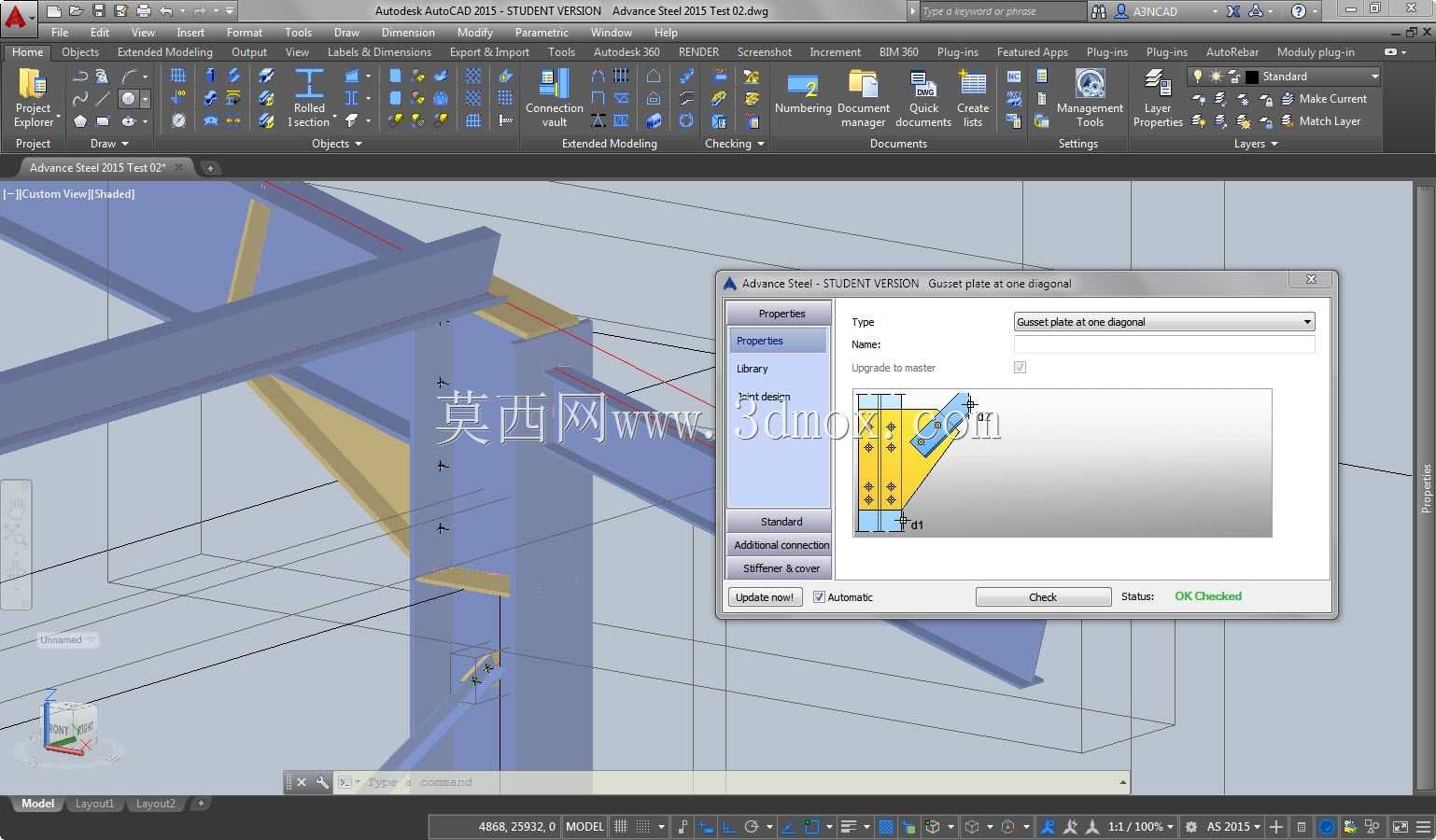

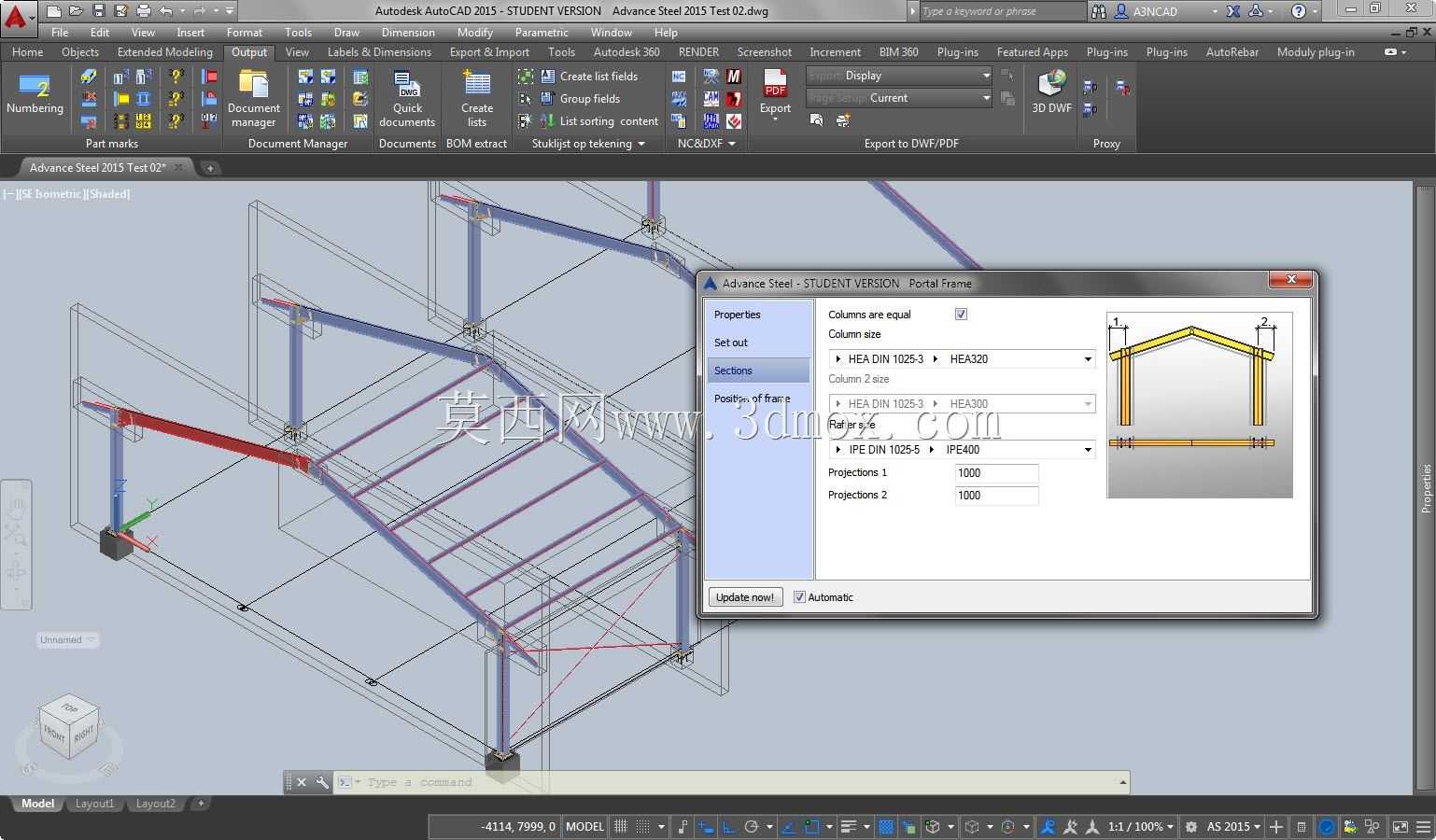

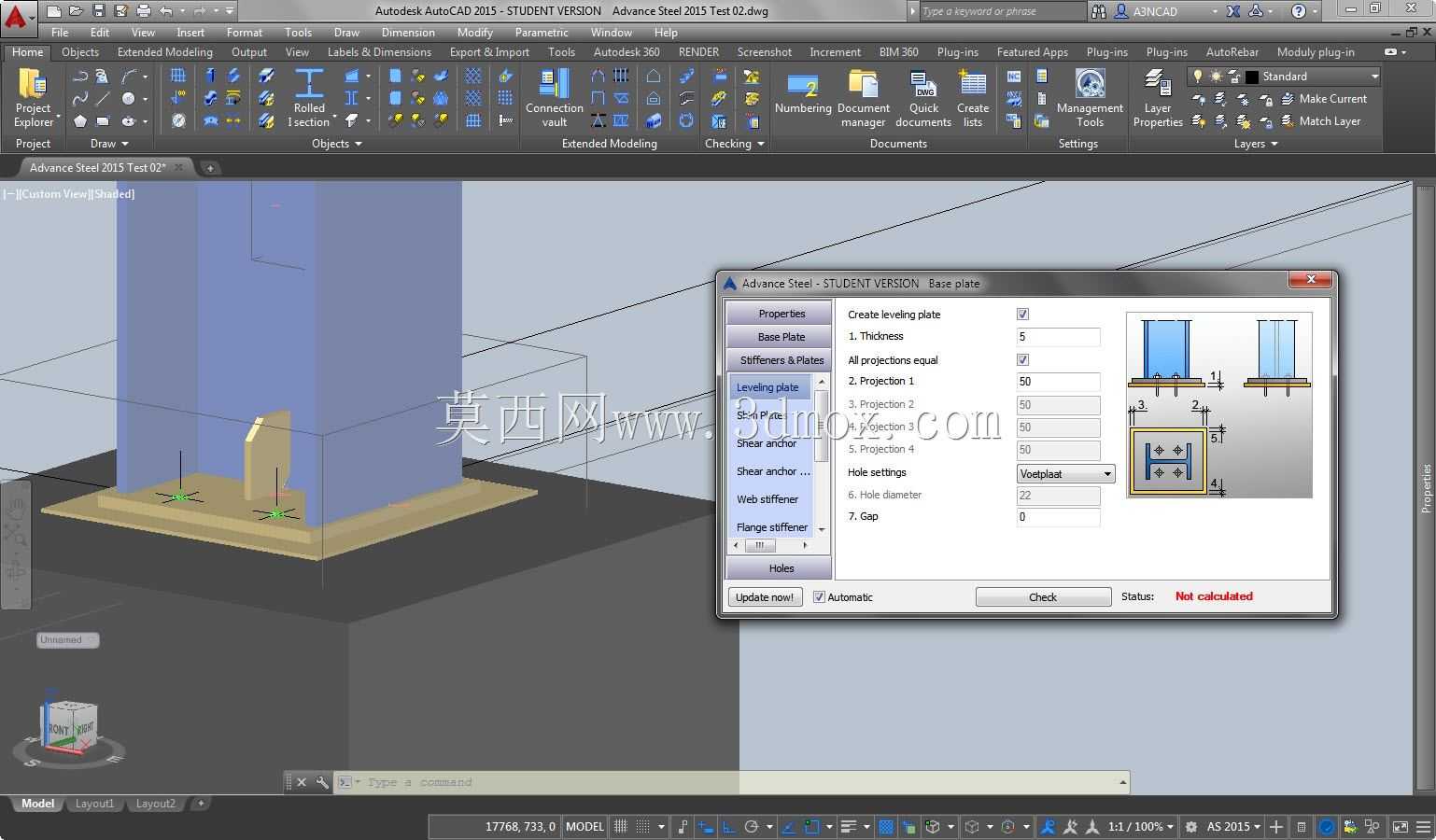

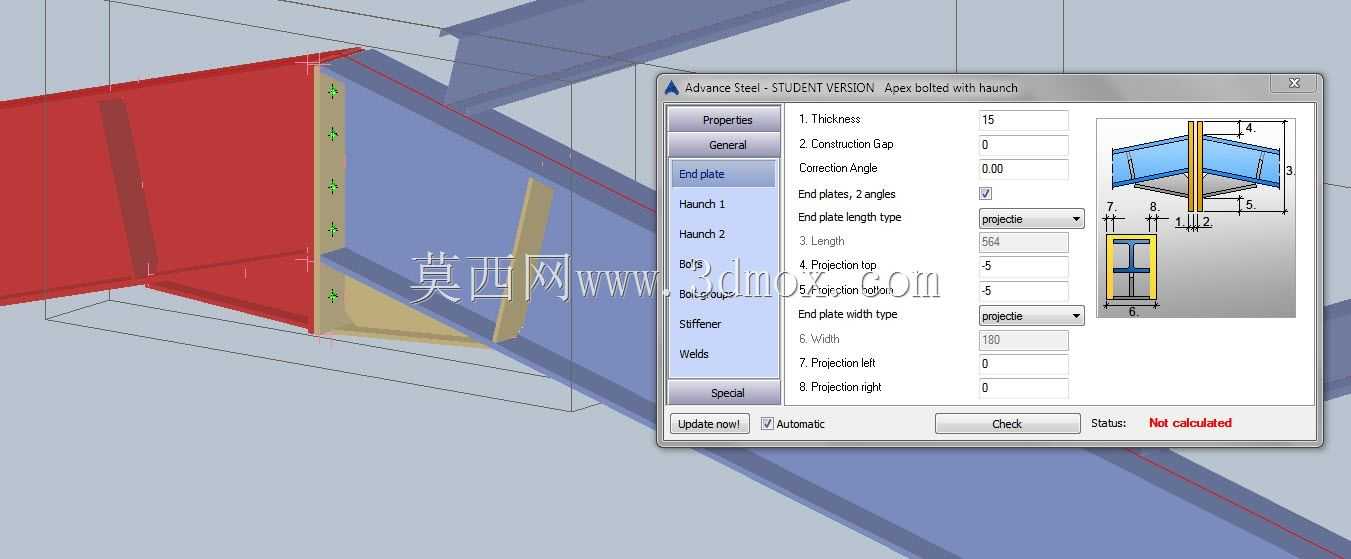

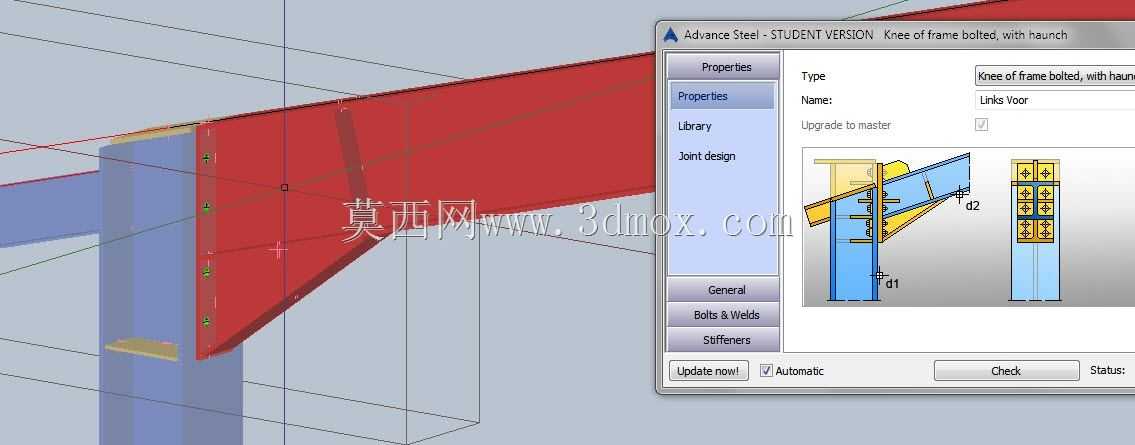

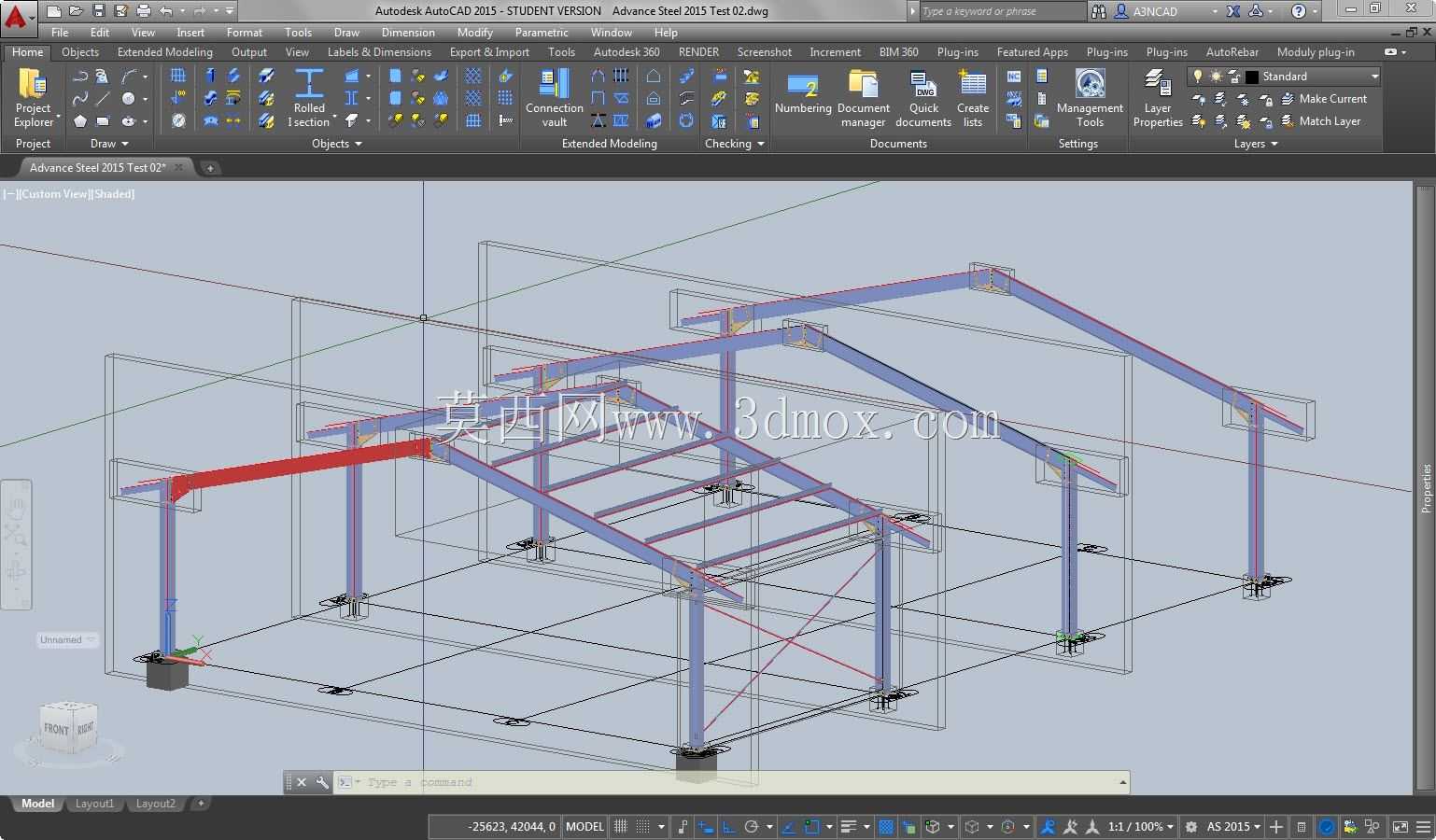

　　这套参数化钢结构框架主要面向单层工业厂房、小型仓储库房的主体承重结构搭建场景，可直接适配常规跨度的生产车间屋面承重、墙面围护支撑需求，也可作为户外露天设备的承重支架骨架使用，能覆盖多数中小型工业建筑的主体钢结构设计需求。整个框架采用变截面H型钢作为主承重梁柱构件，梁柱连接节点、柱脚基础连接节点均做了全参数化的关联设计，调整单根构件的截面尺寸、跨度、柱距参数时，对应的节点板尺寸、螺栓排布、加劲肋位置会自动匹配更新，不需要逐个修改节点细节，能大幅缩短钢结构方案调整的周期。设计过程中优先考虑了现场安装的作业边界，所有钢构件的分段长度均控制在常规货运车辆的运输尺寸范围内，柱脚预留的锚栓孔位匹配常规工业厂房的独立基础预埋尺寸，

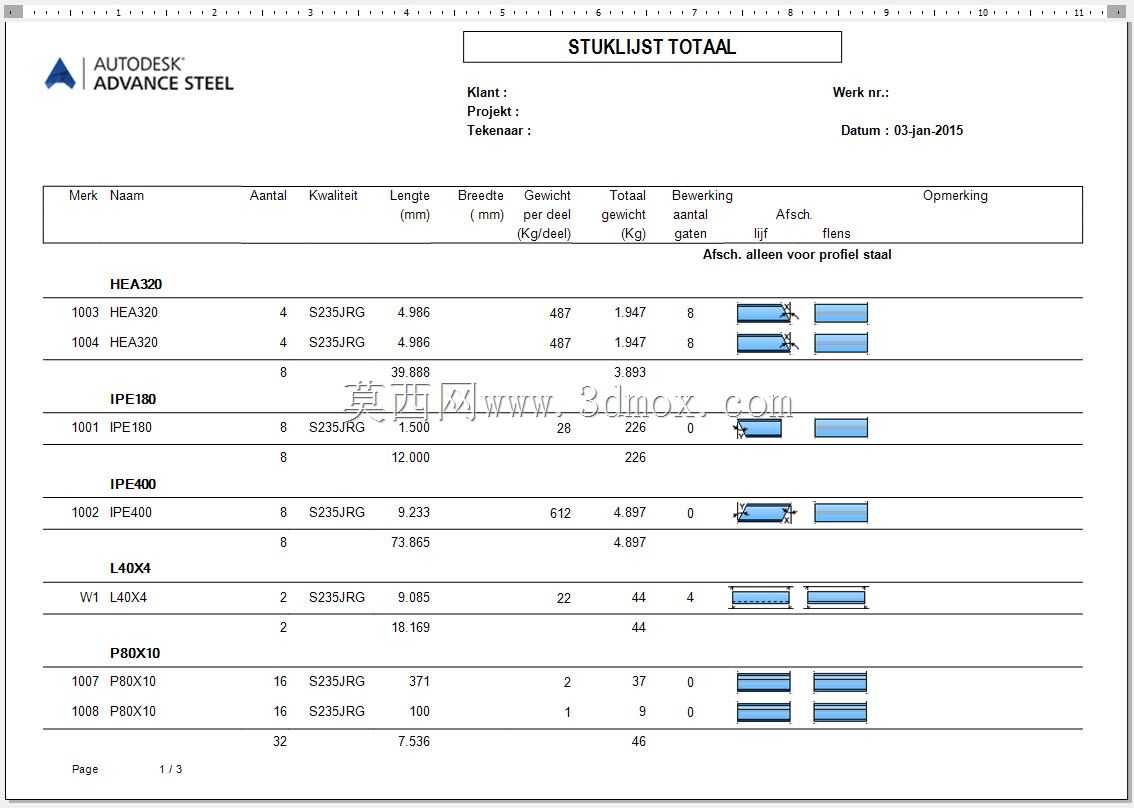

　　不需要额外做基础的定制化改造就能适配常规地质条件下的基础施工要求。框架的主钢梁按照屋面排水坡度做了预设起坡，相邻钢梁之间设置了通长系杆与水平支撑，柱间配套设置交叉支撑来传递纵向水平荷载，能满足常规风荷载、屋面雪荷载以及中小型车间的桥式起重机运行荷载要求，构件之间的连接节点全部采用螺栓连接加现场焊接的组合形式，既保证了工厂预制的精度，也降低了现场安装的对位难度。这套参数化模型还内置了构件属性关联，所有钢构件的截面规格、长度、材质属性都和模型实体做了绑定，在完成结构排布调整后可直接提取全量构件的物料清单，不需要人工逐个统计构件规格与用量，能直接对接后续的材料采购、构件下料加工环节。在结构受力逻辑上，主刚架承担竖向屋面荷载与横向水平荷载，

　　支撑体系承担纵向水平力并保证整体结构的侧向稳定性，每个节点的加劲肋设置都对应了构件传力路径，避免了应力集中导致的局部构件失效问题，构件之间的安装间隙也预留了现场焊接与防腐涂装的作业空间，不会出现构件安装后无法做焊缝防腐处理的死角。
