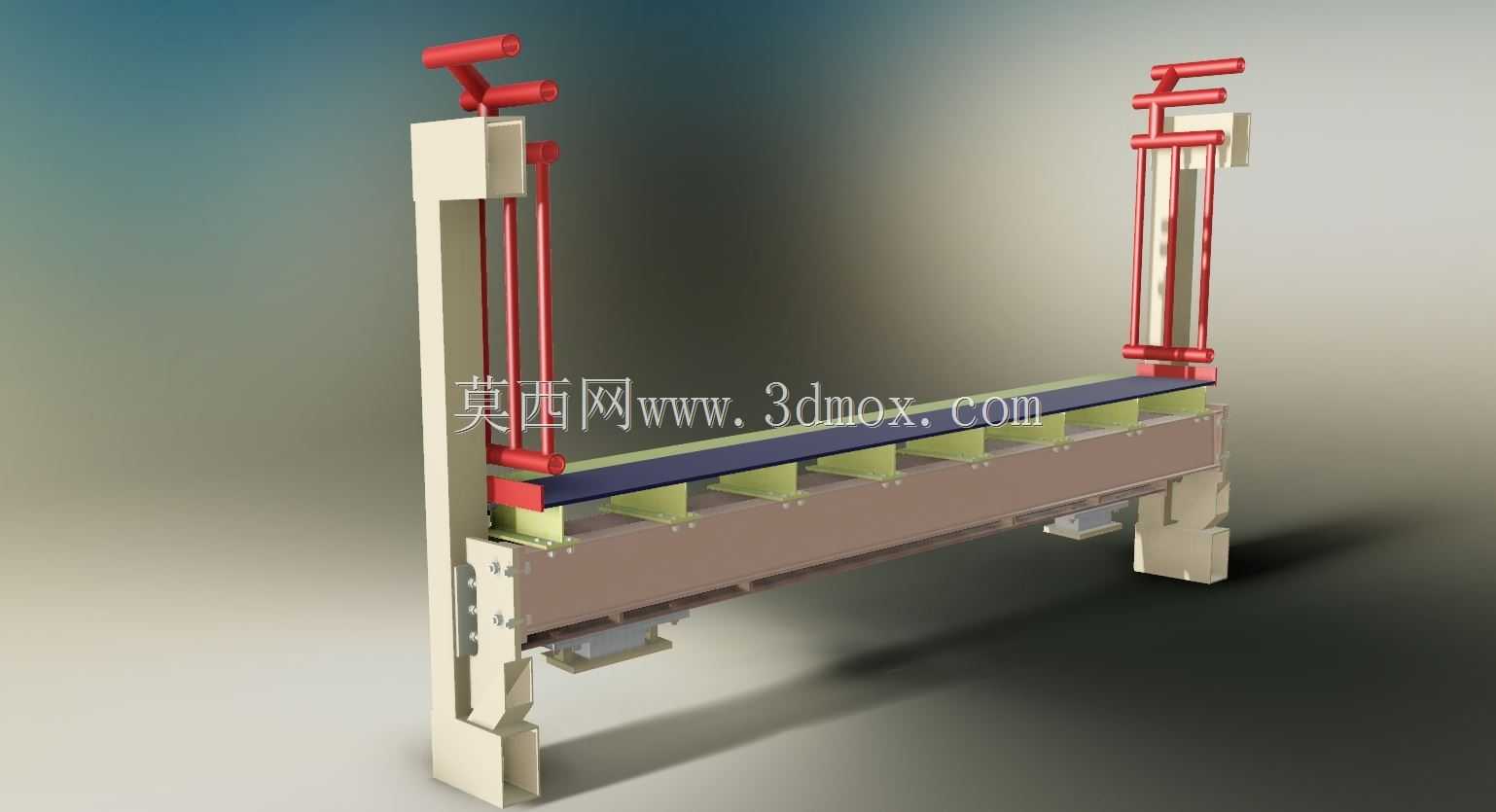

城市人行天桥带护栏坡道段结构设计

　　该结构对应城市人行过街设施的标准段横截面设计，主要应用于城市主次干道、商圈、学校及医院周边的人行过街场景，解决行人平面过街与机动车流的冲突问题，同时兼顾无障碍通行需求，适配轮椅、婴儿车等非步行通行载体的顺畅通行。从结构功能来看，整体分为下部支撑体系、桥身承载段、两侧防护栏三个核心部分，下部支撑采用混凝土支墩搭配钢结构连接节点，支墩底部预留与基础承台的锚固接口，可根据现场地质条件调整锚固螺栓的排布间距，适配不同承载力的地基施工要求，支墩与桥身主梁之间采用螺栓加焊接的复合连接形式，既保证安装阶段的可调性，也能满足长期使用下的抗剪、抗扭载荷要求。桥身承载段采用型钢主梁搭配横向分配梁的结构形式，分配梁上方铺设桥面板基层，

　　基层预留防滑铺装层的安装厚度，桥身两侧设置排水坡度，可将桥面雨水顺坡度导至两端排水口，避免桥面积水影响通行安全。两侧防护栏采用立柱加横向扶手的结构形式，扶手高度符合人行设施安全规范要求，立柱与桥身侧边的预埋钢板直接连接，栏体杆件间距满足防坠落安全标准，同时扶手端部做圆弧过渡处理，避免尖锐棱角对通行人员造成磕碰损伤。设计阶段优先考虑模块化装配思路，整段桥体可拆分为支墩、主梁段、护栏组件三个运输单元，单个单元的尺寸适配常规货运车辆的运输边界，现场无需大量焊接作业，仅通过螺栓连接即可完成拼装，可大幅缩短现场施工周期，降低对周边道路交通的影响。桥身的宽度尺寸可根据实际通行人流量调整，常规单段标准宽度适配双向行人通行需求，

　　若应用于大流量商圈路段，可通过拼接同规格主梁段拓宽桥面宽度，护栏组件可直接适配拓宽后的桥身侧边安装位，无需额外重新设计连接结构。针对不同的现场安装条件，支墩的高度可根据桥下净空要求调整，预留的调节段可适配3米到5米的桥下净空需求，满足常规城市道路机动车通行的净空要求，若应用于跨线人行天桥场景，可通过加高支墩、增设中间支撑的方式适配更大的跨径需求。桥体的所有钢结构部件均预留防腐涂装的工艺余量，出厂前可完成底漆、中间漆的喷涂作业，现场安装完成后仅需对接缝位置进行补涂即可，降低现场防腐施工的工作量，混凝土支墩预留钢筋接驳器，可与现场浇筑的基础承台快速对接，减少现场钢筋绑扎的作业时长。
