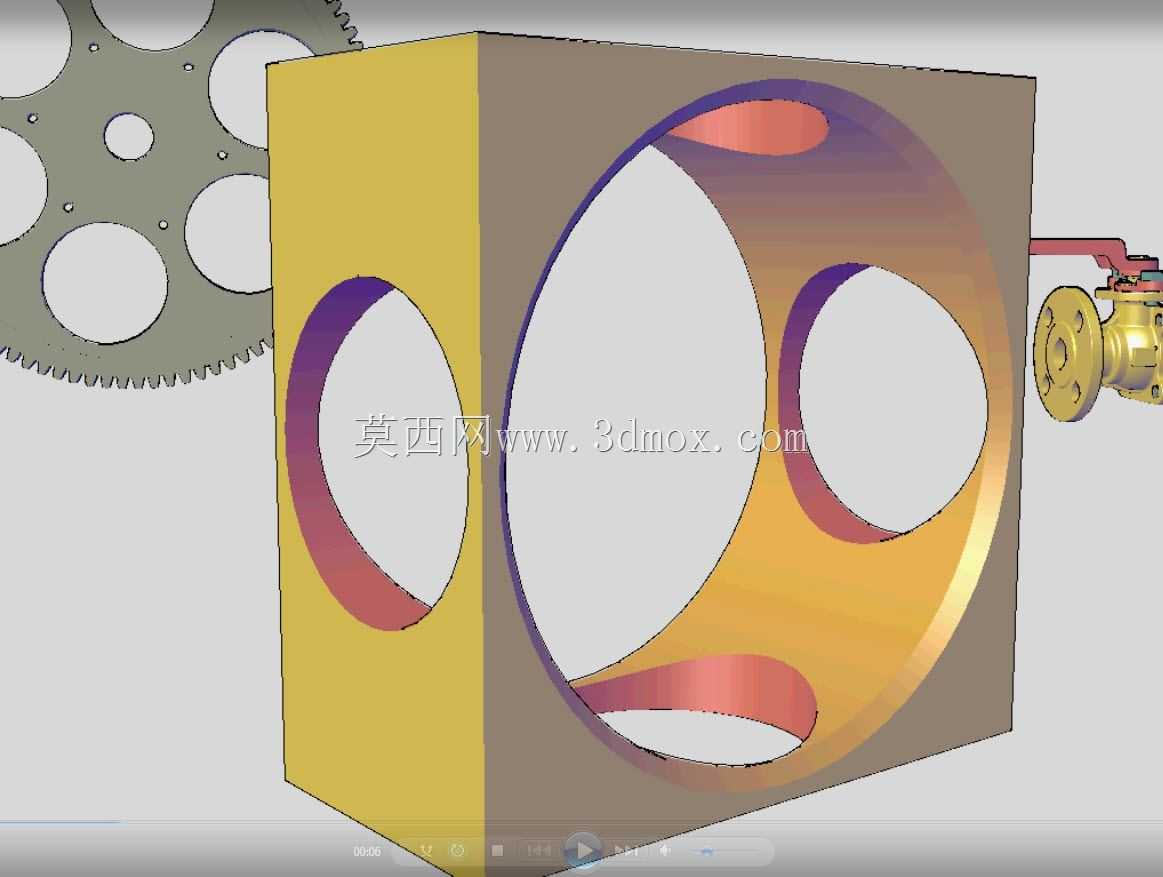

带异形镂空腔体的方形壳体结构设计

　　该方形壳体结构在流体输送、介质换向类设备中可作为核心腔室构件使用，适配多通路流体汇流、分流的工况需求，侧面不同直径的圆形开孔可直接对接对应规格的管路法兰，无需额外加装转接接头，能有效减少管路连接点的泄漏风险。从结构设计逻辑来看，整体采用正六面体作为基础外形，安装时可直接贴合设备安装基面，四个平面均可作为定位基准面，无需设计额外的定位凸台或安装支脚，能大幅压缩整机的安装占用空间。内部采用平滑过渡的异形曲面腔体，没有直角转折的流道死角，介质在腔体内流动时不会出现滞流区，既可以降低流体输送过程中的压损，也能避免介质残留堆积在腔体内壁，适配带有微小固体颗粒的流体输送场景，减少长期使用后的内壁结垢、堵塞概率。

　　设计过程中优先考虑了加工工艺的可行性，外部方形轮廓可通过常规铣削加工快速成型，内部异形曲面可通过多轴加工中心一次走刀完成，曲面与外平面的衔接处做了等半径圆角过渡，既可以消除加工应力集中点，也能避免热处理过程中出现开裂风险。侧面三个开孔的中心高度做了统一基准对齐，安装对接管路时可共用同一套管路固定支架，减少现场安装的支架种类与安装工作量。壳体的壁厚采用等厚度设计思路，在保证腔体承压能力的前提下尽可能控制整体重量，壁厚取值参考了同压力等级的通用壳体设计规范，可满足中低压工况下的长期使用需求，不会出现受压变形的问题。

　　从安装边界来看，该壳体的六个外平面均预留了足够的螺栓安装空间，相邻开孔的中心距满足管路安装的最小操作距离，后期维护时可直接在设备上完成密封件更换，无需将整个壳体从设备上拆解下来。内部曲面的粗糙度设计参考了流体输送构件的通用要求，光滑的内壁可以降低介质流动时的紊流噪声，也能减少流体对内壁的冲刷磨损，延长构件的整体使用寿命。该结构也可作为教学演示类的典型案例，用于讲解异形腔体的建模思路、曲面与实体的衔接处理方法，帮助结构设计从业者掌握复杂内腔零件的设计逻辑，规避流道设计中常见的死角、压损过大等问题。
