建筑场地基础管线布局三维渲染场景

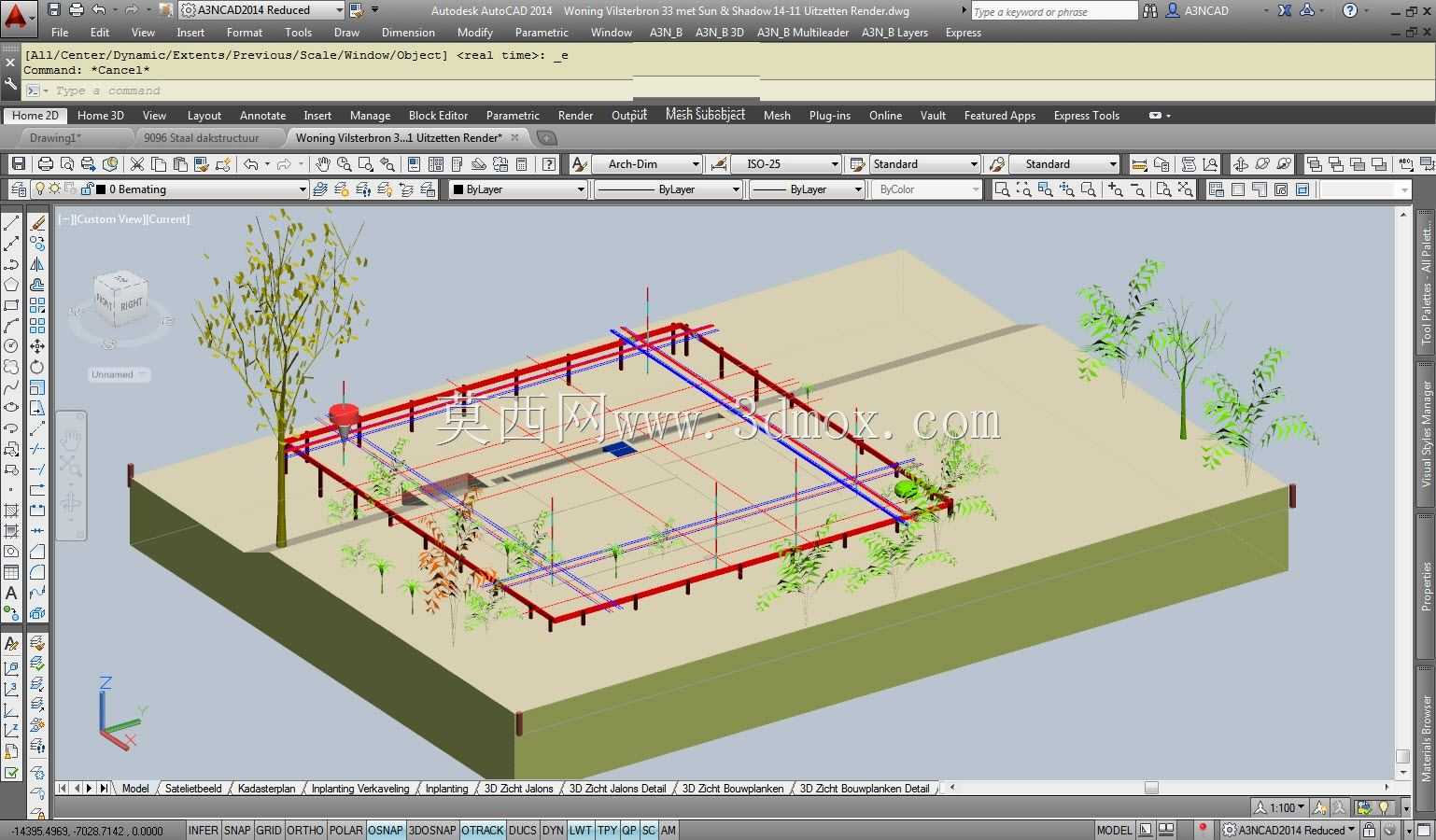

　　该三维场景还原了小型建筑施工前期的场地规划状态，核心呈现建筑基础边界内的综合管线排布逻辑，可用于施工前的方案交底、管线碰撞预检查环节，帮助施工团队在实体作业前梳理各专业管线的走向与标高关系，减少现场返工概率。场景中以实体块体模拟场地开挖后的基础承台与地坪基层，红色构件对应消防管线主路由，蓝色构件对应给水与弱电管线走向，所有管线均沿建筑基础的结构梁位排布，避开了后期结构承重区域的钻孔作业风险，管线交叉位置提前做了标高差处理，保证不同专业管线的安装净空符合施工规范要求。场景边缘配植的乔木与低矮灌木模型，是结合场地后期景观规划做的同步配景，可直观校验建筑出入口、管线检修井与景观植被的位置冲突，避免后期景观施工时破坏已埋设的地下管线。

　　从安装边界来看，整个管线排布范围严格控制在建筑外墙外放1.2米的作业带内，没有超出施工临时围挡的规划范围，管线的转弯半径、支架间距均参照民用建筑机电施工规范设置，每段管线的接口位置预留了检修操作空间，对应后期运维阶段的管线更换、故障排查需求。设计阶段先确定建筑主体的结构轮廓，再以结构柱网为基准定位各专业管线的主路由，优先排布大管径的消防与给水管道，再穿插布置弱电等小管径管线，所有管线的埋深统一设置在冻土层以下，同时避开了场地内的大树根系分布区域，防止植物生长对管线造成挤压破坏。场景的地形块做了自然找坡处理，对应场地排水坡度要求，可辅助验证场地雨水排放的走向是否合理，避免基础周边出现积水隐患。
