直列六缸发动机曲柄连杆机构结构展示

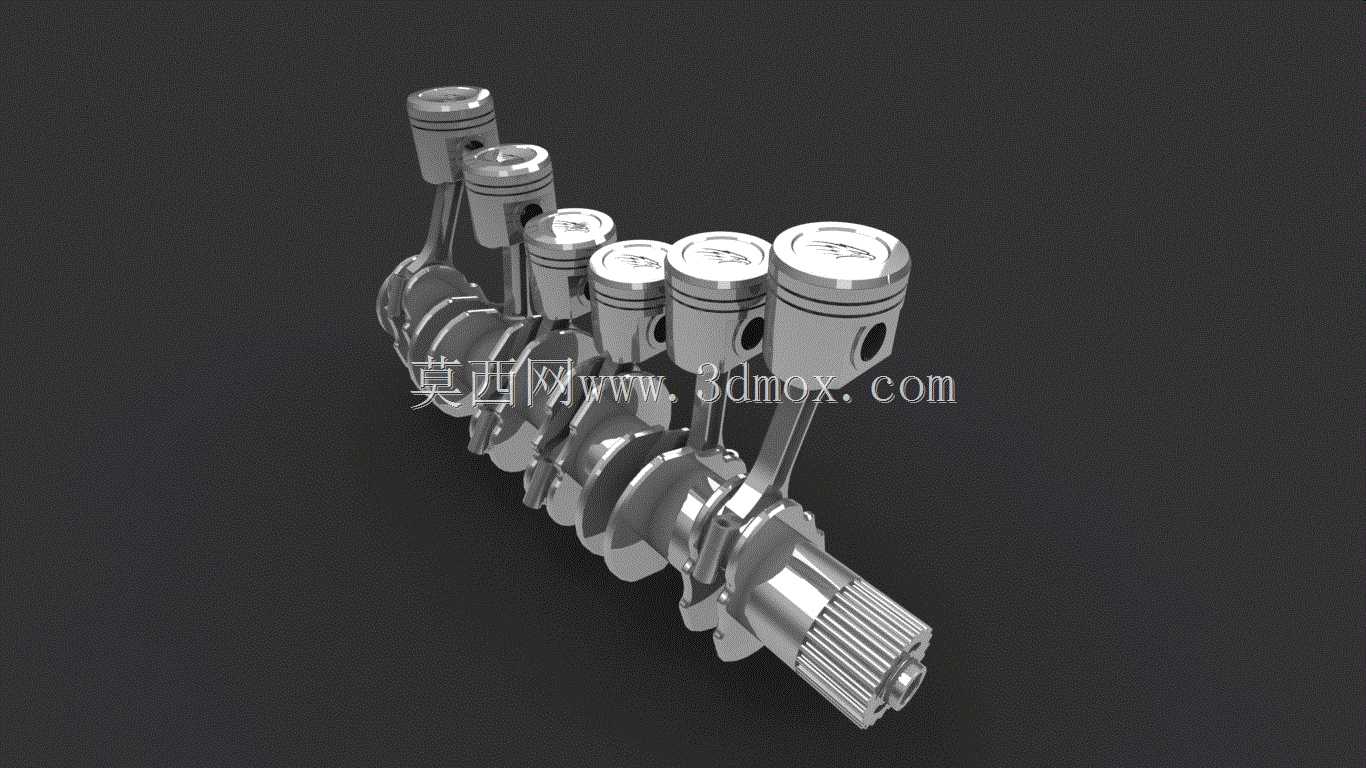

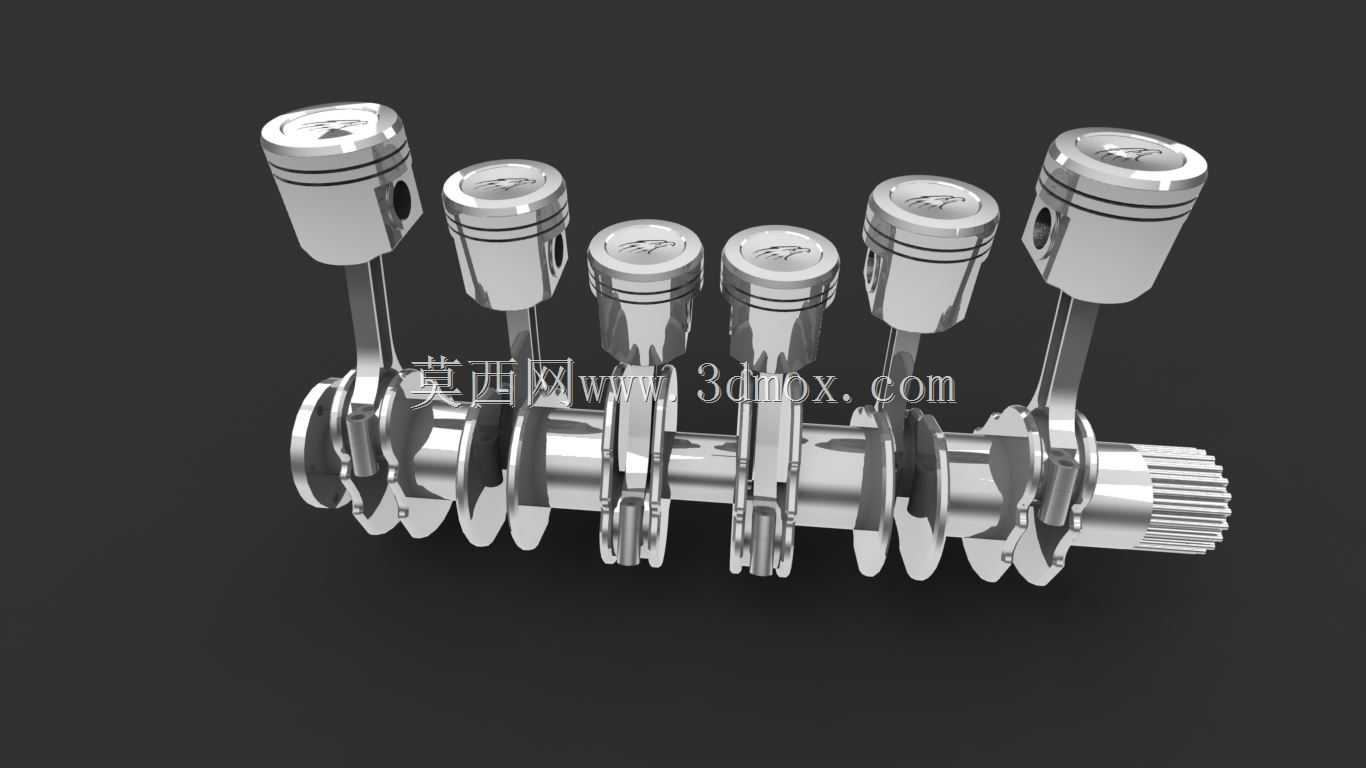

　　这套直列六缸动力核心的曲柄连杆组件，是内燃机动力输出路径上的核心执行单元，在商用车动力总成、大排量乘用车辆、固定式工业动力机组中都有广泛应用，承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的核心作用。从结构设计逻辑来看，六缸直列布局的点火间隔角均匀，曲轴每旋转120度即可完成一个气缸的做功行程，相比四缸机型动力输出平顺性优势明显，运转时的一阶、二阶振动可通过曲轴自身平衡重实现大部分抵消，不需要额外加装平衡轴即可达到较好的NVH表现。模型完整还原了活塞、活塞销、连杆、曲轴的装配关系，活塞顶部的燃烧室凹坑造型、活塞环槽的分层结构、连杆大小头的轴承安装位、曲轴上的平衡重块与输出端花键结构都做了精准还原，完全符合实际量产机型的结构设计规范。

　　在实际工程应用中，这类组件的设计需要严格匹配缸体的缸心距参数，活塞的行程决定了曲轴的曲柄半径，连杆长度则需要兼顾活塞运动侧推力与曲轴箱的空间边界，安装时需要严格控制活塞销与连杆小头的配合间隙、连杆大头与曲轴曲柄销的径向间隙，同时要按照点火顺序对活塞连杆组进行重量分组，同一台发动机上的各缸活塞连杆组件重量差需要控制在工程允许的公差范围内，避免运转时出现过大的离心惯性力引发振动。曲轴输出端的花键结构用于连接飞轮或者动力输出端的传动部件，平衡重的造型与重量是经过动力学反复计算优化的，用来抵消活塞往复运动与曲轴旋转产生的不平衡力矩，在三维建模过程中，各部件的配合间隙、运动干涉检查是核心工作，需要模拟活塞从上止点到下止点的全行程运动，

　　验证连杆在摆动过程中是否会与缸体、曲轴平衡重发生干涉，同时要确认活塞在上止点位置时与气门的避让间隙是否满足设计要求。这类结构模型可用于新机型开发阶段的结构验证、职业院校的内燃机结构教学、维修人员的装配工艺培训，能够直观展示曲柄连杆机构的运动原理与装配关系，帮助从业者快速理解动力转换的核心过程。
