直列三缸内燃机曲柄活塞组结构

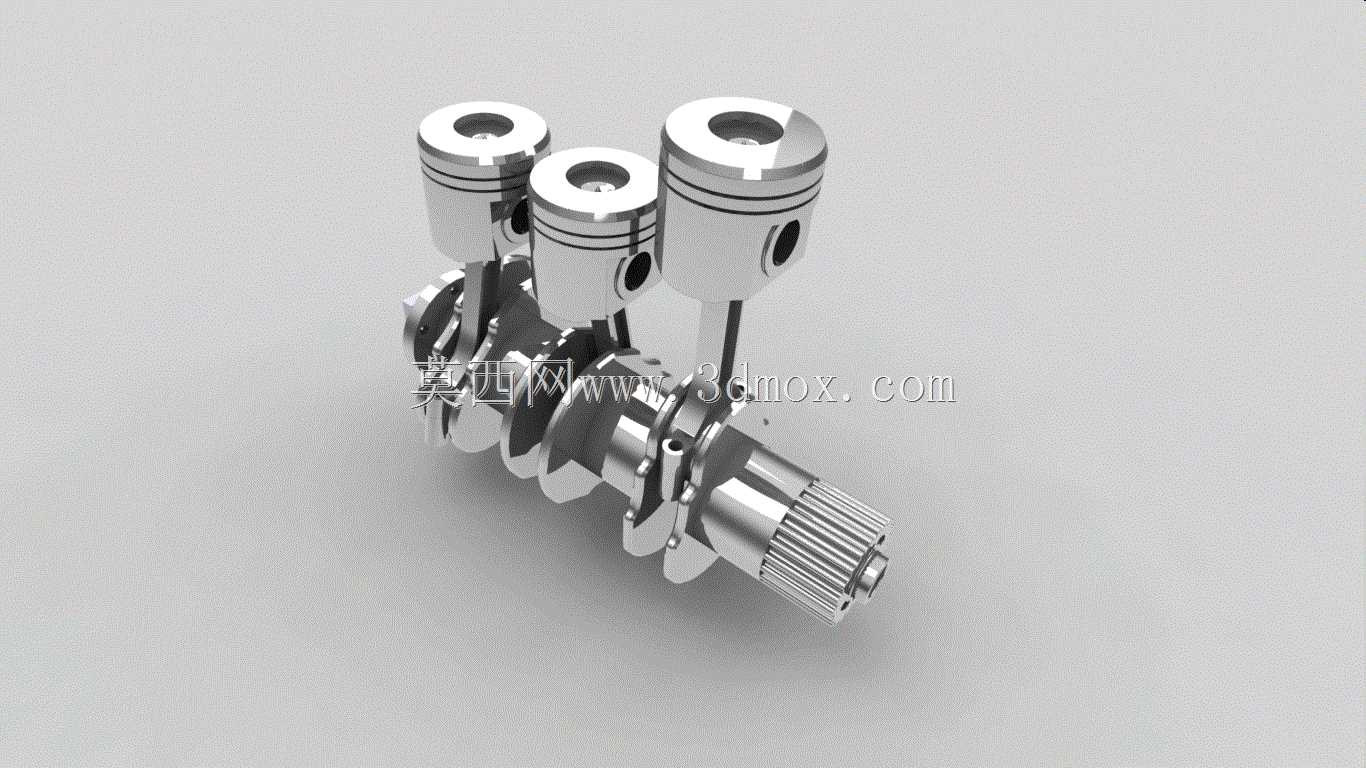

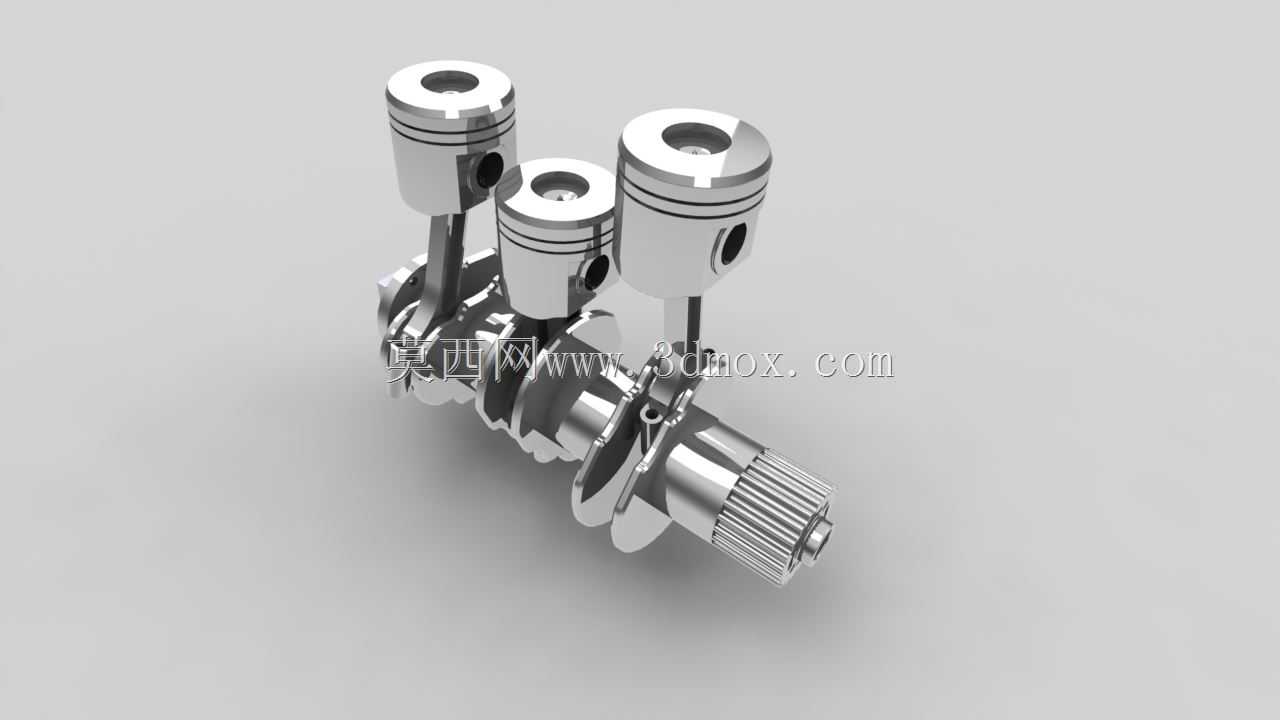

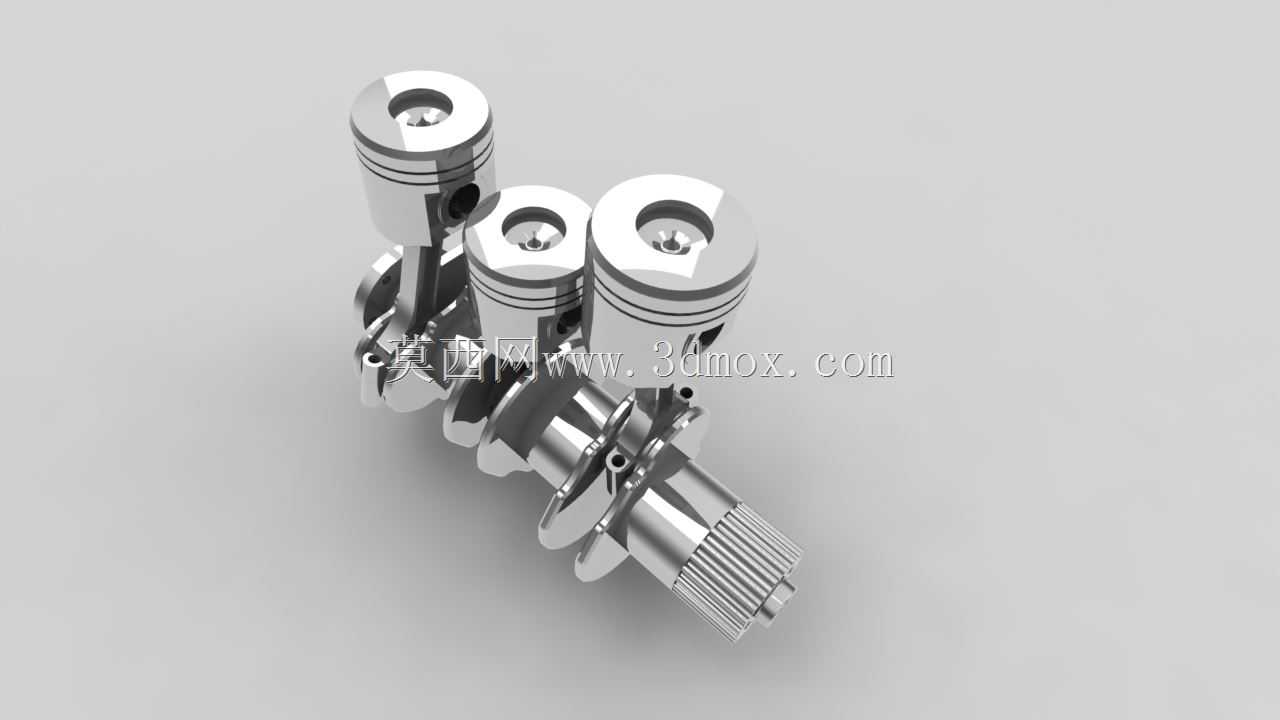

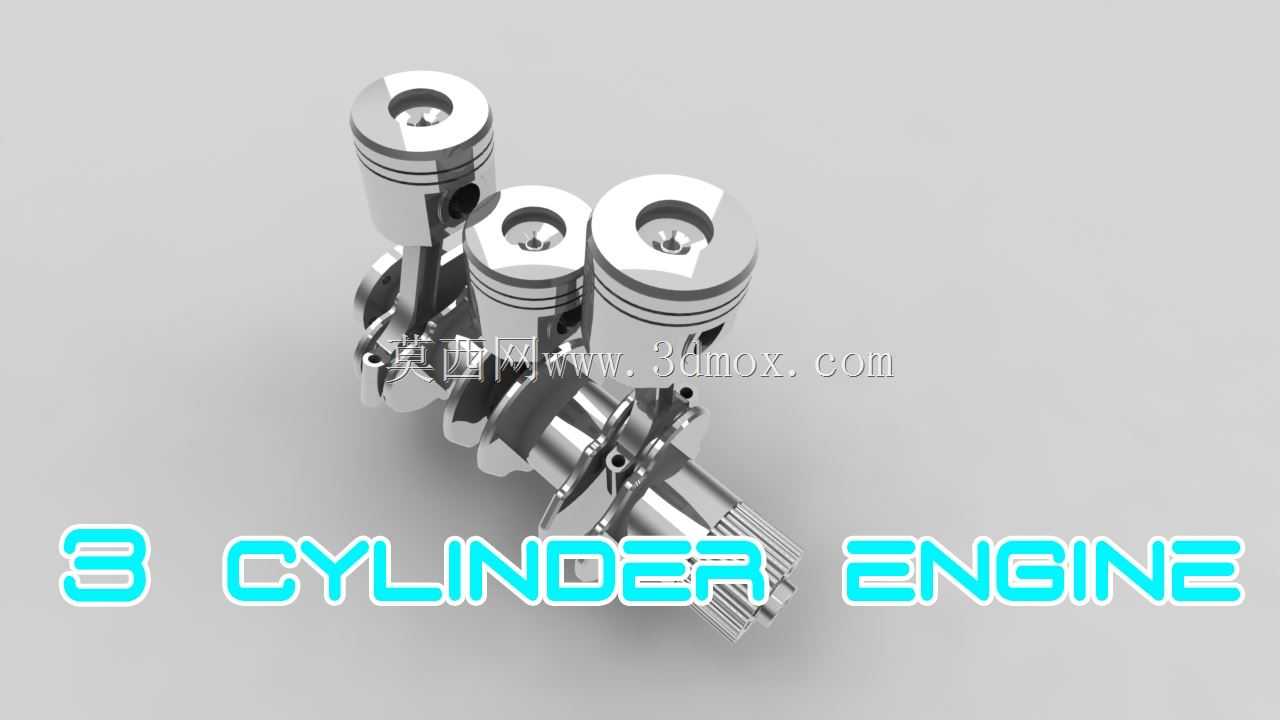

　　这套直列三缸动力核心的往复运动组件，是小排量内燃动力装置的核心做功传递结构，目前广泛搭载在A0级乘用车、小功率非道路作业机械、轻型摩托艇等对动力单元体积、自重有严格限制的场景中，相比同排量四缸结构，它的整机轴向尺寸更短，曲轴配重块的布局空间更充裕，能在紧凑的机舱边界内实现更高的功率密度。从结构设计逻辑来看，三个活塞沿曲轴轴向等距排布，相邻曲柄销的相位角设置为120度，这种布局能让三个气缸的做功行程均匀错开，抵消大部分一阶往复惯性力，相比单缸、双缸结构，动力输出的平顺性有明显提升，同时减少了一组曲柄连杆组件的摩擦损耗，对提升小排量动力的燃油经济性有实际帮助。每个活塞的环槽位置预留了气环、油环的安装位，

　　活塞销孔与连杆小头的配合间隙按照热膨胀工况做了预留，避免高负荷运转时出现抱销故障；曲轴的输出端加工有渐开线花键结构，可直接与离合器输入轴、正时驱动齿轮啮合，不需要额外加装连接法兰，进一步压缩了动力单元的轴向安装尺寸。在实际装配场景中，这套组件的安装边界需要匹配气缸体的缸心距参数，活塞在上止点位置时，顶部与气缸盖燃烧室的间隙要控制在合理范围，避免碰撞气门；曲轴主轴颈的同轴度公差需要严格控制，否则高速运转时会出现异常振动，连带影响正时系统、附件驱动系统的使用寿命。设计建模过程中，需要重点校核曲柄销的圆角过渡位置，这里是应力集中的高发区域，圆角半径过小容易在交变载荷下出现疲劳裂纹；活塞裙部的型线要按照热态变形量做微调整，保证冷态装配间隙合理，热态运转时不会出现拉缸问题。三个连杆的大端采用剖分式结构，方便与曲轴曲柄销装配，轴瓦位置预留了润滑油道开孔，能将主油道的压力机油输送到摩擦副表面，形成稳定的油膜降低磨损。
