多关节协作式红色工业机械臂结构设计

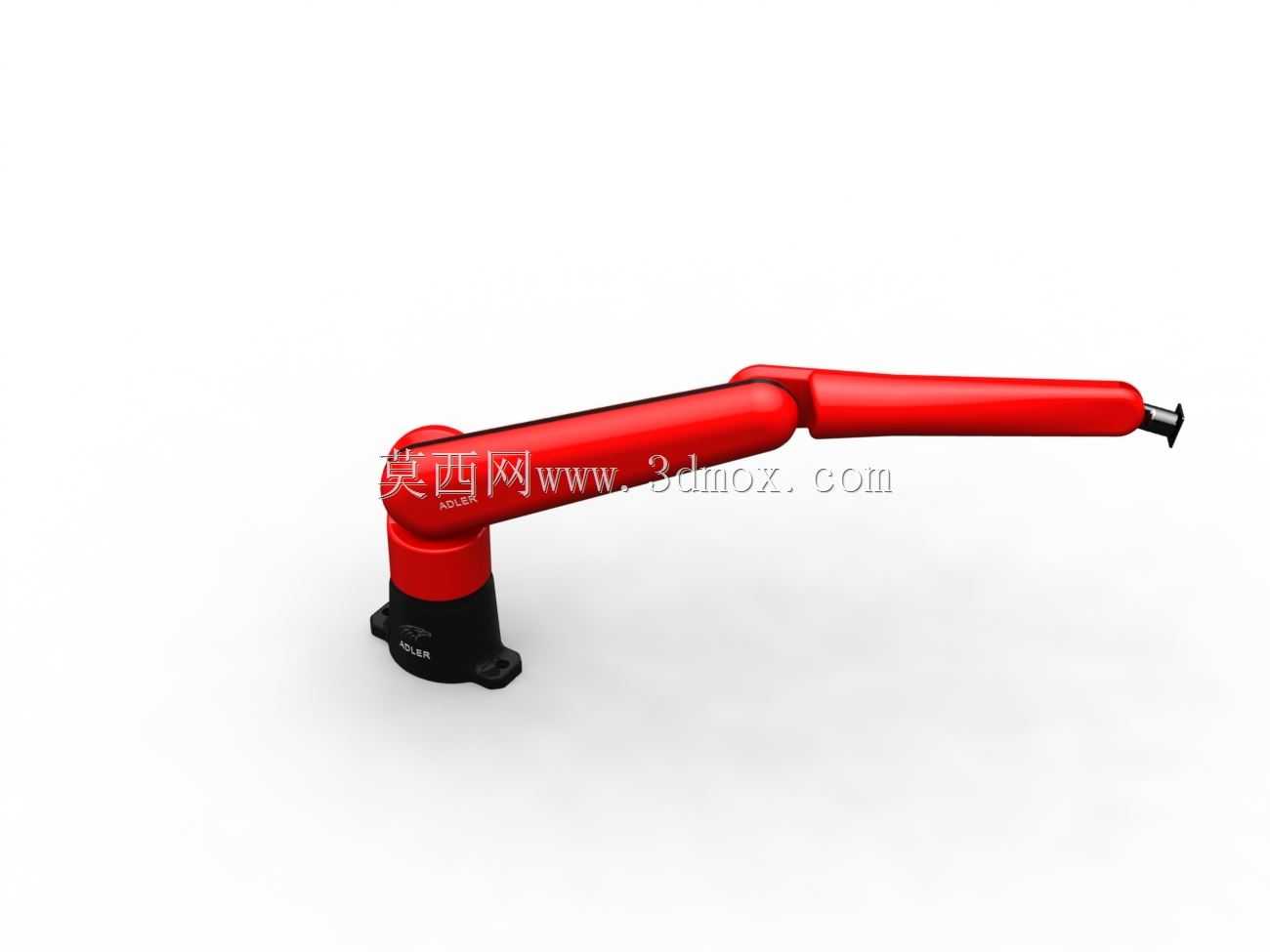

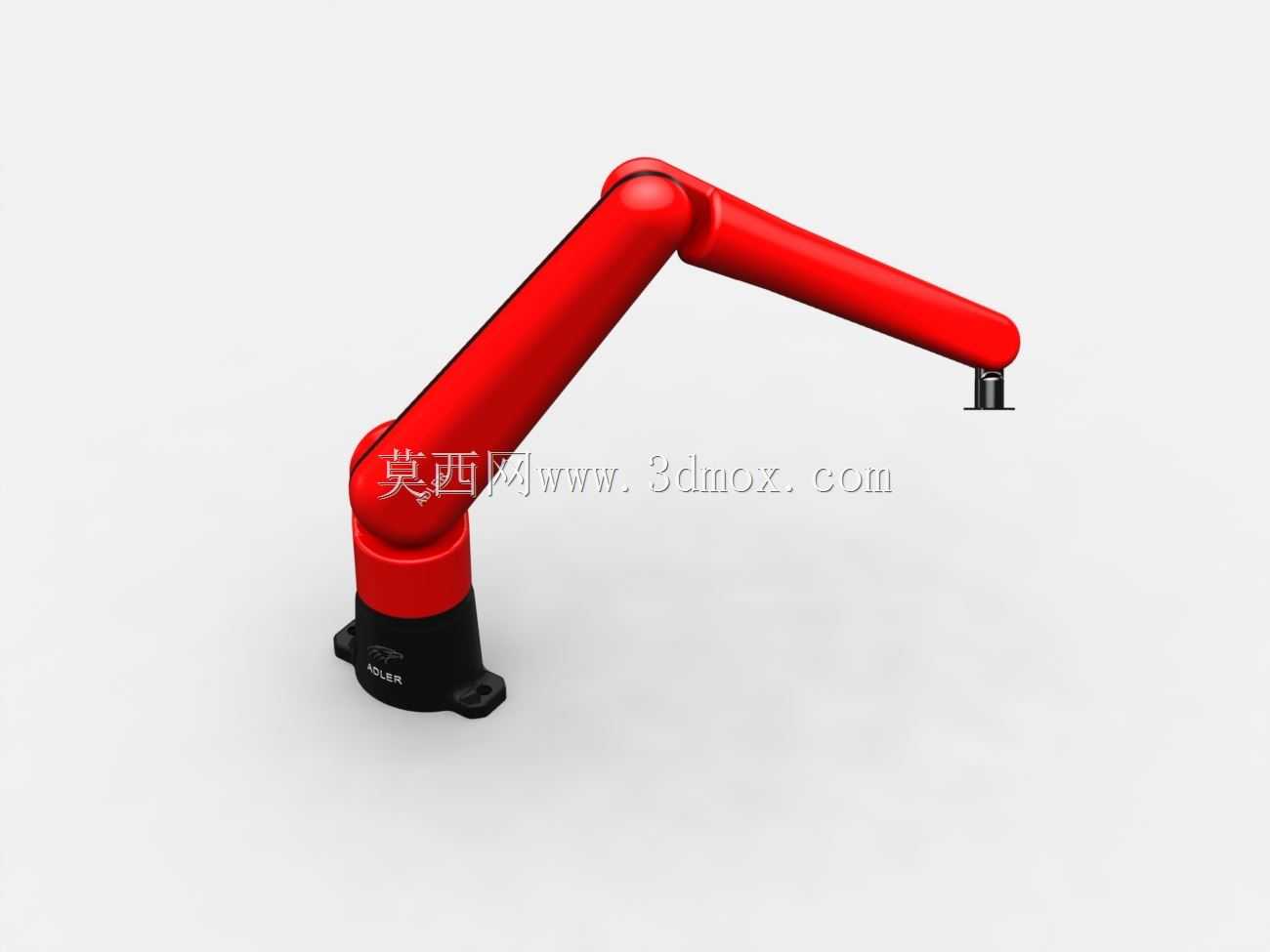

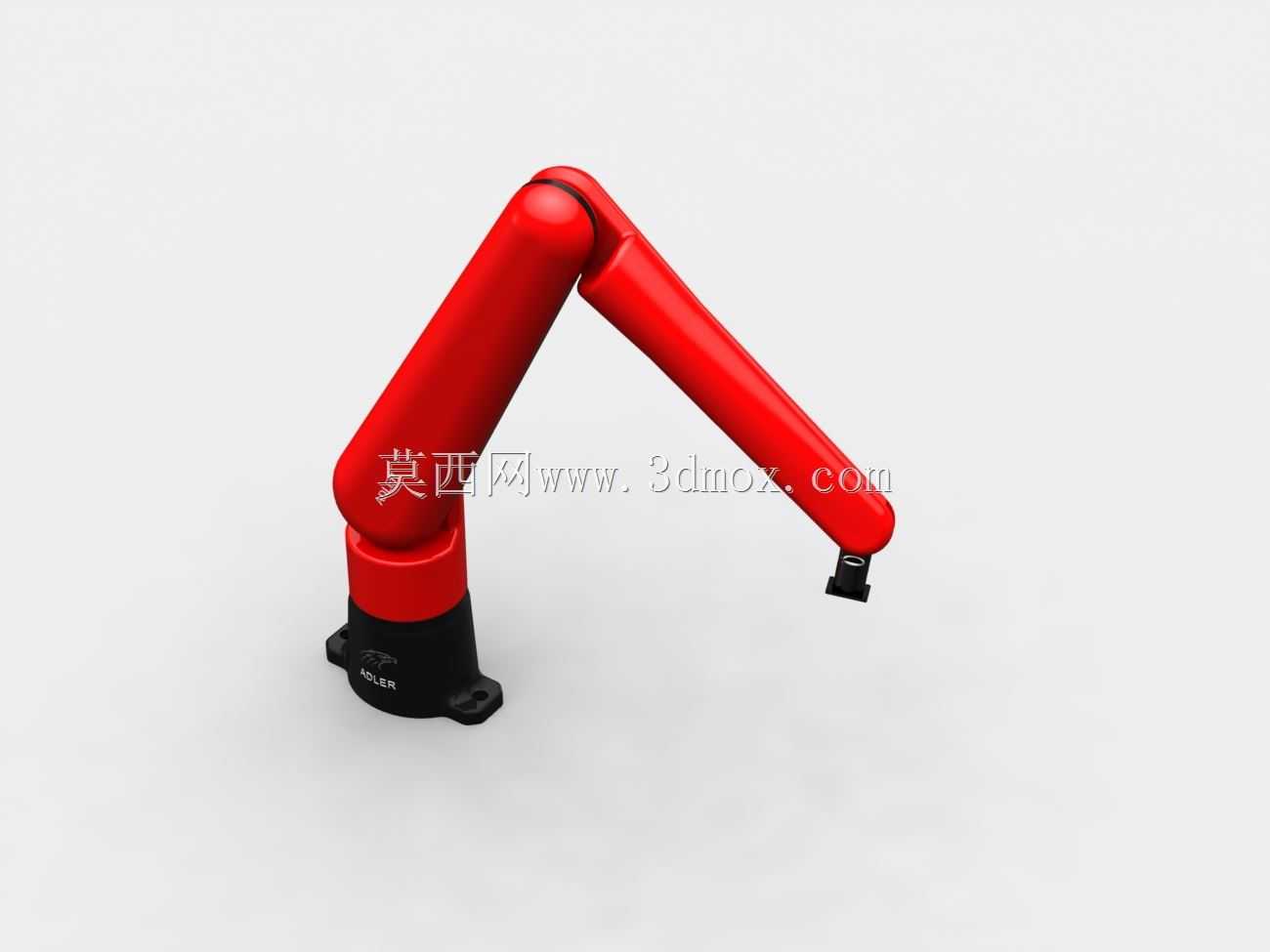

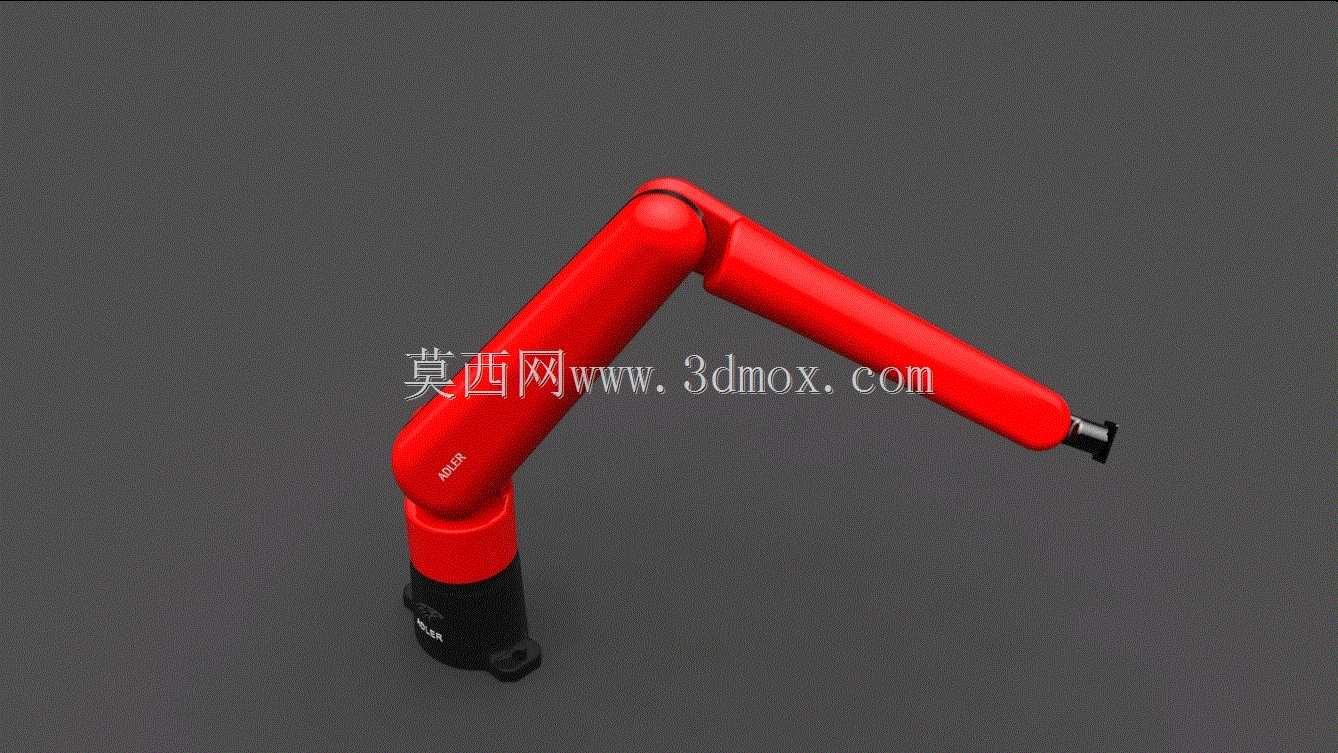

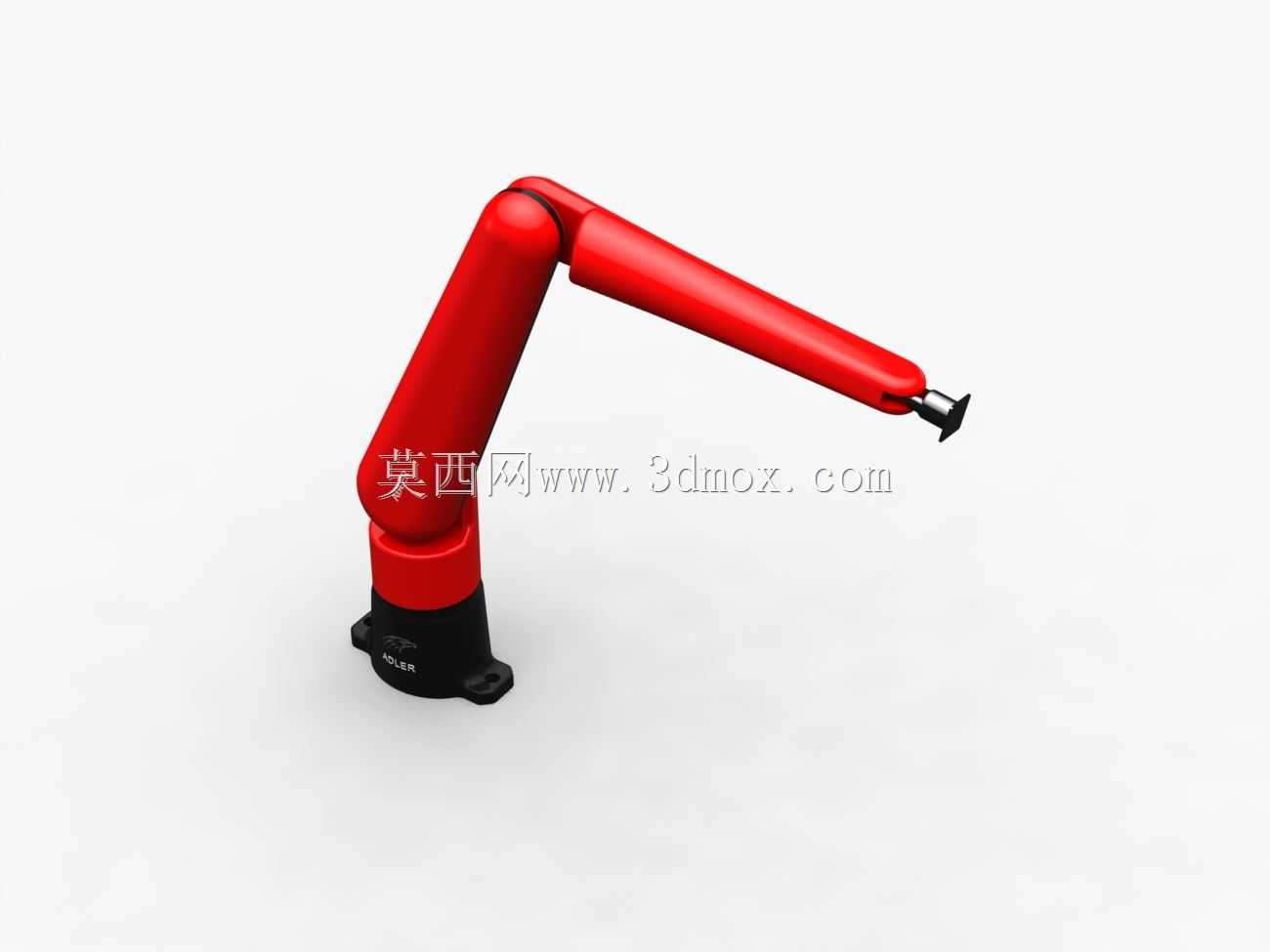

　　这款多关节机械臂的结构设计，核心围绕轻载工位的柔性作业需求展开，在3C电子装配、实验室样本转运、小型零部件上下料这类对作业空间占用有严格限制的场景中，适配性表现突出。从结构布局来看，臂体采用三段式铰接设计，底部回转基座承担整机的支撑与水平方向360度旋转功能，基座与大臂的连接关节内置俯仰传动结构，可实现大臂在垂直平面内的大角度抬升与下落，大臂与小臂的连接关节同样配置独立俯仰自由度，末端执行端预留标准接口，可根据作业需求快速更换夹爪、吸盘、点胶头等不同工装，整体自由度配置可覆盖半径范围内的全空间点位到达需求，不存在作业死区。设计阶段优先考虑了安装边界的适配性，底部基座采用法兰式安装结构，安装孔位按照通用工业设备的安装标准排布，

　　可直接固定在标准工作台面、设备机架或者移动小车上，不需要额外制作复杂的转接安装板，整机在完全收拢状态下的占用投影面积极小，不会对工位周边的操作人员通行、其他设备排布造成干扰。臂体的外壳采用流线型全包覆设计，没有外露的传动线缆与尖锐棱角，一方面可以避免作业过程中衣物、线缆勾挂到臂体结构造成安全隐患，另一方面光滑的外表面也便于日常工位清洁，适配洁净车间的使用要求。传动结构的选型上，每个关节的传动路径都做了等强度校核，大臂关节承担的负载力矩更大，配置的传动组件刚性更强，小臂关节侧重运动灵活性，传动阻尼设置更低，可实现小范围内的快速点位移动，末端关节的传动间隙控制在极小范围内，可满足精密装配、点胶这类对重复定位精度有要求的作业场景。

　　臂体的重心经过多轮优化调整，在全伸展状态下整机的倾覆力矩远小于基座的固定承载阈值，即使在最大作业半径下挂载额定负载，也不会出现基座晃动、臂体震颤的问题。走线方式采用内部中空走线设计，所有动力线缆、信号线缆都从臂体内部的空腔穿过，从基座底部的出线口引出连接到控制系统，外部没有拖链结构，既减少了运动过程中线缆的磨损，也让整体外观更简洁，避免线缆长期外露老化带来的维护问题。在实际产线适配中，这款机械臂可直接搭配常规的工业控制系统使用，不需要对原有产线的控制逻辑做大幅修改，单臂的作业覆盖范围可覆盖相邻两个工位的上下料需求，能够替代人工完成重复性的取放、转运作业，降低一线操作人员的重复劳动强度。

　　结构建模过程中对每个铰接位置的运动干涉都做了全行程校验，确保关节在最大角度运动时，臂体各段之间、臂体与基座之间不会出现碰撞摩擦，所有连接位置的密封结构都做了对应设计，可阻挡车间内的粉尘、少量切削液溅入关节内部，延长传动组件的使用寿命。
