小型履带式移动底盘结构设计方案

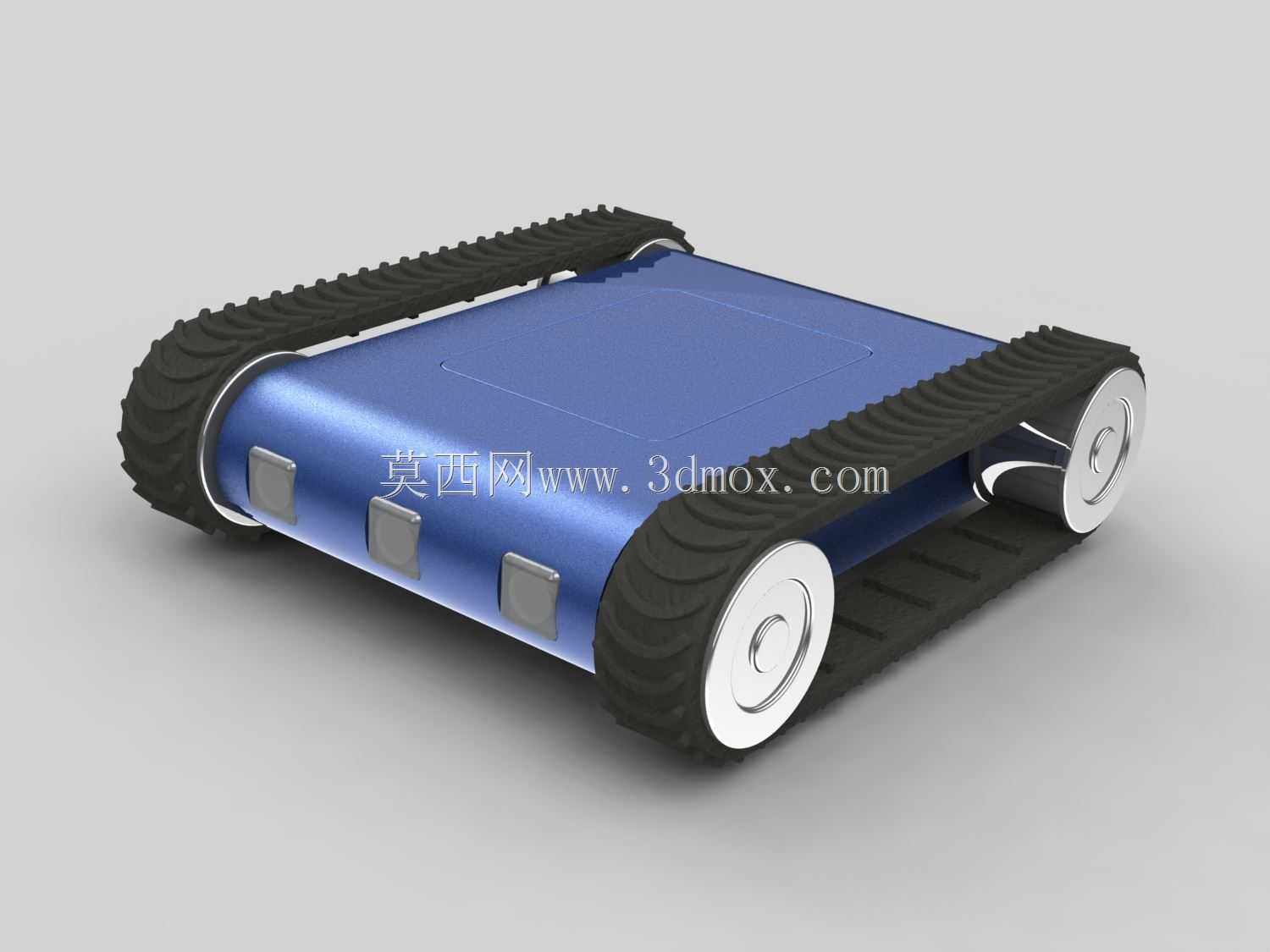

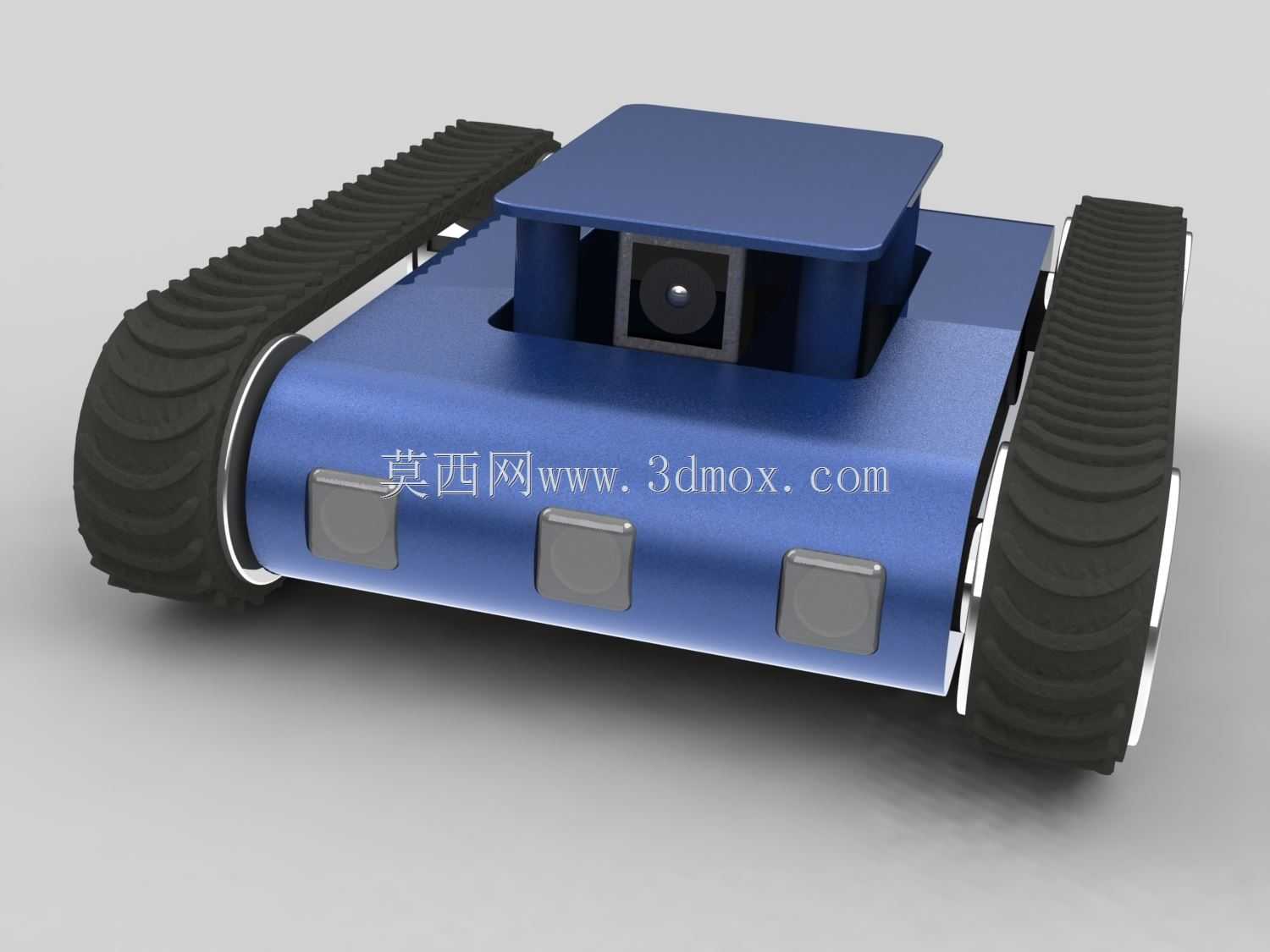

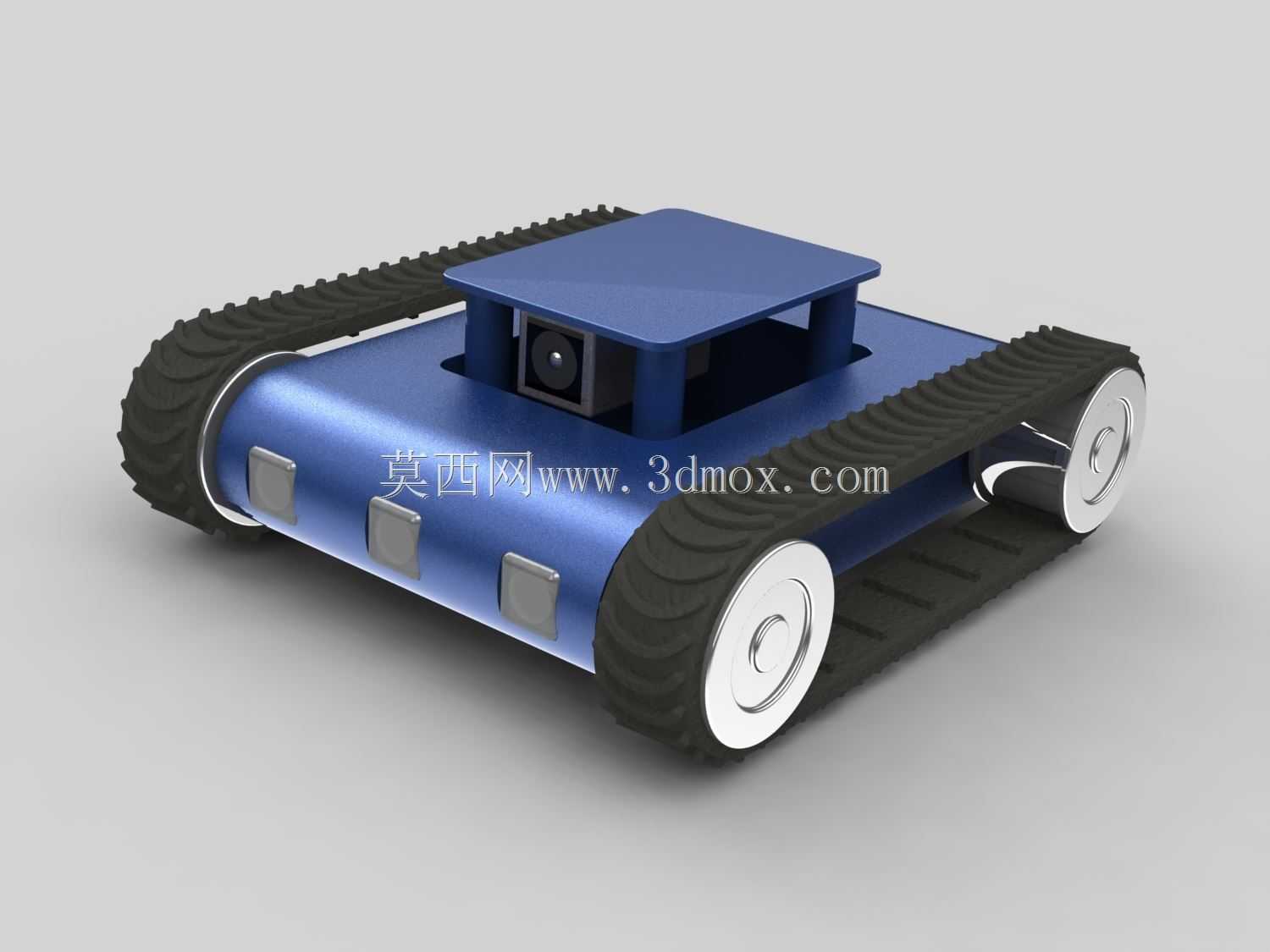

　　这款小型履带式移动底盘，核心定位是狭小空间内的移动载具平台，可适配巡检、勘探、轻载转运等多类场景的搭载需求。从结构设计逻辑来看，整体采用对称式布局，左右两侧各布置一套独立的履带行走总成，履带选用带横向防滑齿的橡胶材质，既可以在水泥、沥青等硬质平整路面获得足够附着力，也能应对草地、碎石路、轻微起伏的非铺装路面，甚至可以攀爬坡度不超过30度的短距离坡面，通过性远高于同尺寸的轮式移动结构。

　　底盘主体承载结构采用一体化挤压成型的铝合金壳体，表面做阳极氧化处理，蓝色的外观涂层同时具备耐磨、防轻微腐蚀的作用，壳体内部预留了充足的安装空间，可以容纳动力电池、驱动控制板、通讯模块以及各类传感元件，壳体侧面均匀布置的方形嵌装结构，是预留的功能模块安装位，可以根据实际使用需求加装距离传感器、摄像头、小型机械臂或者载物托架，不需要额外在壳体上打孔破坏原有结构强度。

　　行走端的驱动轮与导向轮均采用硬质工程塑料搭配金属嵌件的结构，轮缘和履带内侧的导向筋精准配合，避免行走过程中履带出现脱轨、跑偏的问题，履带张紧结构集成在导向轮安装座上，通过调节螺栓即可调整履带张紧度，日常维护不需要拆解整个底盘侧盖，操作门槛很低。从安装边界来看，这款底盘整体宽度控制在200毫米以内，长度不超过350毫米，整体高度低于80毫米，扁平化的外形可以轻松进入设备底部、管道内部等狭窄空间作业，底盘上表面预留了标准化的安装孔位矩阵，孔位间距符合通用小型传感器、功能模组的安装规范，搭载不同功能模块时不需要重新设计转接板，能大幅缩短二次开发的周期。

　　在实际工况适配中，这套底盘的重心被刻意压低，整体重心位于底盘几何中心偏下位置，即使在坡面行走或者搭载一定重量的上部模块时，也不容易出现侧翻的问题，履带接地长度较长，单位面积接地压力远小于轮式结构，在松软的沙土、草地表面行走时不会出现陷车的问题。驱动单元采用内置式的减速电机，电机完全收纳在底盘壳体内部，不会突出于底盘外轮廓，避免在狭窄空间移动时电机磕碰障碍物造成损坏，壳体的边角都做了圆弧过渡处理，移动过程中即使剐蹭到周边障碍物，也不会勾挂线缆或者划伤障碍物表面。

　　从结构设计的细节考量，底盘上下壳体之间采用密封胶条搭配螺丝紧固的装配方式，可以达到日常防泼溅的防护等级，能够适应户外小雨天气或者室内潮湿环境的作业需求，不需要额外做防水改造。履带的橡胶材质选用耐老化配方，长期在紫外线照射环境下使用也不会快速出现开裂、硬化的问题，适合长期固定部署在户外巡检场景中使用。
