四缸水平对置涡轮柴油动力装置结构

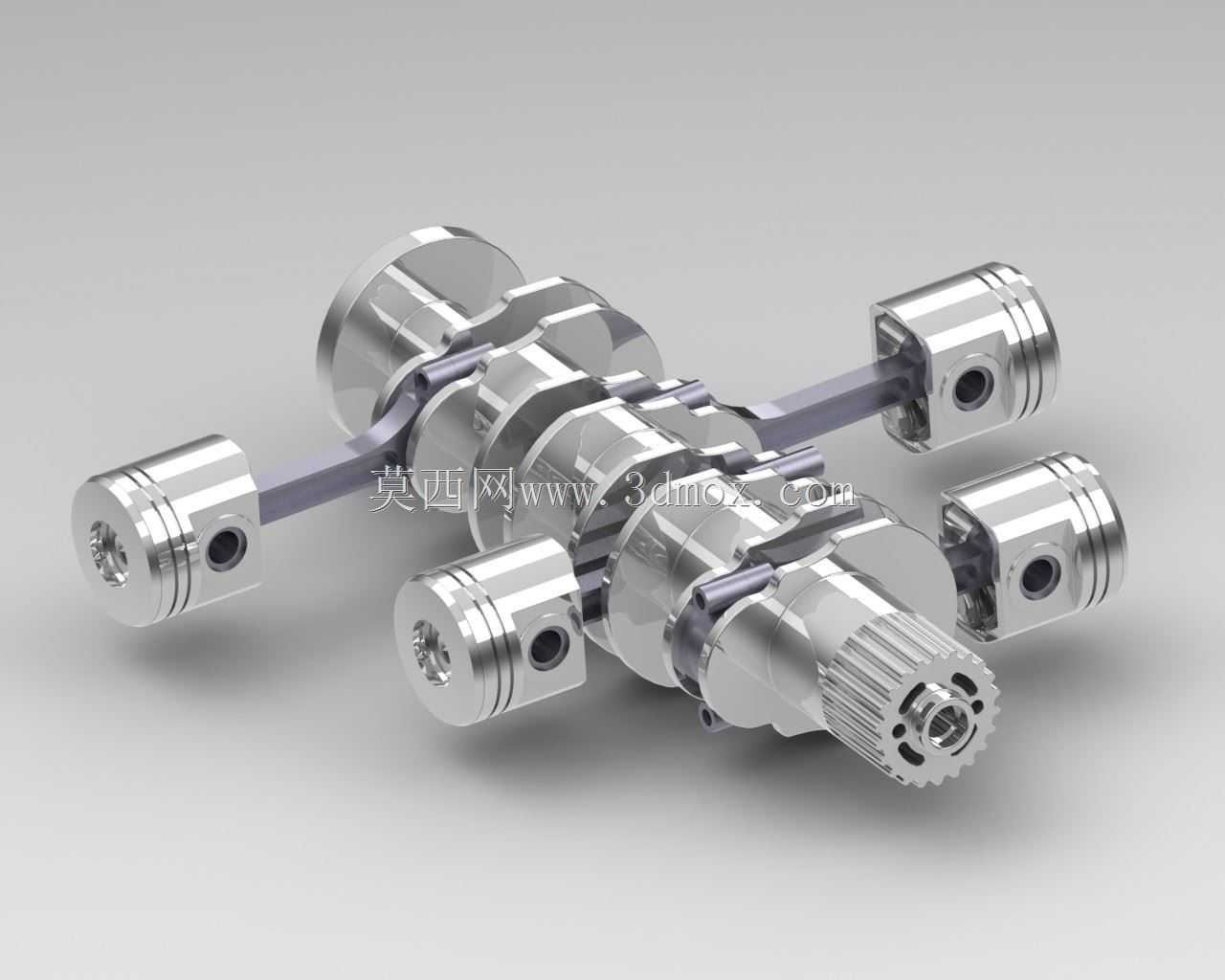

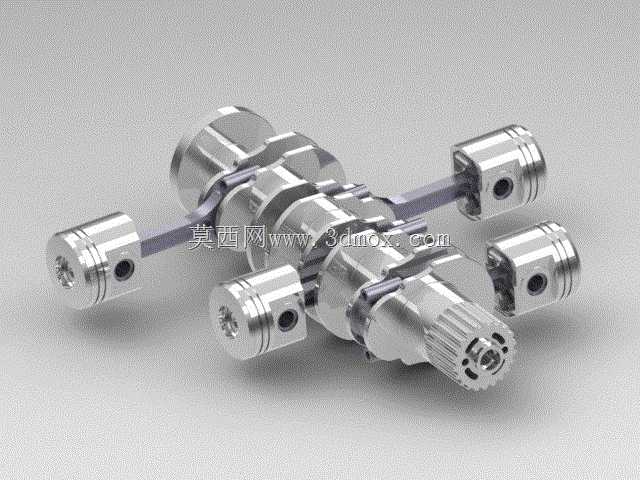

　　这款水平对置四缸柴油动力结构，核心采用对置活塞布局，四组活塞沿曲轴水平方向对称分布，相比直列、V型布局，能将整机高度压缩至更低区间，重心高度可降低15%到20%，对于需要低重心布局的乘用车辆、小型特种作业设备来说，能有效优化整机配重，降低运行时的整机振动幅度。从结构设计逻辑来看，曲轴被布置在整机中心轴线位置，每两个对置活塞通过连杆连接到同一曲柄销上，做功时活塞对向运动产生的一阶、二阶惯性力可实现大部分自平衡，无需额外加装大尺寸平衡轴结构，既减少了整机零件数量，也降低了动力输出过程中的内耗损失。涡轮进气结构被集成在排气侧端位，压缩后的进气通过对称布置的进气道分别送入四个气缸，可保证各缸进气均匀性，避免不同气缸做功偏差导致的运转抖动。

　　从安装边界来看，整机横向宽度相比同排量直列四缸结构增加约30%，但纵向高度与轴向长度均有明显缩减，在布置时需要预留两侧进排气管路、涡轮安装位的操作空间，底部安装支点沿曲轴箱两侧对称分布，共设置6个固定点位，可匹配不同倾角的安装托架，适配前置、后置不同动力布局需求。在实际应用场景中，这类动力结构多用于对运转平顺性、重心高度有严格要求的乘用车辆、小型全地形作业设备，部分轻量化特种移动机组也会采用这类结构作为动力源。结构细节上，活塞采用短裙部设计，配合轻量化锻造连杆，可降低往复运动件的质量，提升高转速区间的响应速度，曲轴输出端集成有动力输出齿轮，可直接连接变速箱输入轴，减少中间传动环节的动力损耗。气缸盖采用集成式冷却水道设计，

　　冷却水从曲轴箱侧部进入水道，环绕燃烧室、涡轮安装座后从顶部出水口流出，可保证高负荷运转时各区域温度均匀，避免局部热应力集中导致的结构变形。设计过程中对活塞行程、曲柄半径的比值做了优化，兼顾低转速扭矩输出与高转速功率储备，涡轮壳体与排气歧管采用一体化铸造成型，减少了连接密封面数量，降低了高温排气泄漏的风险。整机外部附件的安装位均做了凸台加强处理，发电机、起动机、机油滤清器等附件可直接通过螺栓固定在曲轴箱预留点位，无需额外设计转接支架，能有效缩短整机装配的工序流程。
