直列五缸发动机曲柄连杆机构结构展示

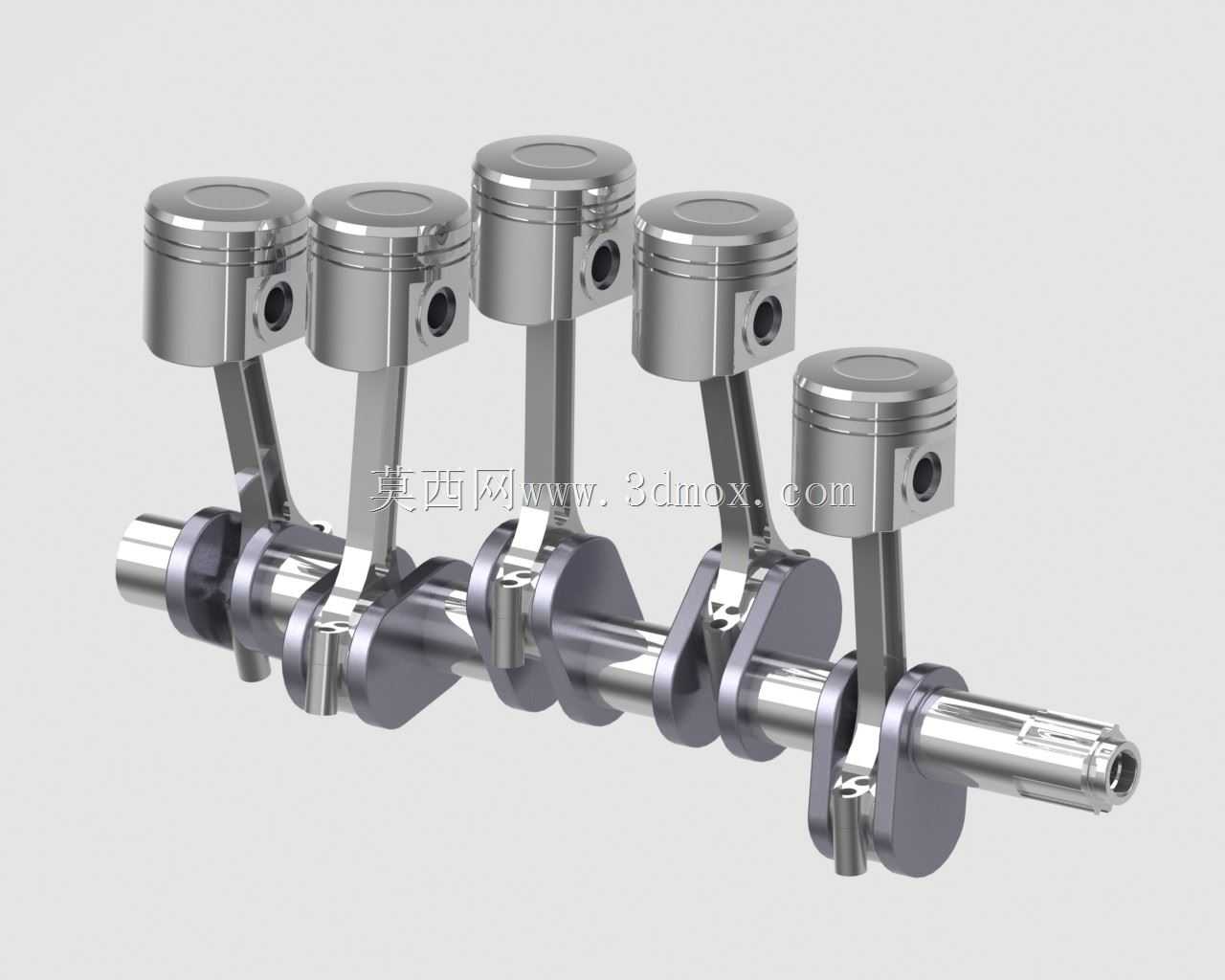

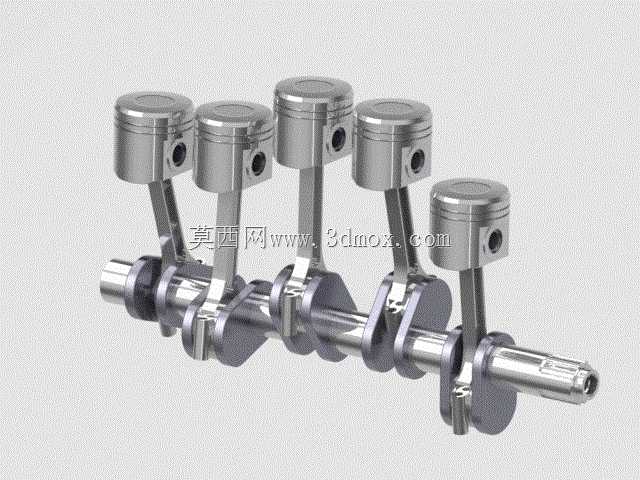

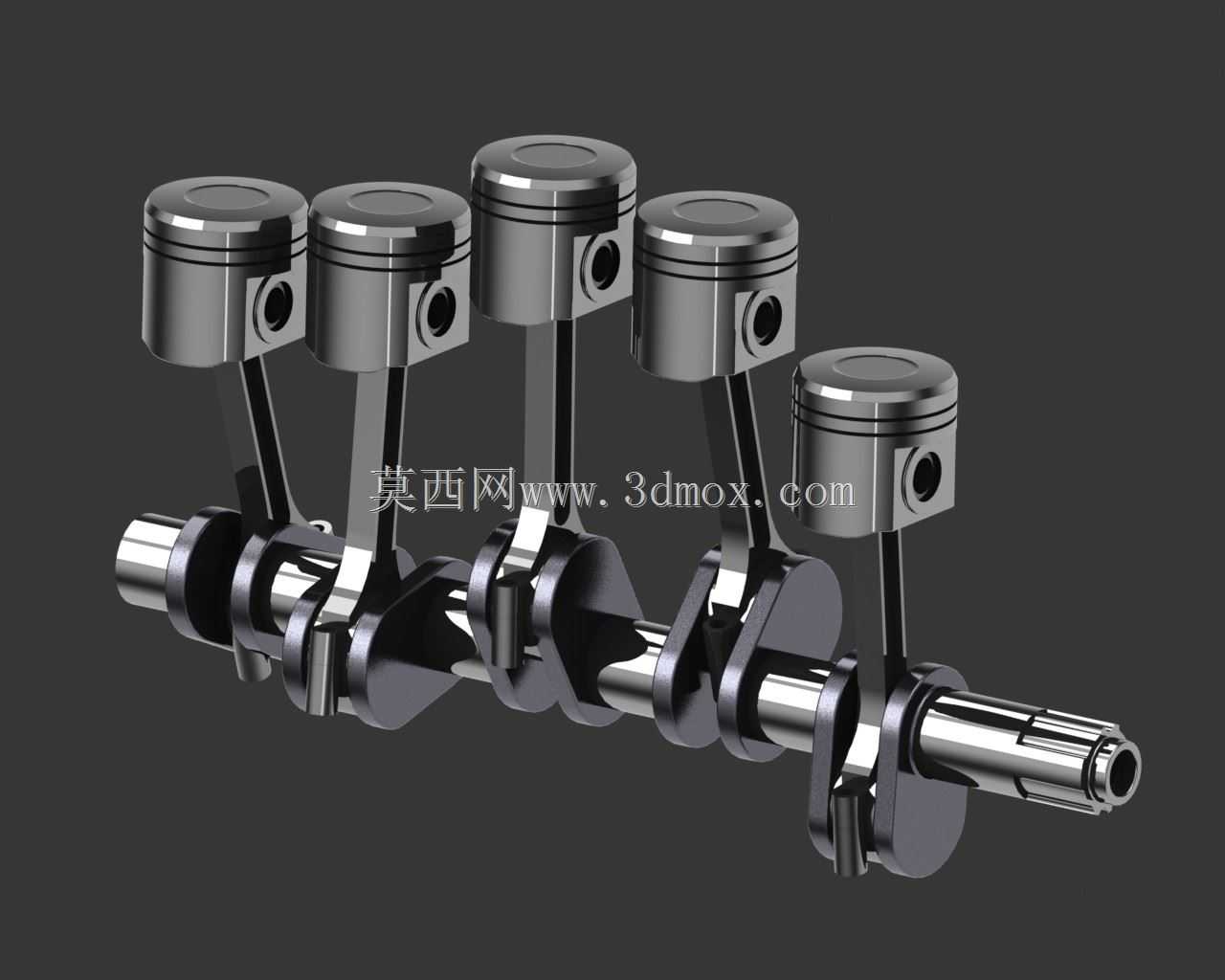

　　这套直列五缸动力核心的曲柄连杆组件，是往复式内燃机中将活塞往复直线运动转化为曲轴旋转扭矩的核心执行结构，常见于早期乘用轿车、轻型商用车以及部分特种作业动力设备的动力单元中，相比四缸机型拥有更平顺的做功间隔角，低速扭矩输出特性更优，相比六缸机型又能压缩整机轴向长度，平衡动力舱布置空间与动力输出表现。整套结构包含五个独立活塞组件、对应的连杆、集成平衡配重的整体式锻造曲轴，活塞采用平顶设计适配燃烧室压缩比需求，环岸位置预留三道环槽分别安装气环与油环，实现燃烧室密封与缸壁润滑油刮除功能，活塞销采用全浮式设计，工作状态下可在活塞销座与连杆小头衬套间自由转动，保证磨损均匀。连杆采用工字形截面锻造成型，大头做分体式设计配合轴瓦抱紧曲轴连杆轴颈，

　　杆身中心钻有润滑油道，将曲轴主油道的压力机油输送至活塞销位置实现润滑。曲轴为整体式模锻结构，五个连杆轴颈按照72度间隔角分布，相邻缸做功间隔均匀，每段曲柄臂都集成了平衡配重块，抵消活塞连杆组往复运动与曲轴旋转产生的一阶、二阶惯性力，降低整机运转振动，曲轴前端预留正时传动、皮带轮安装轴颈与键槽，后端设计有飞轮安装法兰与油封轴颈，满足整机前端附件驱动与后端动力输出的安装需求。从安装边界来看，整套曲柄连杆机构装配后轴向尺寸适配直列五缸缸体的曲轴箱空间，活塞在上止点、下止点位置时，连杆摆动角度处于合理设计区间，不会与缸筒内壁发生运动干涉，曲轴主轴颈与缸体主轴承座、主轴承盖的配合尺寸满足过盈装配后的同轴度要求，

　　各运动副之间的间隙预留充分考虑了热膨胀量，保证冷机启动与满负荷热机状态下都能保持合理配合间隙。建模过程中严格还原了各部件的装配关系，活塞销卡环的安装槽、连杆大头的定位齿、曲轴轴颈的圆角过渡、平衡块的外形轮廓都按照实际加工工艺要求做了还原，可用于动力总成结构教学、曲柄连杆机构运动仿真、缸体概念设计阶段的装配干涉校验，也能作为维修培训中拆解结构认知的演示素材，帮助设计人员理解直列五缸机型的动力传递路径与动平衡设计逻辑，在做同类型动力单元改型设计时，可直接参考这套结构的尺寸比例关系，调整缸径、行程参数快速完成初始方案搭建，避免运动干涉类的基础设计错误。
